7,62 - мм модернезированный автомат калашникова (АКМ и АКМС)


Назначение, устройство частей и механизмов автомата


11. Ствол (рис, 25) служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для придания пуле вращательного движения, Промежутки между нарезами называются полями. Расстояние между двумя противоположными полями (по диаметру) называется калибром канала ствола; у автомата он равен 7,62 мм. В казенной части канал гладкий и сделан по форме гильзы; эта часть канала служит для помещения патрона и называется патронником. Переход от патронника к нарезкой части канала ствола называется пульным входом.

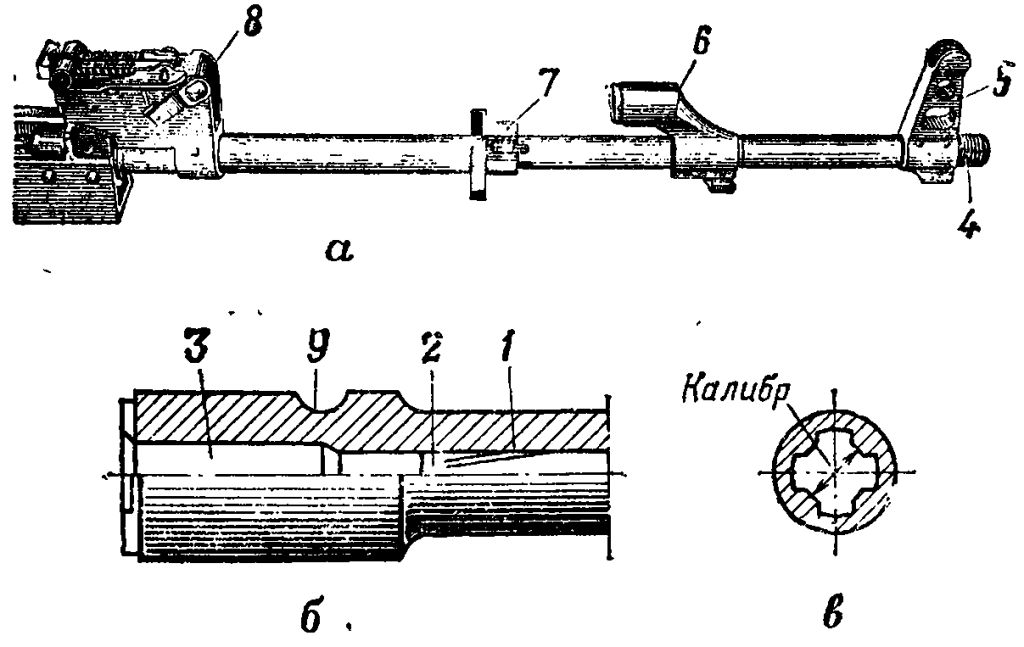

Рис. 25. Ствол:

Рис. 25. Ствол:

а - наружный вид; б - казённая часть в разрезе; в - сечение ствола;

1 - колодка прицела; 2 - соединительная муфта; газовая камора; 4 - основание мушки

5 - резьба; нарезная часть; 7 - пульный вход; выем для шпильки ствола; 9 - патронник


Снаружи ствол имеет резьбу па дульной части, основание мушки, газоотводное отверстие, газовую камеру, соединительную муфту, колодку прицела и на казенном срезе вырез для зацепа выбрасывателя. Основание мушки, газовая камера и колодка прицела закреплены па стволе с помощью штифтов.

Резьба (левая) на дульной части служит для навинчивания компенсатора и втулки при стрельбе холостыми патронами; для предохранения резьбы от повреждений на ствол навинчена муфта ствола.

Компенсатор (рис. 26) служит для повышения кучности боя при стрельбе очередями из неустойчивых положений (на ходу, стоя, с колена). Он имеет цилиндрическую часть для навинчивания компенсатора на ствол и выступ с косым срезом. Сзади на цилиндрической части имеется паз, в который заходит фиксатор, удерживая компенсатор на стволе в заданном положении. Внутри выступа сделана проточка, образующая компенсационную камеру и буртик. После вылета пули из канала ствола пороховые газы, попадая в компенсационную камеру, создают избыточное давление, которое отклоняет дульную часть aвтомата в сторону выступа (влево вниз).

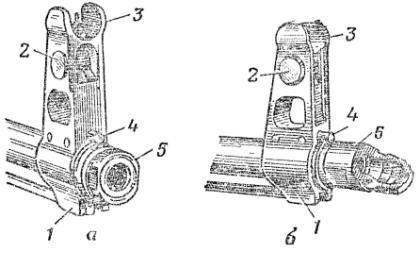

Рис. 26. основание мушки:

Рис. 26. основание мушки:

а - с муфтой ствола; б - с компенсатором;

1 - упор для шомпола и штык ножа; 2 - полозок с мушкой;

3 - предохранитель мушки; 4 - фиксатор; 5 - муфта ствола;

6 - компенсатор


Снаружи на выступе имеется Т-образный паз для удержания крышки пенала при чистке ствола.

Основание мушки (рис. 26) имеет упор для шомпола и рукоятки штыка-ножа, отверстие для полозка мушки, предохранитель мушки и фиксатор с пружиной; фиксатор удерживает от свинчивания со ствола втулку для стрельбы холостыми патронами, компенсатор и муфту ствола, а также крышку пенала от проворачивания при чистке канала ствола.

Газовая камера служит для направления пороховых газов из ствола на газовый поршень затворной рамы; она имеет патрубок с каналом для газового поршня и с отверстиями для выхода пороховых газов, наклонное газоотводное отверстие и упор для рукоятки штыка-ножа, В проушине упора помещается шомпол.

Соединительная муфта служит для присоединения цевья к автомату. Она имеет замыкатель цевья, антабку для ремня и отверстие для шомпола.

Ствол посредством штифта соединен со ствольной коробкой и от нее не отделяется.

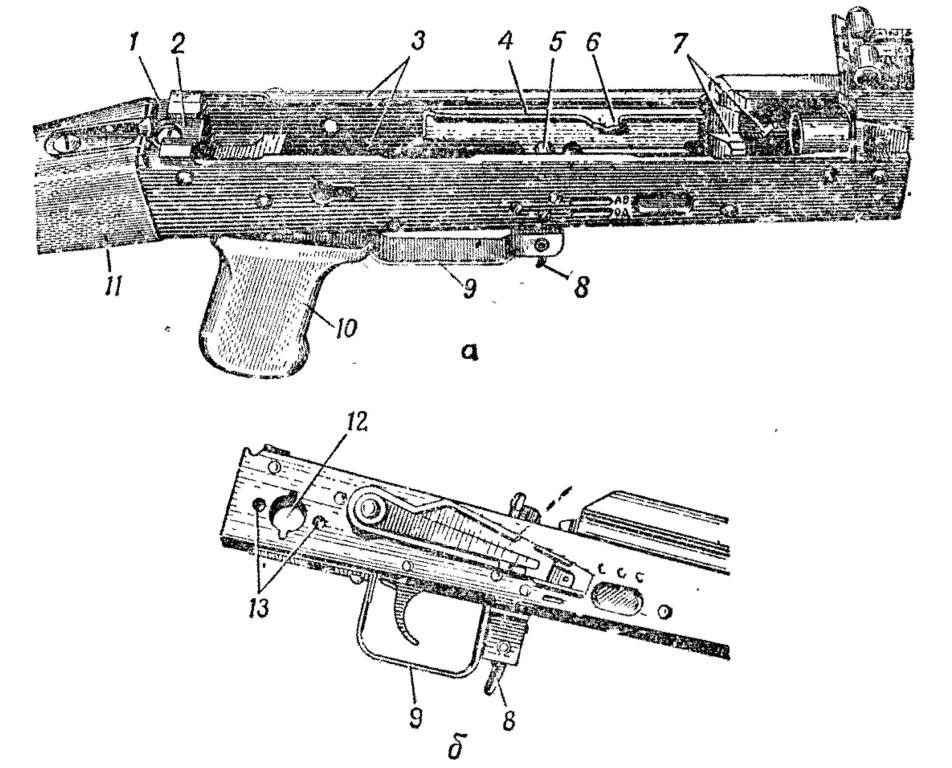

12. Ствольная коробка (рис. 27) служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора;

Рис. 27. Ствольная коробка:

Рис. 27. Ствольная коробка:

а - АКМ; б - АКМС; 1 - поперечный паз; 2 - продольный паз; 3 - отгибы;

4 - направляющий выступ; 5 - перемычка; 6 - отражательный выступ;

7 - вырезы; 8 - защёлка магазина; 9 - спусковая скоба; 10 - пистолетная рукоятка;

11 - приклад; 12 - отверстие для соединительной втулки; 13 - отверстие

для выступа фиксатора предохранителя


в ствольной коробке помещается ударно-спусковой механизм. Сверху она закрывается крышкой.

Ствольная коробка имеет:

— внутри — вырезы для запирания затвора, задние стенки которых являются боевыми упорами; отгибы и направляющие выступы для направления движения за­творной рамы и затвора; отражательный выступ для отражения гильз; перемычку для скрепления боковых стенок; выступ для зацепа магазина и по одному овальному выступу на боковых стенках для направления магазина:

— сзади сверху — пазы: продольный — для пятки направляющего стержня возвратного механизма и попереечный — для крышки ствольной коробки; хвост с отверстием для крепления приклада в ствольной коробке;

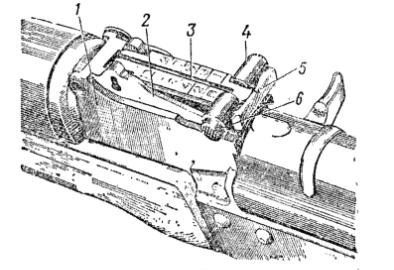

Рис.  28. Прицел:

Рис. 28. Прицел:

1 - колодка прицела; 2 - сектор; 3 - прицельная планка;

4 - хомутик; 5 - гривка прицельной планки; защёлка хомутика


— в боковых стенках — по четыре отверстия, три из них для осей ударно-спускового механизма, а четвертое для цапф переводчика; а правой стенке — две фиксирующие выемки для постановки переводчика на автоматический (АВ) и одиночный (ОД) огонь; у автомата со складывающимся прикладом имеются еще отверстия для соединительной втулки и отверстия для выступов фиксаторов приклада;

— снизу — окно для магазина и окно для спускового крючка.

К ствольной коробке прикреплены приклад, пистолетная рукоятка и спусковая скоба с защелкой магазина,

13. Прицельное приспособление служит для наводки автомата при стрельбе по целям на различные расстояния. Оно состоит из прицела и мушки.

Прицел (рис. 28) состоит из колодки прицела, пластинчатой пружины, прицельной планки и хомутика.

Колодка прицела имеет два сектора для придания прицельной планке определенной высоты, проушины для крепления прицельной планки, отверстия для штифта и замыкателя газовой трубки; внутри — гнездо для пластинчатой пружины и полость для затворной рамы; назадней стенке — полукруглый вырез для крышки ствольной коробки. Колодка прицела надета на ствол и закреплена штифтом,

Пластинчатая пружина помещается в гнезде колодки прицела и удерживает прицельную планку в приданном положении.

Прицельная планка имеет гривку с прорезью для прицеливания и вырезы для удержания хомутика в установленном положении посредством защелки с пружиной. На прицельной планке нанесена шкала с делениями от 1 до 10 и буквой «П»; цифры шкалы обозначают дальности стрельбы в сотнях метров; «П» — постоянная установка прицела, соответствующая прицелу 3.

Хомутик надет на прицельную планку и удерживается в преданном положении защелкой. Защелка имеет зуб, которым под действием пружины заскакивает в вырез «прицельной планки.

Мушка ввинчена в полозок, который закреплен в основании мушки. На полозке и на основании мушки нанесены риски, определяющие положение мушки.

К автоматам последних выпусков прилагаются приспособления для стрельбы ночью (самосветящиеся насадки). Каждое приспособление состоит из откидного целика с широкой прорезью, устанавливаемого на гривку прицельной плавки, и широкой мушки, надеваемой на мушку оружия сверху. На целике и мушке приспособления нанесены светящиеся точки.

Приспособления для стрельбы ночью устанавливаются на автоматы при поступлении их в войска и в процессе эксплуатации от них не отделяются.

При стрельбе днем целик и мушка приспособления откидываются вниз. В этом положении они не мешают пользоваться прицельным приспособлением автомата.

При стрельбе ночью и в условиях ограниченной ви­димости целик приспособления повертывается вверх до соприкосновения с гривкой прицельной планки, а мушка приспособления сдвигается вверх по пружине и надевается па мушку автомата.

14. Крышка ствольной коробки (рис. 29) предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке. С правой стороны она имеет ступенчатый вырез для прохода выбрасываемых наружу гильз и для движения рукоятки затворной рамы; сзади — отверстие для выступа направляющего стержня возвратного механизма. Крышка удерживается на ствольной коробке с помощью полукруглого выреза на колодке прицела, поперечного паза ствольной коробки и выступа направляющего стержня возвратного механизма.

Рис. 29. Крышка ствольной коробки:

Рис. 29. Крышка ствольной коробки:

1 - ствольная коробка; 2 -отверстие; 3 - рёбра жесткости


15. Приклад и пистолетная рукоятка (рис, 30) служат для удобства действия автоматом.

Деревянный приклад имеет антабку для ремня, гнездо для принадлежности и металлический затыльник с крышкой над гнездом, В гнезде приклада укреплена пружина для выталкивания пенала с принадлежностью.

Складывающийся приклад состоит из двух тяг плечевого упора, соединительной втулки с гайкой, двух фиксаторов приклада с соединительным стержнем, шайбы с антабкой для ремня, колпачка, пружины и трех шпилек. Тяги своими ушками и шайба надеты на соединительную втулку приклада и закреплены гайкой. Ушки тяг имеют по два отверстия для выступов фиксаторов приклада, удерживающих приклад в откинутом или сложенном положении. Фиксаторы приклада соединены между собой с помощью соединительного стержня и перемещаются вправо при нажиме па колпачок, влево — под действием пружины.

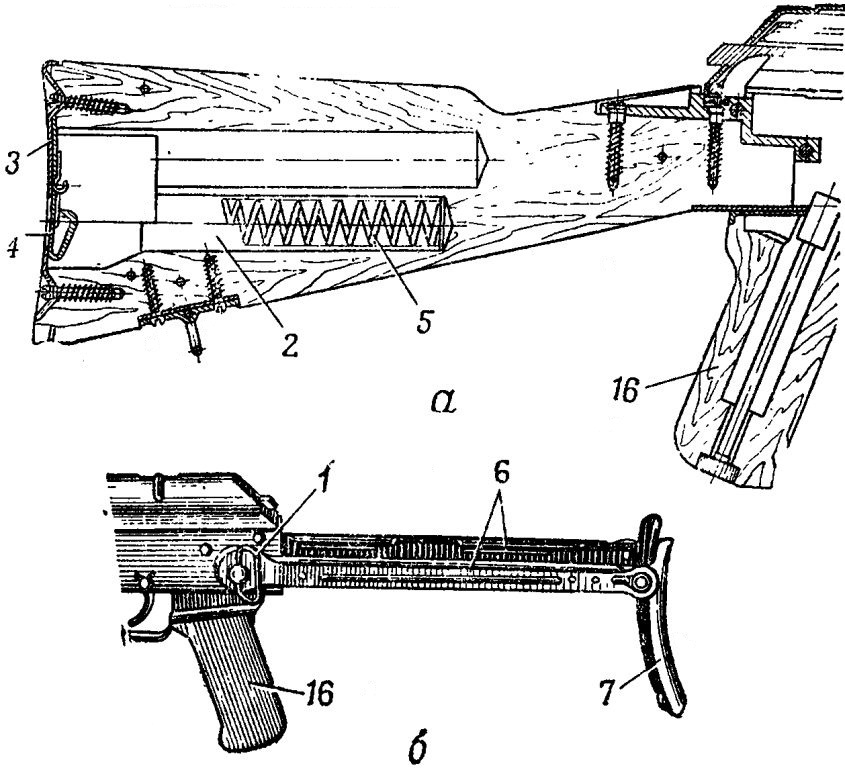

Рис. 30. Приклад и пистолетная рукоятка: Рис. 30. Приклад и пистолетная рукоятка:

Рис. 30. Приклад и пистолетная рукоятка:

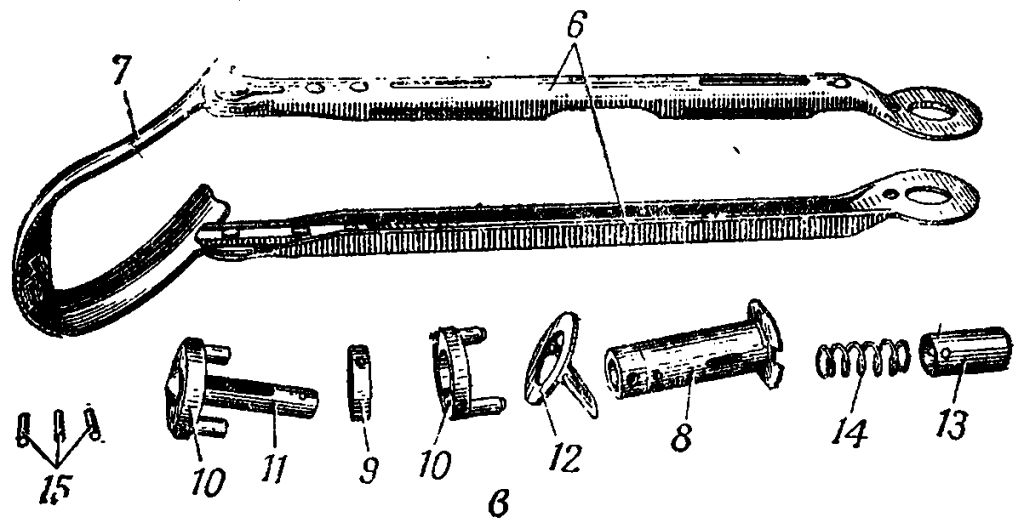

а - деревянный приклад; б - складывающийся приклад; в складывающийся приклад в разобранном виде; 1 - затыльник; 2 - крышка; 3 - гнездо для принадлежности; 4 - пружина для выталкивания пенала с принадлежностью; 5 - пистолетная рукоятка; 6 - антабка для ремня; 7 - тяги; 8 - плечевой упор; 9 - шпильки; 10 - фиксаторы приклада; 11 - соеденительный стержень; 12 - гайка; 13 - шайба с антабкой; 14 - соеденительная втулка; 15 - пружина; 16 - колпачок

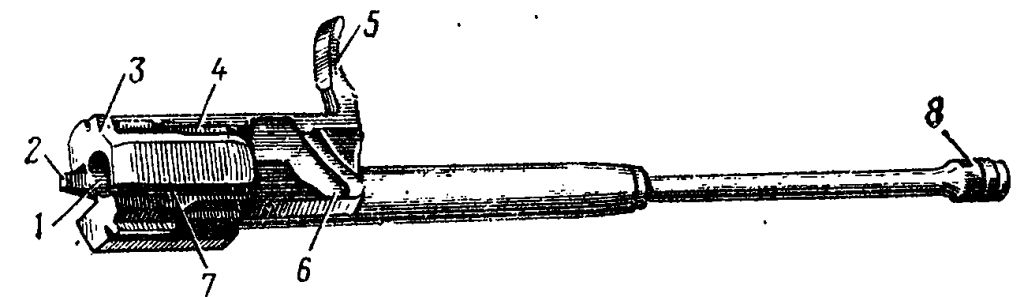

16. Затворная рама с газовым поршнем (рис. 31) служит для приведения в действие затвора и ударно-спускового механизма.

Затворная рама имеет: внутри — каналы для возвратного механизма и для затвора; сзади — предохранительный выступ; по бокам — пазы для движения затворной рамы по отгибам ствольной коробки; с правой стороны — выступ для опускания (поворота) рычага автоспуска и рукоятку для перезаряжания автомата; снизу — фигурный вырез для помещения в нем ведущего выступ затвора и паз для прохода отражательного выступа ствольной коробки. В передней части затворной рамы укреплен газовый поршень.

Рис. 31. Затворная рама с газовым поршнем:

Рис. 31. Затворная рама с газовым поршнем:

1 - канал для затвора; 2 - предохранительный выступ; 3 - выступ для опускания рычага автоспуска; 4 - паз для отгиба

ствольной коробки; 5 - рукоятка; 6 - газовый поршень; 7 - фигурный вырез; 8 - паз для отражательного выступа

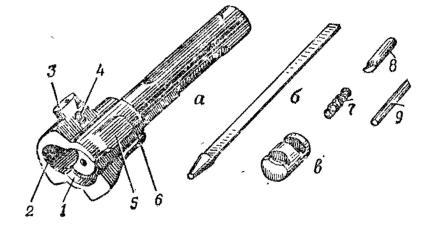

17. Затвор (рис. 32) служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).

Рис. 32. Затвор

Рис. 32. Затвор;

а - остов затвора; б - ударник; в - выбрасыветель;

1 - вырез для дна гильзы; 2 - вырез для выбрасывателя;

3 - ведущий выступ; 4 - отверстие для оси выбрасывателя;

5 - продольный паз для отражательного выступа;

6 - боевой выступ; 7 - пружина выбрасывателя;

8 - ось выбрасывателя; 9 - шпилька


Затвор состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки.

Остов затвора имеет: на переднем срезе — два цилиндрических выреза для дна гильзы и для выбрасывателя; два боевых выступа, которые при запирании затвора заходят в вырезы ствольной коробки; сверху — ведущий выступ для поворота затвора при запирании и отпирании; на левой стороне — продольный паз для прохода отражательного выступа ствольной коробки (паз в конце расширен для обеспечения поворота затвора при запирании); в утолщенной части остова затвора — отверстия для оси выбрасывателя и шпильки. Внутри остов затвора имеет канал для помещения ударника.

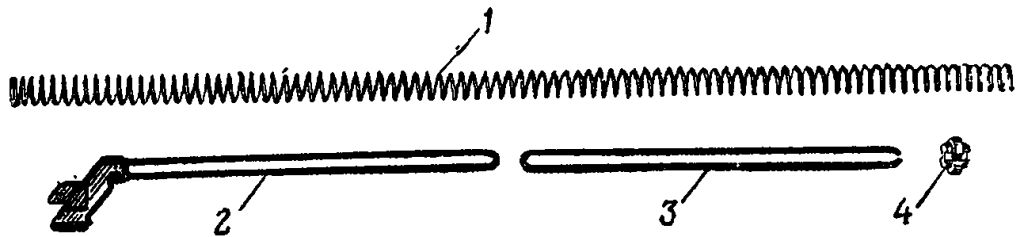

Рис. 33 .Возвратный механизм:

Рис. 33 .Возвратный механизм:

1 - возвратная пружина; 2 - направляющий стержень; 3 - подвижный стержень; 4 - муфта


Ударник имеет боек и уступ для шпильки.

Выбрасыватель с пружиной служит для извлечения гильзы из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси.

Шпилька служит для закрепления ударника и оси выбрасыватели.

18. Возвратный механизм (рис. 33) служит для возвращения затворной рамы с затвором в переднее положение.

Он состоит из возвратной пружины, направляющего стержня, подвижного стержня и муфты.

Направляющий стержень имеет на заднем конце упор для пружины, пятку с выступами для соединения со ствольной коробкой и выступ для удержания крышки ствольной коробки.

Подвижный стержень на переднем конце имеет загибы для надевания муфты.

19. Газовая трубка со ствольной накладкой (рис. 34) состоит из газовой трубки, передней и задней соединительных муфт, ствольной накладки и металлического полукольца.

Газовая трубка служит для направления движения газового поршня. Она имеет направляющие ребра. Передним концом газовая трубка надевается на патрубок газовой камеры.

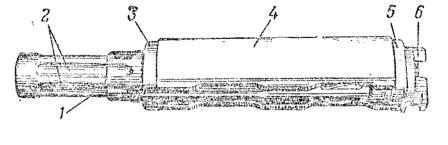

Ствольная накладка служит для предохранения рук автоматчика от ожогов при стрельбе, Она имеет желоб, в котором укреплено металлическое полукольцо, отжимающее ствольную накладку от газовой трубки (этим исключается появление качки накладки при усыхании древесины).

Рис. 34. Газовая трубка со ствольной накладкой:

Рис. 34. Газовая трубка со ствольной накладкой:

1 - газовая трубка; 2 - направляющие рёбра для газового поршня;

3 - передняя соединительная муфта; 4 - ствольная накладка;

5 - задняя соеденительная муфта; 6 -выступ


Ствольная накладка укреплена на газовой трубке посредством передней и задней соединительных муфт; задняя соединительная муфта имеет выступ, в который упирается замыкатель газовой трубки.

20. Ударно-спусковой механизм (рис, 35) служит для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.

Ударно-спусковой механизм помещается в ствольной коробке, где крепится тремя взаимозаменяемыми осями, и состоит из курка с боевой пружиной, замедлителя курка с пружиной, спускового крючка, шептала одиночного огня с пружиной, автоспуска с пружиной и переводчика.

Курок с боевой пружиной служит для нанесения удара по ударнику. На курке имеются боевой взвод, взвод автоспуска, цапфы отверстие для оси. Боевая пружина надета на цапфы курка и своей петлей действует на курок, а концами — на прямоугольные выступы спускового крючка.

Замедлитель курка служит для замедления движения курка вперед в целях улучшения кучности боя при ведении автоматического огня. Он имеет передний и задний выступы, отверстие для оси и пружину; к заднему выступу с помощью шпильки прикреплена защелка.

Спусковой крючок служит для удержания курка на боевом взводе и для спуска курка. Он имеет фигурный выступ, отверстие для оси, прямоугольные выступы и хвост, Своим фигурным выступом он удерживает курок на боевом взводе.

Рис. 35. Части ударно спускового механизма:

Рис. 35. Части ударно спускового механизма:

а - курок; б - боевая пружина; в - спусковой крючок; г - шептало одиночного огня; д - автоспуск; е - пружина автоспуска; ж - переводчик;

з - оси; и - пружина шептала одиночного огня; к - замедлитель курка; л -пружина замедлителя курка; 1 - боевой взвод; 2 - взод автоспуска;

3 - загнутые концы; 4 - петля; 5 - фигурный выступ; 6 - прямоугольные выступы; 7 - хвост; 8 - вырез; 9 - шептало; 10 - рычаг; 11 - защёлка;

12 - передний выступ; 13 - сектор; 14 - цапфа


Шептало одиночного огня служит для удержания курка после выстрела в крайнем заднем положении, если при ведении одиночного огня спусковой крючок не был отпущен. Оно находится на одной оси со спусковым крючком. Шептало одиночного огня имеет пружину, отверстие для оси и вырез, в который входит сектор переводчика при ведении автоматического огня и стопорит шептало, Кроме того, этот вырез ограничивает поворот сектора вперед при постановке переводчика на предохранитель.

Автоспуск с пружиной служит для автоматического освобождения курка со взвода автоспуска при стрельбе очередями, а также для предотвращения спуска курка при незакрытом канале ствола и незапертом затворе. Он имеет шептало для удержания курка на взводе авто-

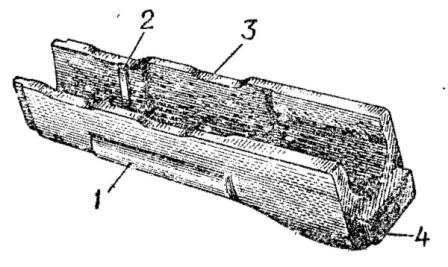

Рис. 36. Цевьё:

Рис. 36. Цевьё:

1 - упоры для пальцев; 2 - металлическая прокладка; 3 - вырезы; 4 - выступ


спуска, рычаг для поворота автоспуска выступом затвор ной рамы при подходе ее в переднее положение и пружину.

На одной оси с автоспуском находится его пружина. Коротким концом она соединена с автоспуском, а ее длинный конец проходит вдоль левой стенки ствольной коробки и входит в кольцевые проточки на осях автоспуска, курка и спускового крючка, удерживая оси от выпадения.

Переводчик служит для установки автомата на автоматический или одиночный огонь или на предохранитель. Он имеет сектор с цапфами, которые помещаются в отверстиях стенок ствольной коробки. Нижнее положение переводчика отвечает установке его на одиночный огонь (ОД), среднее — на автоматический огонь (АВ) и верхнее — на предохранитель.

21. Цевье (рис. 36) служит для удобства действия и для предохранения рук автоматчика от ожогов. Оно прикрепляется к стволу снизу с помощью соединительной муфты и к ствольной коробке посредством выступа, входящего в гнездо ствольной коробки. В желобе цевья имеется металлическая прокладка для опоры ствола, а по бокам — упоры для пальцев рук. Вырезы на цевье и ствольной накладке образуют окна для охлаждения ствола и газовой трубки при стрельбе.

22. Магазин (рис. 37) служит для помещения патронов и подачи их в ствольную коробку. Он состоит из корпуса, крышки, стопорной планки, пружины и подавателя.

Рис. 37. Магазин:

Рис. 37. Магазин:

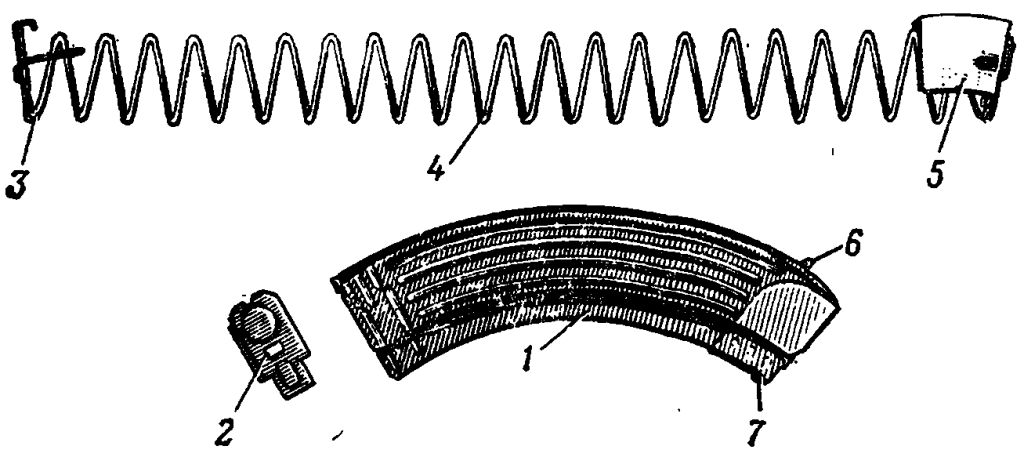

1 - стопорная планка; 2 - пружина; 3 -подователь; 4 - опорный выступ; 5 - зацеп; 6 - корпус; 7 - крышка


Корпус магазина соединяет все части магазина; его боковые стенки имеют загибы для удержания патронов от выпадания и выступы, ограничивающие подъем подавтеля; на передней стенке имеется зацеп, а на задней — опорный выступ, посредством которых магазин присоединяется к ствольной коробке. На задней стенке корпуса внизу имеется контрольное отверстие для определения полноты снаряжения магазина патронами. Стенки корпуса для прочности сделаны ребристыми.

Снизу корпус закрывается крышкой. В крышке имеется отверстие для выступа стопорной планки.

Внутри корпуса помещаются подаватель и пружина со стопорной планкой. Подаватель удерживается на верхнем конце пружины с помощью внутреннего загиба на правой стенке подавателя; подаватель имеет выступ, обеспечивающий шахматное расположение патронов в магазине. Стопорная планка закреплена неотъемно на нижнем конце пружины и своим выступом удерживает крышку магазина от перемещения. Некоторые автоматы имеют пластмассовые магазины, по устройству они не отличаются от металлических.

23. Штык-нож (рис, 38) присоединяется к автомату перед атакой и служит для поражения противника в рукопашном бою. В остальное время он используется в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).

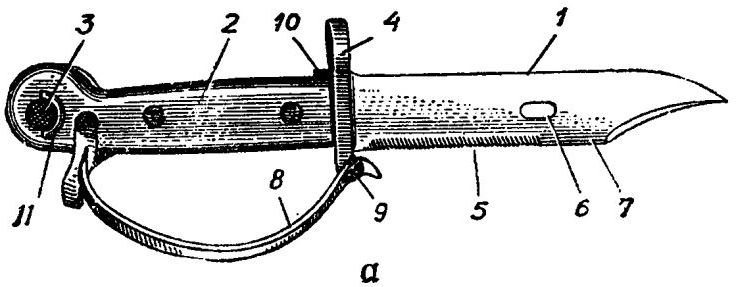

Рис. 38. Штык-нож: Рис. 38. Штык-нож:

Рис. 38. Штык-нож:

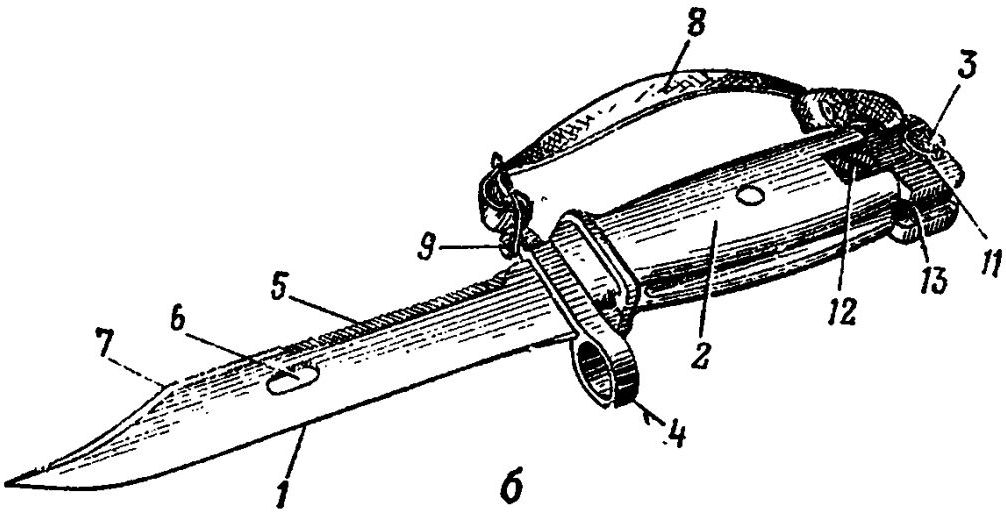

а - старого образца; б - нового образца; 1 - защёлка; 2 - рукоятка;3 - выступ; 4 - кольцо; 5 - лезвие; 6 - режущая кромка; 7 - отверстие;

8 - пила; 9 - зацеп; 10- ремень; 11 - предохранительный выступ; 12 - продольные пазы; 13 - винт наконечника


Провода осветительной сети необходимо резать по одному, сняв предварительно ремень со штыка-ножа и подвеску с ножен. При резке провода следить за тем, чтобы руки не прикасались к металлической поверхности штыка-ножа и ножен. Проделывание проходов в электризованных проволочных заграждениях с помощью штыка-ножа не разрешается.

Штык-нож состоит из лезвия и рукоятки.

На лезвии имеются: режущая грань; пила, режущая кромка, которая в сочетании с ножнами используется как ножницы; отверстие, в которое вставляется выступ — ось ножен.

Рукоятка служит для удобства действия и для примыкания штыка-ножа к автомату, На рукоятке имеются: спереди — кольцо для надевания на компенсатор или на муфту ствола; выступ, которым штык-нож входит в соответствующий паз на упоре основания мушки; зацеп

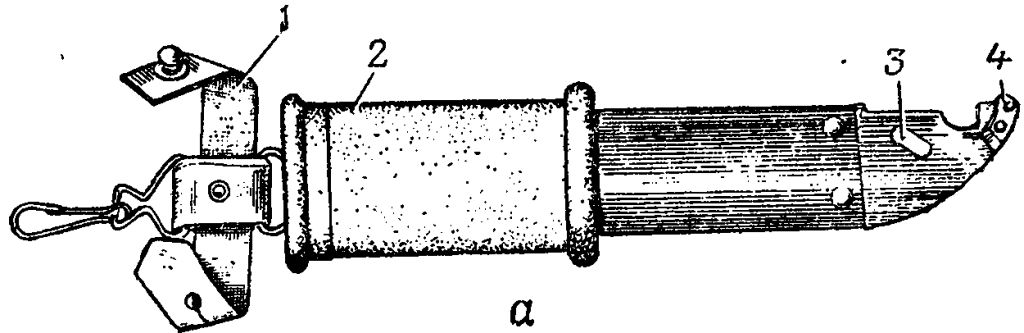

Рис. 39. Ножны: Рис. 39. Ножны:

Рис. 39. Ножны:

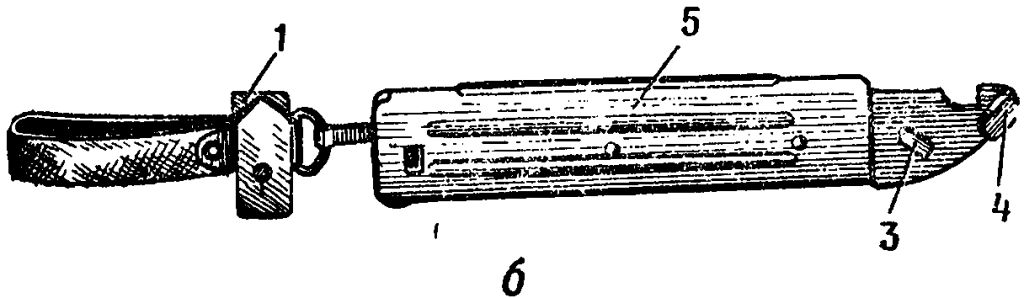

а - старого образца; б - нового образца; 1 - подвеска с карабинчиками; 2 - резиновый наконечник; 3 - выступ ось; 4 - упор; 5 - пластмассовый корпус


для ремня; сзади — продольные пазы, которыми штык-нож надевается на соответствующие выступы на упоре газовой камеры; защелка; предохранительный выступ; отверстие для ремня; пластмассовые щечки и ремень для удобства обращения со штыком-ножом.

Пластмассовые щечки у штыков-ножей последних лет изготовления заменены пластмассовым корпусом, который удерживается на рукоятке металлическим наконечником с соединительным винтом. На наконечнике имеются продольные пазы для надевания на соответствующие выступы на упоре газовой камеры.

24. Ножны (рис. 39) служат для ношения штыка-ножа на поясном ремне. Кроме того, они используются вместе со штыком-ножом для резки проволоки. Ножны имеют подвеску с двумя карабинчиками и застежкой, выступ-ось, упор для ограничения поворота штыка-ножа при действии им как ножницами и резиновый наконечник для электроизоляции; внутри ножен имеется пластинчатая пружина для удержания штыка-ножа от выпадания.

В настоящее время изготовляются пластмассовые ножны без резиновых наконечников, так как пластмасса является злектроизолятором. Кроме того, изменена подвеска, у которой верхний карабинчик заменен петлей для надевания на поясной ремень.
