Проверка боя автомата и приведение его к нормальному бою


Общие положения

70. Автомат, находящийся в подразделении, должен быть всегда приведен к нормальному бою.

Проверка боя автомата производится:

— при поступлении его в подразделение;

— после ремонта, замены частей, которые могли бы изменить его бой;

— при обнаружении во время стрельбы ненормальных отклонений пуль.

В боевой обстановке должны быть использованы все возможности для периодической проверки боя автоматов и приведения их к нормальному бою.

71. Перед проверкой боя автомат следует тщательно осмотреть и устранить обнаруженные неисправности.

72. Проверка боя автомата и приведение его к нормальному бою производятся под руководством командира роты (батареи, взвода) на стрельбище в безветренную погоду, в закрытом тире или на защищенном от ветра участке стрельбища при нормальном освещении.

Прямые начальники (до командира части включительно) обязаны следить за точным соблюдением правил проверки боя и приведения к нормальному бою автоматов.

73. Стрельба при проверке боя автоматов и приведении их к нормальному бою производится лучшими автоматчиками, отобранными командиром подразделения.

При проверке боя должны присутствовать автоматчики, за которыми закреплены автоматы, их командиры отделений и мастер по ремонту оружия с необходимым инструментом.

74. Проверка боя автомата и приведение его к нормальному бою производятся стрельбой патронами с обыкновенной пулей. Дальность стрельбы 100 м, прицел П. Положение для стрельбы — лежа с упора.

75. Стрельба ведется по проверочной мишени (или по черному прямоугольнику размером 35 см по высоте и 30 см по ширине), укрепленной на белом щите высотой 1 м и шириной 0,5 м. При стрельбе по проверочной мишени (рис. 44) точкой прицеливания служит середина нижнего края мишени, за контрольную точку (нормальное положение средней точки попадания) принимается центр кругов. При стрельбе по черному прямоугольнику точкой прицеливания служит середина нижнего края прямоугольника; положение контрольной точки отмечается по отвесной линии выше точки прицеливания на расстоянии 19 см. Точка прицеливания должна находиться приблизительно на уровне глаз стреляющего.

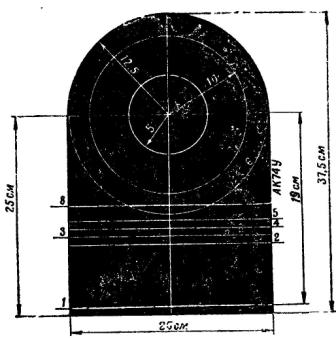

Рис. 44. Проверочная мишень

Рис. 44. Проверочная мишень


76. Проверка боя и приведение к нормальному бою производятся стрельбой одиночными выстрелами (4 патрона).


Проверка боя

77. Для проверки боя стреляющий производит четыре выстрела, тщательно и однообразно прицеливаясь под середину нижнего края проверочной мишени (черного прямоугольника). По окончании стрельбы командир, руководящий проверкой боя, осматривает мишень и по расположению пробоин определяет кучность боя и положение средней точки попадания. Солдатам и сержантам, производящим стрельбу, осматривать мишени не разрешается.

78. Кучность боя признается нормальной, если все четыре пробоины или три (при одной оторвавшейся) вмещаются в круг диаметром 15 см. Если кучность расположения пробоин не удовлетворяет этому требованию, то стрельба повторяется. При повторном неудовлетворительном результате стрельбы автомат отправить в ремонтную мастерскую для устранения причин разброса пуль.

Если кучность расположения пробоин будет признана нормальной, то командир определяет среднюю точку попадания и ее положение относительно контрольной точки.

79. Для определения средней точки попадания по четырем пробоинам нужно:

— соединить прямой линией две ближайшие пробоины и расстояние между ними разделить пополам;

— полученную точку соединить с третьей пробоиной и расстояние между ними разделить на три равные части;

— точку деления, ближайшую к двум первым пробоинам, соединить с четвертой пробоиной и расстояние между ними разделить на четыре равные части.

Точка деления, ближайшая к первым трем пробоинам, и будет средней точкой попадания четырех пробоин (рис. 45, а).

Среднюю точку попадания можно определить также следующим способом: соединить пробоины попарно, затем соединить середины обеих прямых и полученную линию разделить пополам; точка деления и будет средней точкой попадания (рис. 45, б).

80. Если все четыре пробоины не вмещаются в круг диаметром 15 см, то среднюю точку попадания разрешается определять по трем более кучно расположенным пробоинам при условии, что четвертая пробоина удалена от средней точки попадания трех пробоин более чем на 2,5 радиуса круга, вмещающего эти три пробоины (рис. 45, г).

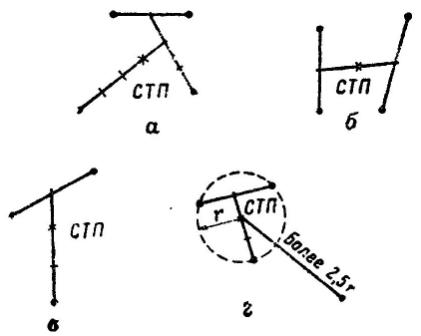

Рис. 45. Определение средней точки попадания:

Рис. 45. Определение средней точки попадания:

а, б — по четырем пробоинам; в — по трем пробоинам; г — определение оторвавшейся пробоины


81. Для определения средней точки попадания по трем пробоинам нужно:

— соединить прямой линией две ближайшие пробоины и расстояние между ними разделить пополам;

— полученную точку соединить с третьей пробоиной и расстояние между ними разделить на три равные части.

Точка деления, ближайшая к первым двум пробоинам, и будет средней точкой попадания (рис. 45, в).

82. При нормальном бое автомата средняя точка попадания должна совпадать с контрольной точкой или отклоняться от нее в любом направлении не более чем на 5 см, т. е. она должна не выходить за пределы малого круга проверочной мишени.

Автомат, бой которого при проверке окажется ненормальным, приводится к нормальному бою согласно ст. 83.


Приведение к нормальному бою

83. Если при стрельбе одиночными выстрелами средняя точка попадания отклонилась от контрольной в какую-либо сторону более чем на 5 см, то соответственно этому производится изменение положения мушки: если средняя точка попадания ниже контрольной, мушку надо ввинтить, если выше — вывинтить; если средняя точка попадания левее контрольной точки, полозок мушки передвинуть влево, если правее — вправо.

При перемещении мушки в сторону на 1 мм средняя точка попадания при стрельбе на 100 м смещается на 37 см. Один полный оборот мушки перемещает среднюю точку попадания по высоте при стрельбе на 100 м на, 28 см.

Правильность перемещения мушки проверяется повторной стрельбой.

84. После приведения автомата к нормальному бою старая риска на полозке мушки забивается, а вместо нее набивается новая.

Последний результат стрельбы при приведении к нормальному бою автомата заносится в карточку качественного состояния автомата.


Выверка прицела НСПУМ, проверка боя и приведение к нормальному бою автомата с прицелом НСПУМ

85. По окончании проверки боя или приведения к нормальному бою автомата АКС74УН2 с открытым прицелом производится выверка прицела НСПУМ. Для этого необходимо:

— проверить наличие на шкале механизма углов прицеливания НСПУМ надписи (маркировки) — «АКС74У»;

— присоединить к автомату прицел НСПУМ; вращением маховичка поставить прицел на деление 4;

— закрепить автомат в прицельном станке и навести его по открытому прицелу, поставленному на деление П, в точку прицеливания на середине нижнего края проверочной мишени (черного прямоугольника), затем нижнюю часть мишени (черного прямоугольника) заклеить полоской белой бумаги шириной 2 см;

— включить прицел НСПУМ, наблюдая в него и вращая маховичок механизма регулировки и кольцо диафрагмы, подобрать оптимальную яркость сетки и наилучшую видимость мишени;

— проверить, куда направлена вершина угольника сетки прицела; если она не совпадает с серединой нижнего края проверочной мишени (черного прямоугольника), то специальным ключом отпустить на один-два оборота стопорные винты механизма углов прицеливания и вращением маховичка прицела и винта шкалы боковых поправок совместить вершину угольника сетки с серединой нижнего края мишени (черного прямоугольника); при этом шкала прицела не должна перемещаться; затем осторожно завинтить стопорные винты до отказа;

— проверить, не сместился ли угольник сетки прицела по отношению к точке прицеливания при завинчивании стопорных винтов; если он сместился, выверить прицел в изложенной выше последовательности;

— выключить прицел;

— снять автомат со станка.

86. После выверки прицела НСПУМ производятся проверка боя и приведение к нормальному бою автомата с прицелом НСПУМ по тем же правилам, что и с открытым прицелом, но на НСПУМ устанавливается прицел на деление 4 и контрольная точка отмечается над точкой прицеливания на расстоянии 28 см.

При отклонении средней точки попадания от контрольной более чем на 5 см необходимо отпустить стопорные винты и вращением маховичка придела и винта шкалы механизма боковых поправок внести необходимые изменения, после чего стопорные винты завинтить до отказа и повторить стрельбу. Поворот маховичка или шкалы на одно деление при стрельбе на 100 м соответствует перемещению средней точки попадания на 5 см.
