Винтовка Арисака обр. 1905 г.


Устройство винтовки


Общее понятие

(рис. 1.)

Винтовка системы Арисака имеет следующие основные данные: калибр — 6,50 мм; длина без штыка — 1,27 м; длина со штыком — 1,67м; вес без штыка — 3,90 кг; вес со штыком 4,20 кг; начальная скорость полета пули 770 м/сек; наибольшая прицельная дальность 2400 м; магазин серединный на 5 патронов.

Главной частью винтовки служит ствол, скрепленный наглухо со ствольной коробкой имеющей вид трубки. На стволе имеется прицельное приспособление, состоящее из прицела и мушки. Ствол запирается сзади затвором. Для удержания взведенного курка при заряжании и для спуска его при выстреле служит спусковой механизм. Патроны при заряжании вкладываются в магазинную коробку, снабженную подающим механизмом, который подает их вверх настолько, чтобы верхний патрон при движении затвора вперед попадал в патронник.

Для удобного действия винтовкой, а также для предохранения рук от ожогов при стрельбе служат деревянная ложа и ствольная накладка.

Винтовка имеет штык кинжального типа, примыкающийся в минуту надобности. Прибор сосюит из ложевых колец и винтов, скрепляющих металлические части винтовки с ложею и между собой.

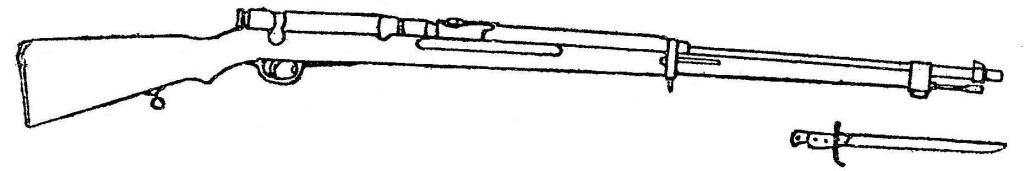

Рис. 1. Общий вид японской винтовки системы «Арисака»

Рис. 1. Общий вид японской винтовки системы «Арисака»


Описание частей

Ствол (рис. 2)

Ствол служит для помещения патрона и для направления полета пули. Передний конец ствола называется дулом. Задняя часть ствола-утолщена для увеличения прочности его в том месте, где получается наибольшее давление газов при выстреле.

Внутри ствол имеет канал с 6 нарезами, вьющимися слева вверх направо. Нарезу сообщают пуле вращательное движение, чем придают пуле устойчивость при полете. Задний конец канала, патроннк имеет форму боевого патрона и соединен с нарезною частью канала пульным входом.


Прицел и мушка (рис. 2 и 3)

Рис. 2. Прицел Рис. 3. Постоянный прицел и прицел на расстояния

Рис. 2. Прицел

1. Прицельная рамка

2. Прицельный хомутик

3. Мушка

Рис. 3. Постоянный прицел и прицел на расстояния

1. Постоянный прицел – 300м

2. Прицел 4 – 400м

3. Прицел 5 – 500м


Прицел и мушка составляют прицельное приспособление и служат для наведения винтовки в цель.

Прицел состоит из:

а) прицельной колодки с пружиной, удерживающей рамку в поднятом или опущенном положении; прицельная колодка прикреплена к муфте, надетой на ствол и прикрепленной к нему снизу винтом;

б) прицельной рамки с двумя прорезями: одна прорезь — для прицеливания при опушенной рамке на 300м (420 шаг. — постоянный прицел); другая, обозначенная цифрой 4, для прицеливания при поднятой рамке на 400 м (560 шаг.); на рамке имеются черточки с цифрами 5, 6, 7 до 24 для установки при поднятой рамке верхнего обреза хомутика при стрельбе от 500 до 2400м (от 700 до 3360 шаг.);

в) прицельного хомутика с прорезью для прицеливания с расстояния от 500 до 2400 м; хомутик имеет защелку с пружиной для удержания хомутика на делениях рамки.

Мушка своими лапками вдвигается в паз основания муфты, надетой на стволе и укрепленной винтом.

Правильное положение мушки на стволе обозначается меткою на лапках и основании мушки.


Ствольная коробка (рис. 4)

Ствольная коробка служит для помещения запирающего и спускового механизмов с ударным и выбрасывающим приспособлениями. Ствольная коробка навинчена на пенек (задний конец ствола).

Рис. 4. Ствольная коробка:

Рис. 4. Ствольная коробка:

1 — верхнее окно, 2 — отверстие для прохода газов, 3 — перемычка, 4 — коленчатый скос, 5 — нижнее окно, 6 — паз для желоба покрышки, 7 — упор, 8 — хвост ствольной коробки;


К ствольной коробке прикрепляются:

а) спусковой механизм;

б) затворная задержка с отражателем;

в) хвост ствольной коробки и,

г) магазинная коробка с подающим механизмом.


Снаружи ствольная коробка имеет:

а) 2 отверстия для прохода газов;

б) верхнее окно для вкладывания патронов;

в) перемычку с двумя пазами для вставления обоймы с патронами при заряжании;

г) коленчатый вырез для рукоятки затвора;

д) 2 продольных паза для загибов покрышки затвора;

е) упор (снизу коробки) для удержания при выстреле ствола от движения в ложе с завинтованным гнездом для винта упора;

ж) нижнее окно для прохода патронов из магазинной в ствольную коробку;

з) ушки для прикрепления спускового механизма;

и) коленчатый паз (в хвосте) для предохранительного выступа соединительной муфты.


Внутри ствольная коробка имеет:

а) канал для помещения затвора;

б) продольные пазы для направления движения затвора;

в) кольцевые пазы для захождения боевых выступов затвора;

г) щель для спускового механизма

д) щель (с левой стороны) для затворной задержки с отражателем;

е) коленчатый паз для предохранительного, выступа затвора.

Хвост ствольной коробки прикрепляется к ствольной коробке посредством квадратного гнезда. В хвосте имеется дыра для хвостового винта.

Затворная задержка с отражателем помещается с левой стороны в приливе ствольной коробки. При движении затвора назад в нее упирается выступ стебля затвора.


Запирающий механизм с ударным и выбрасывающим приспособлениями (затвор) (рис. 5 и 6)

Запирание ствола происходит вхождением боевых выступов боевой личинки затвора в кольцевой паз ствольной коробки и упором задних плоскостей их в опорные плоскости кольцевого паза.

Затвор служит для досылания патронов в патронник, запирания канала ствола при выстреле, производства выстрела и выбрасывания стреляной гильзы из патронника.

Затвор состоит из стебля с кольцом для выбрасывателя, выбрасывателя, затворной трубки (муфты) ударника, боевой пружины и покрышки.

Стебель составляет основу затвора. Он снабжен рукояткою для действия затвором.

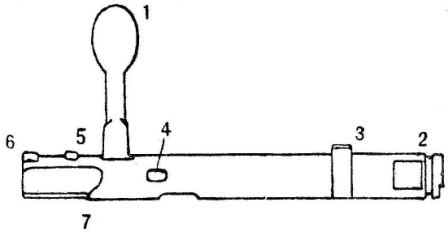

Рис. 5. Стебель затвора:

Рис. 5. Стебель затвора:

1 — рукоятка; 2 — боевой выступ; 3 — кольцо; 4 — выем; 5 — сосок, 6 — венчик, 7 — окно.

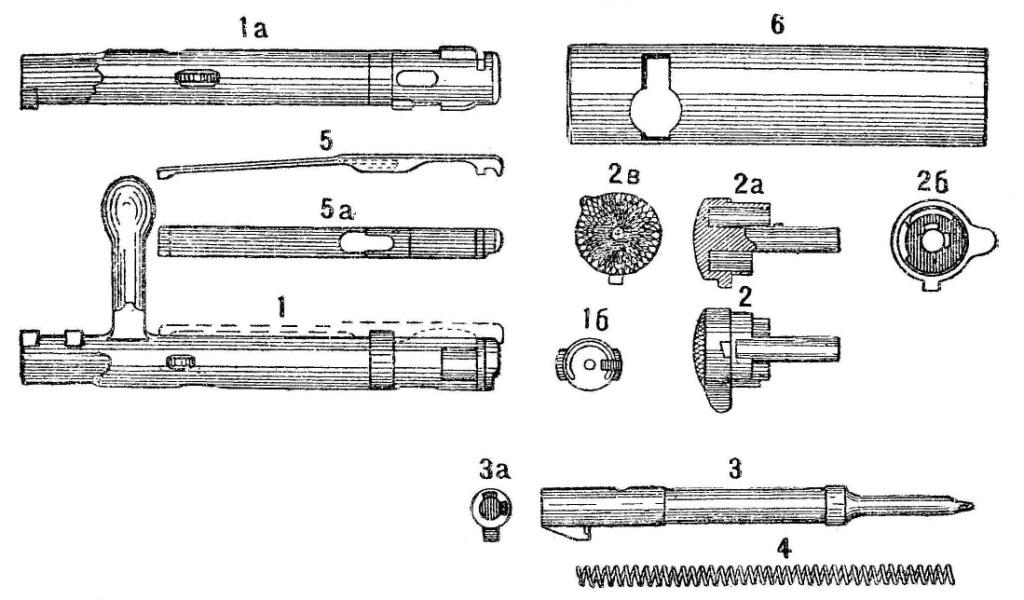

Рис. 6. Части затвора

Рис. 6. Части затвора

1, 1а, 1б - Стебель затвора

2, 2ф, 2б, 2в - Соединительная муфта

3, 3а - Ударник

4 - боевая пружина

5, 5а - Выбрасыватель

6 - Покрышка


Впереди стебля имеются:

а) чашечка с венчиком для упopa в шляпку гильзы канал для прохода бойка ударника и 2 боевых выступа, которые входят в кольцевые пазы ствольной коробки и при выстреле прочно запирают канал ствола и не позволяют газам прорваться назад; в левом выступе сделан вырез для прохода отражателя;

б) кольцо выбрасывателя укреплено на стебле в особом кольцевом пазу при помощи загнутых концов;

в) выступ для удержания затвора в ствольной коробке при его отодвигании назад;

г) продолговатое окно для выхода газов в случае прорыва их через капсюль;

д) два выема для предохранительного стержня спускового рычага.

В задней части стебля имеются: окно для боевого взвода ударника, венчик для соединения с затворной трубкой, сосок для устранения открывания затвора при постановке его на предохранительный взвод и канал для помещения ударника с боевой пружиной.

Выбрасыватель (рис. 7) — упругая пластинка с зацепом, служит для извлечения гиьз из патронника. Он прикреплен посредством паза к кольцу на стебле затвора.

Рис. 7. Выбрасыватель:

Рис. 7. Выбрасыватель:

1 — зацеп, 2 — паз


Ударник служит для разбивания капсюля патрона.

Муфта (рис. 8) для соединения частей затвора и установки на предохранительный взвод; она состоит из шляпки и стержня.

На шляпке имеются: указатель, по которому можно судить, поставлен ли ударник на боевой и предохранительный взвод, предохранительный выступ для постановки ударника на предохранительный взвод и на стержне небольшой выступ, который служит предохранительным взводом.

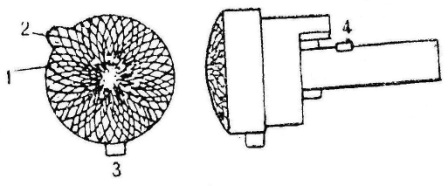

8. Муфта

Рис. 8. Муфта:

1 — шляпка; 2 — указатель; 3 — предохранительный выступ; 4 — предохранительный взвод


Ударник (рис. 9) представляет собой круглый стержень с бойком на переднем конце для удара по капсюлю, венчиком — для направления движения в канале стебля затвора, каналом внутри для боевой пружины и двумя пазами для прохода предохранительного взвода затворной трубки. Снизу в заднем конце имеется выступ (боевой взвод), служащий для удержания ударника во взведенном положении на шептале спускового крючка.

Рис. 9. Ударник

Рис. 9. Ударник:

1 — боек; 2 — венчик; 3 — боевой взвод


Боевая пружина (рис. 10) служит для сообщения быстрого движения ударнику, необходимого для удара по капсюлю.

Рис. 10. Боевая пружина

Рис. 10. Боевая пружина


Покрышка затвора (рис. 11) надета вырезом на затвор; двигается вместе с затвором в пазах ствольной коробки и предохраняет его от загрязнения.

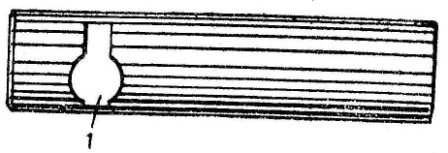

Рис. 11. Покрышка затвор

Рис. 11. Покрышка затвор

1 - окно


Спусковой механизм (рис. 12)

Спусковой механизм служит для приведения в действие ударного приспособления при производстве выстрела. Его составляют:

а) спусковой крючок с осью;

б) спусковой рычаг с шепталом для удержания курка на боевом взводе;

в) предохранительный стержень для устранения возможности выстрела при не вполне закрытом затворе;

г) спусковая пружина удерживает шептало и поднятом положении; спусковой механизм прикрепляется к ствольной коробке пo средством ушков на спусковом рычаге и шпильки, служащей осью вращения спускового рычага, причем шептало спускового рычага входит в щель ствольной ко¬робки.

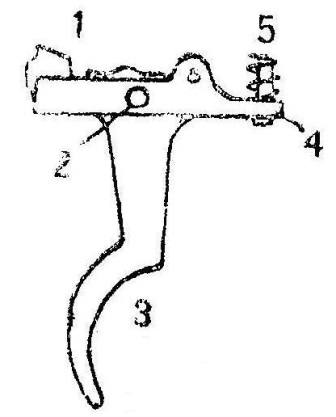

Рис. 12. Спусковой механизм

Рис. 12. Спусковой механизм:

1 — шептало; 2 — ось; 3 — спусковой крючок; 4 — спусковая пружина, 5 — предохранительный стержень


Магазин

Магазин служит для помещения запаса очередных патронов и подающего механизма.

Его составляют: магазинная коробка с крышкой для закрывания магазина и подающий механизм (рис. 13) для подачи патронов из магазинной коробки в ствольную.

Рис. 13. Подающий механизм

Рис. 13. Подающий механизм:

1 — крышка, 2 — пружина, 3 — подаватель


Магазинная коробка (рис. 14) задней своей частью составляет одно целое со спусковой скобой.

Рис. 14. Магазинная коробка

Рис. 14. Магазинная коробка:

1 — передний выступ; 2 — спусковая скоба; 3 — спусковая планка.


Спусковая скоба служит для, предохранения спускового крючка от нечаянного нажатия. Спусковая скоба имеет:

а) окно для помещения магазина;

б) щель для прохода хвоста спускового крючка;

в) защелку, удерживающую крышку магазина в закрытом положении.


Ложа (рис. 15)

Ложа — ореховая. Ложа служит для соединения всех частей винтовки и для действия винтовкой при производстве выстрела и нанесении удара штыком. Она имеет; цевье, шейку и приклад.

Рис. 15. Ложа и приклад

Рис. 15. Ложа и приклад:

1 — приклад, 2 — шейка, 3 — цевье, 4 — ложевая прокладка; 5 — затыльник.


Ствольная накладка (рис. 16)

Ствольная накладка прикрывает ствол сверху. Она служит для предохранения рук от ожога нагретым стволом при стрельбе.

Рис. 16. Ствольная накладка

Рис. 16. Ствольная накладка


Штык-кинжал (рис. 17)

Штык служит для того, чтобы колоть им в бою. Он состоит из, клинка; перекрестья, которым штык насаживается на ствол и с помощью которого винтовки составляются в козлы; рукоятки с пружинной защелкой, которая скрепляет штык с верхним ложевым кольцом

Штык носится на поясном ремне в металлической ножне.

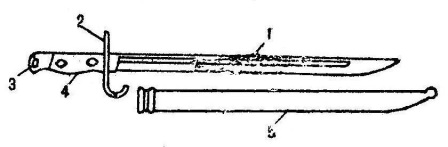

Рис. 17. Штык

Рис. 17. Штык:

1 — клинок; 2 — перекрытие; 3 — рукоятка; 4 — защелка; 5 — ножна


Шомпол

Шомпол служит для чистки канала ствола винтовки.


Прибор (рис. 18)

Рис. 18. Прибор

Рис. 18. Прибор:

1 — верхнее ложевое кольцо; 2 — нижнее ложевое кольцо с антабкою


Прибор служит для скрепления частей винтовки и для удобства при переноске. Прибор составляют: 2 ложевых кольца для соединения ствола и ствольной накладки с ложею; антабки для ружейного ремня; 2 пружины ложевых колец для удержания колец, а верхняя для удержания шомпола; затылок; 2 скрепляющие планки с винтом; 2 соединительных винта (хвостовой и упора).


Боевой патрон и обойма (рис. 19)

Рис. 19. Боевой патрон и обойма

Рис. 19. Боевой патрон и обойма:

1 — обойма; 2 — сердечник; 3 — порох; 4 — заправленное отверстие, 5 — желобок, 6 — капсюль, обойма


Боевой патрон состоит из гильзы, капсюля, заряда пороха и пули.

Гильза из латуни с дульцем для пули; гильза служит помещением для заряда пороха. На заднем конце гильзы — шляпка с кольцевой заточкой, за которую зацепляется своим зацепом выбрасыватель. Гильза на шляпке имеет гнездо для помещения капсюля.

В центре гнезда помещается наковальня и 2 затравочных отверстия, через которые к пороху проходит искра от разбитою капсюля.

Капсюль — также из латуни, имеет вид чашечки. В нее насыпается взрывчатое вещество (обыкновенно гремучая ртуть), которое накрывается тонким оловянным кружком.

Заряд состоит из квадратных пластинок бездымного пироксилинового пороха.

Пуля имеет свинцовый сердечник и мельхиоровую оболочку.

В гильзе пуля закрепляется обжимкой и кернением. Патроны собраны по 5 в пластинчатую обойму, вставляемую в поперечные пазы ствольной коробки для удобства заполнения магазина патронами.
