Характеристики АГС 17

Баллистические и конструктивные данные30-мм автоматического гранатомета на станке (АГС-17) и выстрела к нему

Таблица установок прицела

Основная таблица стрельбы

Шкала прицела "тысячные"

Граната ОГ - 17

Взрыватель ВМГ

Начальная скорость 185 м/с

Таблица превышений средних траекторий над горизонтом оси канала ствола

Средний расход боеприпасов на поражение одиночных и групповых целей (после пристрелки)

Примечания: 1. При расчёте среднего расхода боеприпасов принята следующая вероятность поражения цели: для подавления - 50%, для поражения - 80%; одиночная цель представляет собой пулемёт (гранатомёт) с расчётом на фронте 4 м, груповая цель включает по 50% бегущих и грудных фигур.

2. В числителе указан расход боеприпасов при стрельбе настильной траекторией, в знаменателе - при стрельбе навесной траекторией.

Перемещение цели, движущейся под углом 90° к плоскости стрельбы из гранатомета, за время полета гранаты

Примечание. При движении цели под острым углом к плоскости стрельбы упреждение брать в два раза меньше табличного.

Окопы для гранатомета

(Рис. 56, 57)

Окоп состоит мз площадки для установки гранатомета, ровика для размещения расчета, ннши для боеприпасов и бруствера. К окопу предусмотрено примыкание хода сообщения.

Путем перестановки гранатомета с одной площадки на другую можно расширить сектор стрельбы до 100— 120°. Принятое заглубление (90 см) обеспечивает стрельбу из гранатомета из положения стоя. Форма и размеры окопа позволяют размещать гранатомет в собранном виде на дне окопа.

При устройаве окопов в слабых грунтах необходимо предусмотреть одежду крутостей площадок для устаиовки гранатомета из жердей диаметром 5—7 см.

Объем работ и расход материалов на устройство окопов с одной и двумя площадками приведены в следующей таблице.

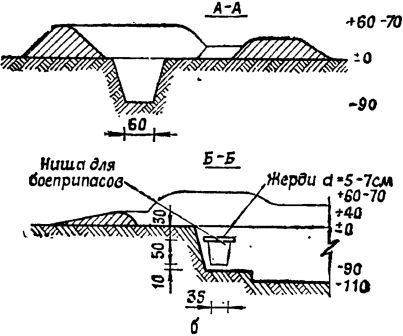

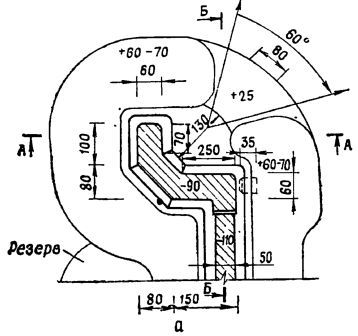

Рис. 56. Окоп с одной площадкой

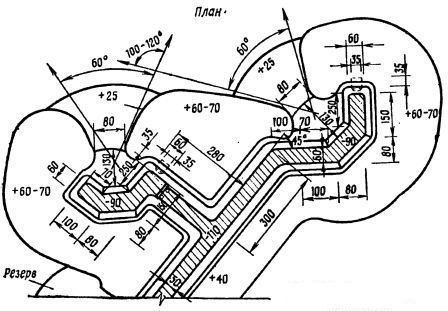

Рис. 57. Окоп с двумя плащадками

Бланк записи стрельбы командира отделения

Перечень запасных частей, инструмента и принадлежности к гранатомету

Индивидуальный комплект запасных частей

Инструмент и принадлежность

Групповой комплект ЗИП прицела

Техническое обслуживание гранатомета

1. В комплекс планово-предупредительных мероприятий по обеспечению исправности и постоянной боевой готовности гранатомета включаются:

— текущее обслуживание;

— техническое обслуживание № 1.

— техническое обслуживание № 2.

Текущее обслуживание проводится расчетом гранатомета после стрельб и учебных занятий, а также не реже одного раза в неделю, если гранатомет не используется.

Техническое обслуживание № 1 проводится совместно со специалистами артиллерийской ремонтной мастерской при поступлении гранатомета в подразделение и после учений, но не реже одного раза в два-три месяца, а также при постановке гранатомета на краткосрочное хранение.

Техническое обслуживание № 2 проводится в артиллерийской ремонтной мастерской с участием расчета после производства из гранатомета 1500 выстрелов, но не реже одного раза в два года, а также при постановке гранатомета на длительное хранение. При длительном хранении гранатомета техническое обслуживание № 2 проводится один раз в пять лет.

2. При текущем обслуживании проводятся следующие основные работы:

— неполная разборка гранатомета, чистка и смазка его частей и механизмов;

— чистка и просушка чехлов, сумок и футляра для прицела;

— проверка отсутствия течи керосина через уплотнения гидротормоза и ударника;

— проверка состояния проводов, штепсельных разъемов и контактов системы освещения — проверка состояния по наружному виду тела гранатомета, стайка, коробок для выстрелов, звеньев ленты, прицела, принадлежности, запасных частей и инструмента;

— устранение выявленных неисправностей и недостатков, замена поврежденных и недостающих частей с использованием ЗИП.

Если неисправности гранатомета в подразделении устранить невозможно или при стрельбе будут ощущаться сильные и жесткие удары затвора о затыльник или будет замечено, что при установке регулятора на минимальный темп стрельбы не происходит уменьшение темпа стрельбы, гранатомет отправить в ремонтную мастерскую.

3. При техническом обслуживании № 1 выполняются работы, предусмотренные для текущего обслуживания, и дополнительно:

— полная разборка гранатомета, чистка и смазка;

— проверка работы частей и механизмов гранатомета с заряжанием его учебными выстрелами.

— выверка прицела;

— устранение выявленных неисправностей и недостатков и подкраска оголенных мест коробок для выстрелов.

4. При техническом обслуживании № 2 проводятся работы, предусмотренные для текущего обслуживания и технического обслуживания № 1, и дополнительно:

— дефектация частей и механизмов тела гранатомета: затвора, досылателя, извлекателя, боевой плиты, рычага бойка, рычага подачи, подавателя, отражателя и ударника;

— при необходимости полная перекраска коробок для выстрелов

— устранение выявленных неисправностей и недостатков, замена частей прицела из группового комплекта ЗИП;

— замена смазки и замазки во всех местах, подвергаемых ремонту.

Разборка и сборка гидравлического регулятора темпа стрельбы и гидротормоза гранатомета

1. Разборка гидравлического регулятора темпа стрельбы производится в ремонтных мастерских в случае потери гранатометом минимального темпа стрельбы для дозаправки его керосином и замены износившихся частей.

Разборку производить в следующем порядке (рис. 25):

— вывинтить стопорный винт, крепящий ручку регулятора на игле, и снять ручку с иглы;

— вытолкнуть выколоткой штифт, соединяющий иглу со штоком, и отделить иглу и пружину;

— через канал иглы вылить керосин и снять резиновое кольцо;

— выбить штифт и вывинтить (сначала с одной стороны) гайку уплотнителя с кольцом и корпус уплотнителя с опорным кольцом и резиновым кольцом; осторожно отделить шток и боевую пружину;

— снять со штока втулку, фторопластовое кольцо, резиновое кольцо, стопорное кольцо, втулку, пружину и клапан;

— вывинтить с другой строны гайку уплотнителя и корпус уплотнителя с опорным кольцом.

После устранения выявленных недостатков сборку производить в следующем порядке:

— с передней стороны ударника завинтить корпус уплотнителя, вставить в гнезда корпуса уплотнителя резиновое кольцо и опорное кольцо; вставить в гнездо гайки уплотнителя кольцо и завинтить гайку в ударник до совпадения отверстий в корпусе и гайке;

— забить в отверстие ударника штифт и закернить его в трех точках с обеих сторон;

— на шток надеть клапан, пружину, втулку, закрепив ее стопорным кольцом, резиновое кольцо, фторопластовое кольцо и втулку;

— вставить шток в ударник так, чтобы конец штока вышел через уплотнитель наружу;

— вставить в ударник боевую пружину и„ сжимая ее, завинтитыдо отказа корпус уплотнителя;

— в корпус уплотнителя вставить резиновое кольцо, опорное кольцо и завинтить гайку уплотнителя так, чтобы совместились отверстия в корпусе и гайке;

— залить 36 см3 отфильтрованного керосина через отверстие в штоке во внутреннюю полость корпуса ударника;

— надеть на шток кольцо, а пружину на иглу; вставить иглу в осевой канал штока и соединить их штифтом;

— надеть на иглу ручку и закрепить ее стопорным винтом.

2. Разборка гидротормоза (рис. 22) производится только в ремонтных мастерских в случае обнаружения течи керосина через уплотнитель для дозаправки гидротормоза керосином и замены износившихся частей.

Разборку производить в следующем порядке:

— выбить выколоткой штифт уплотнителя, вывинтить сборку уплотнителя и отделить шток с уплотнителем;

— вылить из отверстия затвора керосин и вынуть гильзу;

— выбить штифт, крепящий гайку на штоке, отвинтить гайку и отделить фланец;

— выбить штифт сборки уплотнителя, вывинтить гайку уплотнителя и отделить опорное кольцо, уплотнительные кольца и корпус уплотнителя.

После устранения выявленных недостатков сборку производить в следующем порядке:

— вставить в корпус уплотнителя резиновое кольцо, опорное кольцо; вставить в гнездо гайки уплотнителя кольцо и завинтить гайку в корпус уплотнителя до совмещения отверстий в гайке и корпусе;

— забить в отверстие корпуса штифт, надеть на уплотнитель кольцо и надеть сборку уплотнителя на шток;

— надеть на шток фланец, завинтить гайку до совмещения отверстий в штоке и гайке, закрепить гайку штифтом и закернить штифт с обеих сторон;

— вставить в отверстие затвора гильзу так, чтобы длинная сужающаяся часть ее окон была обращена вперед: залить в отверстие затвора 88 см3 отфильтрованного керосина;

— сместить уплотнитель на штоке так, что* бы между уплотнителем и фланцем был зазор не более 20 мм; ввести шток в отверстие затвора и завинтить уплотнитель в отверстие затвора, совместив отверстия под штифт в затворе и корпусе уплотнителя; соединить корпус уплотнителя и затвор штифтом и развальцевать штифт. Если при разборке штифт был поврежден, заменить его новым,

Таблица углов безопасности и наименьших прицелов при стрельбе поверх, в промежутки и из-за флангов своих войск из 30-мм автоматического гранатомета на станке (АГС-17)

Таблица наименьших дальностей для определения наименьших углов возвышения при стрельбе из гранатомета с закрытых огневых позиций

Пример 1. Определить наименьшее удаление огневом позиции от гребня укрытия, если превышение гребня укрытия над огневой позицией 30 м.

Решение. По таблице в вертикальной графе с цифрой 30 находим наименьшую дальность — 870 м, которой соответствует наименьшее удаление огневой позиции от гребня укрытия — 400 м.

Пример 2. Определить наименьший угол возвышения (прицел), если превышение гребня укрытия над огневой позицией 15 м и удаление гребня укрытия от гранатомета 200 м.

Решение. По таблице на пересечении граф с цифрами 15 и 200 находим дальность 740 м, округленно 750 м, которой по таблице установок прицела соответствует угол возвышения (прицеливания) 1-27.

---
