Приложения
Баллистические и конструктивные данные 5,45-мм укороченного автомата Калашникова (АКС74У) и 5,45-мм патрона к нему
Прицельная дальность, м | 500 |
Дальность прямого выстрела по грудной фигуре, м | 360 |
Темп стрельбы выстрелов в минуту | 650-700 |
Боевая скорострельность, выстрелов в минуту: | |
при стрельбе одиночными выстрелами |
40 |
при стрельбе очередями |
100 |
Дальность, до которой сохраняется убойное действие пули, м | 1100 |
Предельная дальность полёта пули, м | 2900 |
Масса автомата, кг: | |
с неснаряженным магазином |
2,7 |
со снаряженным магазином |
3,0 |
Ёмкость магазина, патронов | 30 |
Масса магазина, кг | 0,215 |
Калибр, мм | 5,45 |
Длинна автомата, мм: | |
в боевом положении (с откинутым прикладом) |
730 |
в походном положении (со сложенным прикладом) |
490 |
Длинна ствола, мм | 206,5 |
Длинна нарезной части ствола, мм | 164,5 |
Число нарезов, шт | 4 |
Длинна хода нарезов, мм | 160 |
Длинна прицельной линии, мм | 235 |
Толщина мушки, мм | 1,6 |
Масса патрона, г | 10,2 |
Масса пули со стальным сердечником, г | 3,4 |
Масса порохового заряда, г | 1,45 |
Масса ночного прицела НСПУ в боевом положении , кг | 2,2 |
Пробивное действие пули со стальным сердечником 5,45-мм патрона
Наименование преграды (защитных средств) |
Дальность стрельбы, м |
Процент сквозных пробитий или глубина проникания пули |
Стальной лист (при угле встречи 90°) толщиной: |
|
|
3 мм |
300 |
50% |
5 мм |
510 |
50% |
Стальной шлем (каска) |
200 |
100% |
Бронижелет |
520 |
50% |
Бруствер из утрамбованного суглинистого грунта |
400 |
15-20 см |
Стенка из сухих сосновых брусьев толщиной 20 см |
400 |
50% |
Кирпичная кладка |
100 |
6-8 см |
Основная таблица
Пуля со стальным сердечником
Масса пули 3,4 г
Начальная скорость пули 735 м/с
Угол вылета минус 5 мин
Дульная энергия пули 92 кгс · м
Дальность |
Угол прицеливания |
Угол падения |
Высота траектории |
Горизонтальная дальность до вершины траектории |
Полное время полёта пули |
Окончательная скорость пули |
Энергия пули в точке падения |
||
м |
град. мин |
тыс. |
град. мин. |
тыс. |
м |
м |
с |
м/с |
кгс · м |
100 |
0 16 |
4,4 |
- |
- |
- |
- |
0,15 |
646 |
72 |
200 |
0 16 |
4,4 |
- |
- |
- |
- |
0,31 |
563 |
55 |
300 |
0 16 |
4,4 |
0 18 |
5,0 |
0,22 |
136 |
0,50 |
486 |
41 |
400 |
0 28 |
7,8 |
- |
- |
- |
- |
0,72 |
417 |
30 |
500 |
0 28 |
7,8 |
0 45 |
12,5 |
0,95 |
254 |
0,98 |
357 |
22 |
Превышение траектории над линией прицеливания
Пуля со стальным сердечником
Масса пули 3,4 г
Начальная скорость пули 735 м/с
Прицел |
Дальность, м |
|||||||||
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
Сантиметры |
||||||||||
П (1-3) |
10 |
19 |
22 |
19 |
8 |
-11 |
-42 |
- |
- |
- |
4-5 |
26 |
53 |
73 |
87 |
93 |
91 |
77 |
51 |
12 |
-44 |
Характеристики рассеивания
а) стрельба короткими очередями (3 выстреля) лёжа с упора
Пуля со стальным сердечником
Дальность, м |
Срединные отклонения рассеивания, см |
|||||||
первых пуль очередей |
Последующих пуль очередей |
|||||||
пуль |
средних точек попадания |
суммарного |
||||||
по высоте |
боковое |
по высоте |
боковое |
по высоте |
боковое |
по высоте |
боковое |
|
Вв1 |
Вб1 |
Вв |
Вб |
Вв стп |
Вб стп |
Вв сум |
Вб сум |
|
100 |
4 |
4 |
8 |
9 |
6 |
5 |
10 |
10 |
200 |
8 |
8 |
16 |
18 |
12 |
10 |
20 |
20 |
300 |
12 |
12 |
24 |
27 |
18 |
15 |
30 |
30 |
400 |
16 |
16 |
32 |
36 |
24 |
20 |
40 |
40 |
500 |
20 |
20 |
40 |
45 |
30 |
25 |
50 |
50 |
Примечания: 1. В таблице указаны характеристики рассеивания для лутших автоматчиков.
2. Данная таблица применима и для стрельбы из автомата с ночным прицелом.
3. При стрельбе одиночными выстрелами характеристики рассеивания соответствуют характеристикам рассеивания первых пуль очередей (Вв1 и Вб1)
б) переходные коэффициенты изменения характеристик рассеивания при изменении положения для стрельбы
Положение для стрельбы |
Переходные коэффициенты по сравнению из положения лёжа с упора |
|||||||
первых пуль очередей |
Последующих пуль очередей |
|||||||
пуль |
средних точек попадания |
суммарного |
||||||
по высоте |
боковое |
по высоте |
боковое |
по высоте |
боковое |
по высоте |
боковое |
|
Вв1 |
Вб1 |
Вв |
Вб |
Вв стп |
Вб стп |
Вв сум |
Вб сум |
|
Лёжа с руки |
1,5 |
1,7 |
3,0 |
3,1 |
3,0 |
5,2 |
3,0 |
3,5 |
Стоя с руки |
4,0 |
3,0 |
5,6 |
5,4 |
5,3 |
7,2 |
5,5 |
6,0 |
Примечание. Для определения характеристик рассеивания при стрельбе из заданного положения необходимо величины, указанные в приложении 5 для положения лёжа с упора, умножить на соответствующий переходный коэффициент.
Колличество патронов необходимое для поражения одиночной цели (хотябы одним попаданием) при стрельбе очередями в 3 выстрела (в знаменателе - при стрельбе одиночными выстрелами) лутшими автоматчиками
Положение для стрельбы |
Дальность стрельбы, м |
Наименование и номера мишеней |
|||||||
головная фигура |
грудная фигура |
поясная фигура |
бегущая фигура |
реактивное противотанковое ружьё |
противотанковый гранатомёт |
пулемёт |
вертолёт |
||
№ 5 |
№ 6 |
№ 7 |
№ 8 |
№ 9 |
№ 9а |
№ 10 а |
№ 25 |
||
Лёжа с упора |
100 |
3/1 |
3/1 |
3/1 |
3/1 |
3/1 |
3/1 |
3/1 |
3/1 |
200 |
4/2 |
3/1 |
3/1 |
3/1 |
3/1 |
3/1 |
3/1 |
3/1 |
|
300 |
8/3 |
4/2 |
3/1 |
3/1 |
3/1 |
3/1 |
3/1 |
3/1 |
|
400 |
12/4 |
6/2 |
4/2 |
4/1 |
3/1 |
4/2 |
4/2 |
3/1 |
|
500 |
17/6 |
9/4 |
6/2 |
5/2 |
4/1 |
5/2 |
5/2 |
3/1 |
|
Лёжа с руки |
100 |
4/1 |
3/1 |
3/1 |
3/1 |
3/1 |
3/1 |
3/1 |
3/1 |
200 |
8/3 |
5/3 |
4/1 |
4/1 |
3/1 |
4/1 |
3/1 |
3/1 |
|
300 |
18/7 |
10/3 |
6/3 |
6/2 |
4/1 |
5/2 |
4/2 |
3/1 |
|
400 |
31/12 |
15/6 |
10/4 |
9/4 |
6/2 |
9/3 |
7/2 |
3/1 |
|
500 |
46/16 |
25/8 |
12/5 |
11/3 |
9/3 |
12/4 |
10/3 |
3/1 |
|
Стоя с руки |
100 |
10/3 |
6/2 |
4/1 |
4/1 |
3/1 |
4/1 |
4/1 |
3/1 |
200 |
32/10 |
18/5 |
9/3 |
7/2 |
6/2 |
9/3 |
7/2 |
3/1 |
|
300 |
-/22 |
34/11 |
16/5 |
12/4 |
10/3 |
17/6 |
13/4 |
3/1 |
|
400 |
-/40 |
-/19 |
27/9 |
20/7 |
17/6 |
28/9 |
23/7 |
4/1 |
|
500 |
- |
-/31 |
41/14 |
30/10 |
27/9 |
42/15 |
34/11 |
5/1 |
Вскрытие металлических коробок с патронами
1. Для вскрытия металлических коробок с патронами применяется нож, который находится в деревянном ящике для патронов стрелкового оружия на внутренней стороне крышки или боковой стенке корпуса.

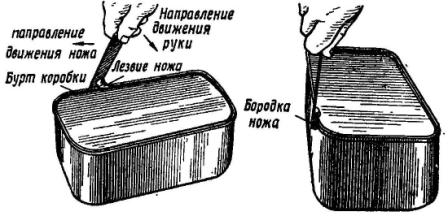

Рис. 77. Вскрытие коробки с патронами
2. Порядок вскрытия металлических коробок (рис. 77):
- извлечь коробку и нож из ящика;
- правой рукой надеть нож пазом на борт коробки лезвием внутрь её, а бородкой на ружу так, чтобы бородка ножа своим выступом зацепилась за наружную часть бурта;
- вскрытие коробки производить нажатием руки на ручку ножа вниз до прокола крышки металлической коробки; лезвие ножа при этом будет прорезать крышку по её кромке; придерживая левой рукой металлическую коробку и бородку ножа, попеременно поднимая и опуская нож, переместить его вперёд не выводя нож из зацепления с наружной частью бурта;
- при вскрытии коробки в целях предотвращения деформации патронов лезвие ножа должно скользить по внутренней поверхности стенки металлической коробки.
3. После вскрытия крышку приподнять лезвием ножа и удалить. Разрешается прорезать крышку по трём сторонам коробки, после чего её отогнуть.
