12,7-мм Пулемёт ДШК


Разборка и сборка пулемёта


Общие указания

17. Разборка пулемета производится для чистки, смазки, осмотра, замены и исправления частей. Излишне частая разборка вредна, так как она ускоряет изнашивание частей пулемета; поэтому обучение разборке и сборке на боевых пулеметах можно допускать лишь в исключительных случаях.

18. При разборке и сборке пулемета соблюдать следующие правила:

— перед разборкой проверить, нет ли патрона в продольном приемном окне основания приемника и в патроннике, а также спущена ли подвижная система с боевого взвода;

— при разборке пользоваться только исправной принадлежностью;

— отделяя детали пулемета, раскладывать их в порядке разборки;

— обращаться с деталями осторожно, не допуская излишних усилий и резких ударов;

— отвинчивая какую-либо деталь, сначала стронуть ее с места ключом, а затем отвинчивать рукой; завинчивая, сначала навернуть рукой, а затем закрепить ключом.

19. Неполную разборку пулемета производить при повторных чистках после стрельбы, после учений без стрельбы и в других случаях, когда пулемет не подвергался сильному загрязнению.

20. Полную разборку пулемета производить при сильном загрязнении его механизмов, при постановке пулемета на длительное хранение, а также при замене летней смазки на зимнюю и наоборот.

21. Полная разборка пулемета производится под наблюдением командира взвода.


Неполная разборка пулемёта

22. Неполную разборку пулемета производить в следующем порядке:

а) Разъединить направляющую трубку поршня со стволом:

— ослабить болты цапф пулемета на станке, отвернув' их на один оборот;

— встать впереди хода станка спиной к дульной части пулемета, упереться левой ногой в ход станка, взяться обеими руками за направляющую трубку поршня (рис. 4), оттянуть ее до отказа на себя и повернуть справа налево до выхода упора трубки из фигурного паза ствола.

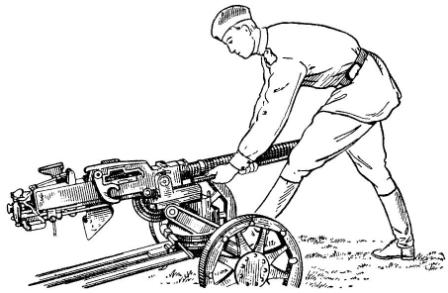

Рис. 4. Как разъединить направляющую трубку поршня со стволом

Рис. 4. Как разъединить направляющую трубку поршня со стволом


б) Вывинтить и вынуть вправо соединительный болт заднего крепления пулемета.

в) Отделить затыльник:

— поднять вверх рамку прицела;

— вынуть чеку затыльника, выдвинув ее большой выколоткой вправо;

— поддерживая тело пулемета левой рукой за спусковую коробку, легкими ударами деревянного молотка по основанию затыльника сверху (рис. 5) отделить его от ствольной коробки, поддерживая затыльник снизу, чтобы он не упал.

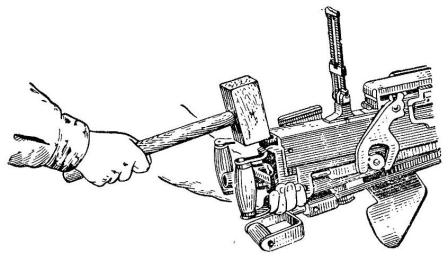

Рис. 5. Как отделить затыльник

Рис. 5. Как отделить затыльник


г) Отделить спусковую коробку:

— взяться обеими руками за проушины спусковой коробки, уперев большие пальцы в задний обрез ствольной коробки (рис. 6), и подать ее назад; если коробка не сдвигается усилиями рук, сдвинуть ее с места легкими ударами деревянного молотка по переднему торцу правой проушины.

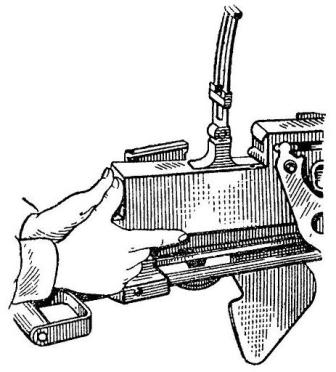

Рис. 6. Как снять спусковую коробку

Рис. 6. Как снять спусковую коробку


д) Вынуть подвижную систему:

— откинуть приемник вверх до сцепления его с задержкой;

— ладонью левой руки опустить заднюю часть ствольной коробки и удерживать ее так, чтобы ствол не зажимал направляющую трубку поршня (рис. 7);

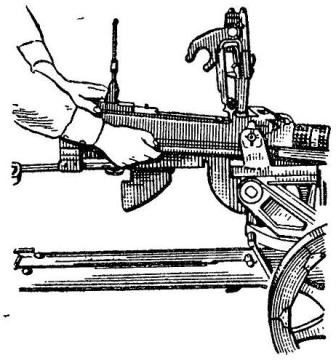

Рис. 7. Как вынуть подвижную систему

Рис. 7. Как вынуть подвижную систему


— правой рукой отвести затворную раму за рукоятку назад до выхода затвора из ствольной коробки и, обхватив затворную раму, вынуть ее из ствольной коробки вместе с затвором (рис. 8) при этом левой рукой поддерживать направляющую трубку поршня.

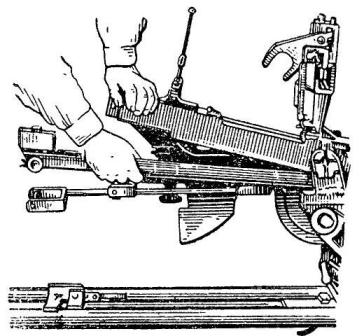

Рис. 8. Как вынуть подвижную-систему из ствольной коробки

Рис. 8. Как вынуть подвижную-систему из ствольной коробки


е) Снять затвор с рамы: взяться правой рукой за задний конец затвора и поднять его вверх.

ж) Разобрать затвор: вынуть ударник и отделить боевые упоры.


Сборка пулемёта после неполной разборки

23. Сборку пулемета после неполной разборки производить в следующем порядке.

а) Собрать затвор:

— вставить боевые упоры в боковые выемы остова затвора так, чтобы нижние выступы упоров были обращены вниз;

— вставить ударник в канал затвора горизонтальной площадкой заднего конца вверх и дослать его вперед настолько, чтобы боевые упоры остались сжатыми.

б) Соединить затвор с рамой: направить задний конец ударника в вырез стойки рамы, а нижний выступ затвора и выступы боевых упоров в фигурный паз рамы.

в) Соединить затворную раму со ствольной коробкой:

— повернуть упор направляющей трубки поршня вправо;

— ладонью левой руки опустить заднюю часть ствольной коробки и удерживать ее;

— правой рукой взять снизу в обхват раму с затвором и, направляя газовый поршень в канал газового регулятора, а ребра рамы в пазы ствольной коробки, послать раму вперед;

— опустить приемник и нажать рукой на его задний конец до сцепления с защелкой.

г) Присоединить спусковую коробку: удерживая спусковую коробку на ладони правой руки, направить ее продольные выступы во внешние пазы ствольной коробки и дослать спусковую коробку вперед до отказа.

д) Вставить затыльник:

— взять затыльник обеими руками снизу и плавно вдвинуть его в вертикальные пазы ствольной коробки; если затыльник руками до конца не вдвигается, дослать его легкими ударами деревянного молотка по нижней части затыльника; при этом поддерживать тело пулемета рукой сверху за заднюю часть ствольной коробки;

— вставить чеку с правой стороны;

— положить рамку прицела на затыльник.

е) Вставить справа и ввинтить соединительный болт заднего крепления пулемета.

ж) Соединить направляющую трубку поршня со стволом:

— встать впереди хода станка лицом к пулемету, упереться левой ногой в ход станка, взяться обеими руками за направляющую трубку поршня, оттянуть ее до отказа на себя и повернуть слева направо до захода упора направляющей трубки поршня в фигурный паз ствола;

— закрепить зажимы цапф на станке.

24. При сборке пулемета проверять правильность работы отдельных механизмов и пулемета в целом.

При правильной сборке отведенная в заднее положение подвижная система при нажиме на крючок спускового рычага энергично приходит в переднее положение.

При постановке предохранителя на «Стоп» и нажиме на крючок спускового рычага подвижная система надежно удерживается шепталом.


Полная разборка пулемёта

25. Полную разборку пулемета производить в следующем порядке:

а) Произвести неполную разборку, как указано в ст. 22.

б) Отделить газовый поршень со штоком, возвратно-боевую пружину и направляющую трубку поршня от затворной рамы:

— отделить при помощи выколотки пружину шпильки поршня;

— выбить вправо шпильку;

— поставив затворную раму отвесно, газовым поршнем вниз, осадить левой рукой направляющую трубку поршня вниз, правой рукой вставить ключ-отвертку в выем штока (рис. 9) и плавно отпустить трубку;

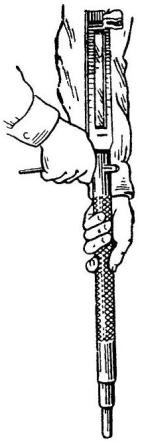

Рис.  9. Как отделить газовый поршень со штоком

Рис. 9. Как отделить газовый поршень со штоком


— удерживая ключ одной рукой на штоке, другой рукой отвинтить муфту совместно с затворной рамой и снять их со штока;

Примечание. Если муфта усилием руки не отвинчивается, стронуть ее с места ключом; при снятии затворной рамы вдвоем второй номер держит шток с направляющей трубкой поршня.

— снова подать направляющую трубку поршня вниз и снять ключ со штока;

— плавно отпустить направляющую трубку поршня вверх до полного разжатия возвратнобоевой пружины;

— снять направляющую трубку поршня с возвратно-боевой пружиной;

— снять возвратно-боевую пружину со штока.

в) Отделить выбрасыватель от затвора:

— положить затвор правой плоскостью вверх и, удерживая выбрасыватель большим пальцем левой руки, при помощи большой выколотки выбить ось выбрасывателя;

— вынуть из гнезда затвора выбрасыватель и его пружину.

г) Отделить отражатель от затвора:

— удерживая затвор, как при отделении выбрасывателя, выбить при помощи большой выколотки шпильку отражателя;

— вынуть отражатель из наклонного канала затвора.

д) Отделить боек от затвора:

— удерживая затвор, как при отделении выбрасывателя, выбить при помощи большой выколотки шпильку бойка;

— вынуть боек из канала затвора.

е) Отделить приемник от ствольной коробки:

— осторожно выправить концы шплинта гайки оси приемника и при помощи малой выколотки вынуть шплинт из отверстия;

— отвинтить гайку;

— вынуть вправо ось приемника и снять вверх приемник с ушка ствольной коробки;

— разъединить крышку приемника с основанием приемника.

ж) Отделить рычаг затворной рамы от крышки приемника:

— вынуть шплинт оси рычага рамы и отвинтить гайку;

— снять вправо рычаг рамы с его оси и снять шайбу;

— отделить ось рычага рамы от крышки приемника, выдвинув ее влево;

— снять вторую шайбу с оси;

— вытолкнуть ось рычага ползуна и отделить рычаг и ползун; подающие пальцы от ползуна не отделять.

з) Разобрать фиксирующий механизм; утопить гнеток, вытолкнуть опорную пластинку, фиксатор и его пружину, после чего отделить вторую опорную пластинку.

и) Вывернуть упорный винт и отделить защелку приемника и ее пружину.

к) Отделить регулятор от газовой каморы:

— выправить концы шплинта гайки регулятора и при помощи выколотки вынуть шплинт из отверстия;

— отвинтить гайку;

— заметить цифру на регуляторе, стоящую против риски на газовой каморе, после чего, сместив регулятор назад, отделить его от газовой каморы.

л) Отделить ствол от ствольной коробки:

— отвинтить со ствола дульный тормоз;

— отвинтить гайку клина ствола;

— вынуть влево клин и вынуть вверх шайбу и гайку клина ствола;

— сместив ствол вперед, вынуть его из ствольной коробки.

м) Дальнейшую разборку механизмов пулемета производить только в оружейной мастерской.


Сборка пулемёта после полной разборки

26. Сборку пулемета после полной разборки производить в следующем порядке:

а) Соединить ствол со ствольной коробкой:

— вставить задний конец ствола в канал ствольной коробки и дослать его назад до отказа;

— вложить гайку клина в шайбу так, чтобы ее граненая часть прошла сквозь отверстие шайбы, а заплечики уперлись в шайбу;

— вложить шайбу клина ствола в паз, имеющийся в правой стенке ствольной коробки;

— вставить клин слева в поперечное окно ствольной коробки, навинтить гайку на хвост клина ствола;

— навинтить на ствол дульный тормоз.

б) Соединить регулятор с газовой каморой:

— вставить регулятор хвостом в продольный канал переднего выступа газовой каморы и совместить с риской на правой стенке газовой каморы ту цифру, которая стояла против риски до разборки;

— навинтить гайку на регулятор до отказа, совместив с вырезом гайки отверстие регулятора для шплинта;

— вставить шплинт и развести его концы.

в) Собрать приемник:

— соединить ползун с колодкой так, чтобы подающие пальцы находились с левой стороны;

— собрать рычаг ползуна с колодкой так, чтобы переднее плечо входило в паз ползуна и вилка второго плеча была обращена в левую сторону приемника;

— собрать фиксирующий механизм: вставить опорную пластинку в паз с девой стороны колодки; вложить в канал пружину фиксатора и фиксатор; утопить выколоткой фиксатор и вставить в паз с правой стороны вторую опорную пластинку до упора ее в выколотку; отпустить выколотку и дослать опорную пластинку до места, при этом конец фиксатора должен пройти через отверстие пластинки;

- собрать защелку приемника: вложить защелку с пружиной в ее гнездо и дослать их вперед до отказа; ввинтить винт защелки, удерживающий защелку в гнезде;

— надеть на ось рычага шайбу;

— вставить ось в поперечное отверстие крышки приемника с левой стороны и подать ее вправо до отказа, затем надеть на ось вторую шайбу;

— удерживая левой рукой ось рычага за головку, правой рукой надеть рычаг прямоугольным отверстием на ось;

— навинтить гайку на ось до отказа, совместив отверстие оси под шплинт с вырезом гайки;

— вставить шплинт и развести его концы.

г) Присоединить приемник к ствольной коробке:

— совместив отверстия для оси приемника, ввести проушины основания приемника в проушины крышки;

— удерживая приемник в левой руке, надеть его проушину на ушко ствольной коробки;

— вставить справа ось приемника;

— опустить приемник на ствольную коробку;

— совместив отверстие оси под шплинт с вырезом гайки, навинтить гайку на ось до отказа;

— вставить шплинт и развести его концы.

д) Соединить боек с затвором:

— вставить боек в канал остова затвора горизонтальным срезом вверх;

— с левой стороны вставить в отверстие шпильку бойкй и при помощи молотка и выколотки дослать ее до отказа.

е) Соединить отражатель с затвором:

— вставить отражатель в отверстие затвора лыской назад и вверх;

— с левой стороны вставить в отверстие шпильку отражателя и дослать ее при помощи молотка и выколотки до отказа.

ж) Соединить выбрасыватель с затвором:

— вставить пружину, а затем выбрасыватель в гнездо затвора и совместить вырез выбрасывателя с отверстием затвора для оси;

— нажать на головку выбрасывателя большим пальцем левой руки; вставить слева ось выбрасывателя в отверстие; при помощи молотка и выколотки дослать ось до отказа вперед.

з) Надеть на шток газового поршня возвратнобоевую пружину и направляющую трубку поршня и навинтить затворную раму:

— удерживая шток газового поршня отвесно, как при разборке, надеть на шток возвратно-боевую пружину;

— надеть на возвратно-боевую йружину направляющую трубку поршня так, чтобы задний конец ее был обращен кверху;

— плавно осадить направляющую трубку поршня вниз так, чтобы видны были выемы под ключ на штоке;

— наложить ключ-отвертку на выемы штока и плавно отпустить трубку;

— удерживая ключ одной рукой на штоке, другой рукой навинтить муфту с затворной рамой на шток дq совмещения отверстий под шпильку;

— снова осадить направляющую трубку поршня вниз и снять ключ со штока;

— с правой стороны вставить в отверстия шпильку штока и при помощи молотка и выколотки дослать ее влево до отказа;

— вложить пружину шпильки поршня и малой выколоткой дослать ее до отказа.

и) Дальнейшая сборка пулемета производится так, как указано в ст. 23.


Разборка и сборка станка обр. 1938 г. к пулемёту обр. 1938/46 г.

27. Станок в войсках, как правило, не разбирается. Разрешается разбирать станок только при ремонте его в оружейных мастерских и в случае сильного загрязнения или ржавления (после длительных учений, стрельб и т. п.), если прочистить его без разборки невозможно.

28. Разборку станка производить в следующем порядке:

а) Снять щит со станка:

— открепить рукоятки заверток кронштейна щита;

— вынуть щит из пазов вертлюга станка.

б) Снять тело пулемета со станка:

— установить качающуюся часть станка в горизонтальном положении и закрепить ее зажимами грубой вертикальной и горизонтальной наводок;

— отвернуть болты наметок цапфенных гнезд;

— откинуть наметки цапфенных гнезд;

— вывернуть болт заднего крепления тела пулемета из ползуна и вынуть болт;

— снять тело пулемета со станка.

в) Вывернуть отверткой ограничительный винт ползуна.

г) Снять ползун с рукояткой перезаряжания.

д) Вывинтить гайку зажима тонкой наводки и отделить зажим.

е) Вынуть шплинт гайки оси качающейся части станка.

ж) Вывернуть ключом гайку болта оси.

з) Вынуть ось качающейся части станка.

и) Поднять верхний и нижний столы станка вверх до выхода их из вертлюга:

к) Подать в сторону верхний и нижний столы станка так, чтобы колпачок винта механизма тонкой наводки оказался снятым со своей оси, расположенной на основании вертикальной наводки.

л) Вынуть ограничительный болт из косого паза кронштейна нижнего стола.

м) Отвернуть два винта кронштейна механизма тонкой наводки.

н) Отделить кронштейн с механизмом тонкой наводки от основания кронштейна. Отделить механизм тонкой наводки от кронштейна.

о) Вынуть шплинт оси хомута (вертикального зажима).

п) Вынуть ось хомута, разъединив его переднюю часть с тягой зажима вертикальной наводки.

р) Вынуть тягу вместе с рукояткой вертикального зажима.

с) Отделить от вертлюга основание вертикальной наводки, откинув вперед переднюю часть хомута.

т) Вывернуть болт горизонтального зажима с рукояткой.

у) Отделить горизонтальный хомут, разводя его части в стороны.

ф) Снять вертлюг со стола станка.

х) Отвернуть замок хода и отделить ход от станка.

ц) Снять верхний качающийся стол с нижнего качающегося стола.

ч) Дальнейшая разборка станка производится в оружейной мастерской.

29. Сборку станка производить в следующем порядке:

а) Соединить верхний качающийся стол с нижним качающимся столом.

б) Соединить ход со станком.

в) Соединить вертлюг со столом.

г) Вложить вертлюг в окно стола.

д) Надеть на вертлюг хомут и ввинтить болт зажима.

е) Соединить основание вертикальной наводки с вертлюгом.

ж) Вставить тягу с рукояткой вертикального зажима.

з) Вставить ось хомута и соединить его с тягой зажима вертикальной наводки.

и) Вставить шплинт оси хомута вертикального зажима.

к) Присоединить механизм тонкой наводки к кронштейну.

л) Присоединить кронштейн с механизмом тонкой наводки к кронштейну.

м) Завернуть винты кронштейна механизма тонкой наводки.

н) Вставить ограничительный болт в косой паз кронштейна нижнего стола.

о) Надеть колпачок на винт механизма тонкой наводки.

п) Соединить качающуюся часть станка с вертлюгом.

р) Вставить ось качающейся части станка в проушины вертлюга.

с) Завернуть ключом гайку болта оси. т) Вставить шплинт гайки оси качающейся части стола.

у) Соединить зажим тонкой наводки и завернуть его гайку.

ф) Надеть ползун с рукояткой перезаряжания.

х) Завернуть ограничительный винт ползуна.

ц) Соединить тело пулемета со станком.

ч) Вставить и ввернуть болт заднего крепления тела пулемета в ползун.

ш) Накинуть наметки цапфенных гнезд и закрепить их болтами.

щ) Закрепить качающуюся часть стола зажимами грубой вертикальной и горизонтальной наводки.

э) Вставить щит в пазы вертлюга станка и закрепить его рукоятками заверток кронштейна.


Замена ствола

30. Замену ствола производить в следующем порядке:

а) Разрядить пулемет.

б) Разъединить направляющую трубку поршня со стволом.

в) Отделить ствол от ствольной коробки:

— отвинтить гайку клина ствола;

— вынуть влево клин, вынуть вверх шайбу клина ствола вместе с гайкой;

— вынуть ствол из ствольной коробки;

— если ствол не вынимается, поворачивать его, пока он не сдвинется с места;

— вставить ствол в канал ствольной коробки, дослать его до отказа назад и закрепить клином ствола.

г) Соединить направляющую трубку поршня со стволом, наблюдая, чтобы ее передняя часть вошла в продольный канал газовой каморы.


Пользование газовым регулятором

31. Пулеметы, поступающие в воинские части, имеют регулятор, установленный на среднем газовом отверстии; риска газовой каморы находится против цифры «3,5» газового регулятора. Такая установка регулятора обеспечивает надежную работу пулемета при нормальных условиях до 1000 выстрелов.

После производства 1000 выстрелов подвижные части пулемета действуют более энергично (это можно определить по увеличивающейся скорострельности, а также по энергичному вылету отраженной гильзы). Следствием этого являются сильные удары, влекущие преждевременный износ, а иногда и поломку частей пулемета. В этих случаях регулятор следует устанавливать на наименьшее газовое отверстие (цифру «28» или «3» газового регулятора).

Регулятор газовой каморы переводить с меньшего отверстия на большее в следующих случаях:

— если вполне исправный, тщательно вычищенный и подготовленный к стрельбе пулемет дает частые задержки, вызываемые неполным отходом подвижных частей в заднее положение;

— если сильно загрязнены подвижные части пулемета во время стрельбы и нет времени произвести чистку пулемета.

Перестановку регулятора на очередное газовое отверстие производить в следующем порядке:

а) Отделить регулятор от газовой каморы:

— выправить концы шплинта гайки регулятора и вынуть его из отверстия;

— отвинтить гайку и, сместив регулятор назад, отделить его от газовой каморы.

б) Очистить отверстие регулятора и газовую камору от нагара и загрязнений.

в) Соединить регулятор с газовой каморой:

— вставить регулятор в канал переднего выступа газовой каморы и совместить необходимое газовое отверстие (цифру) с установочной риской на газовой каморе;

— совместив отверстие регулятора под шплинт с вырезом гайки, навинтить гайку регулятора до отказа;

— вставить шплинт и развести его концы.
