Общие сведения по устройству пулемёта Максима
Станковый пулемет Максима обр. 1910 г. относится к системам автоматического оружия с отдачей ствола (короткий ход).
Запирание осуществляется механизмом кривошипно-шатунного типа (шатун и мотыль).
Спусковой механизм пулемета рассчитан на ведение только автоматического огня и имеет предохранитель от случайных выстрелов.
Питание пулемета патронами пооизводится из приемника ползункового типа с металлической или холщовой лентой на 250 патронов.
Ствол при стрельбе охлаждается жидкостью, помещенной в кожухе.
Прицел пулемета стоечный, мушка с прямоугольной вершиной.
Пулемет имеет подвижный ствол 1 (рис. 2), соединенный цапфами с двумя станинами 2 рамы. Между станинами рамы помещаются замок 3, шатун 4 и мотыль 5. Ось мотыля проходит через отверстия в задних концах станин рамы. С правой стороны на шестигранник оси мотыля насажена рукоятка б. К левому концу оси при помощи эксцентрического барабана с цепочкой прикреплена возвратная пружина, передний конец которой натяжным винтом неподвижно соединен с коробкой возвратной пружины, надетой на шипы левой стенки короба. Спереди в кожух пулемета ввинчен надульник.
При выстреле пороховые газы стремятся отбросить замок назад, но замок сзади поджат шатуном 4 и мстылем 5, образующими между собой тупой угол а, обращенный вершиной вверх. Мотыль при этом упирается в выступы 2в станин рамы.

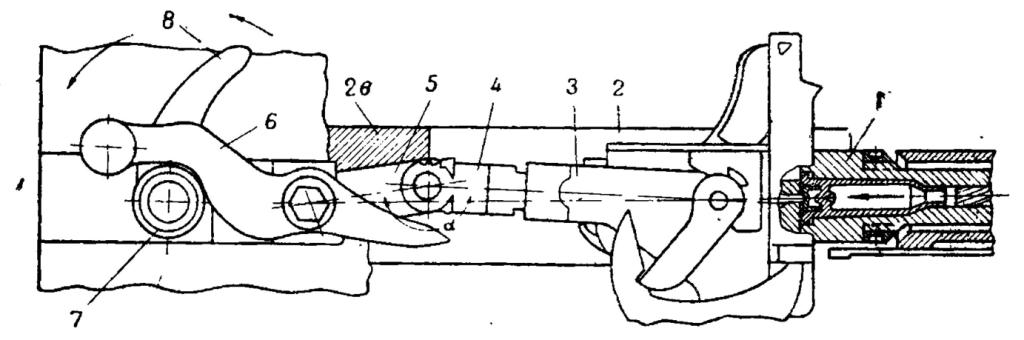

Рис. 2. Канал ствола заперт. Под давлением пороховых газов подвижная система движется назад:
1 — ствол; 2 — левая станина рамы; 2в — выступ левой станины рамы; 3 — замок; 4 — шатун; 5 — мотыль;
6 — рукоятка; 7 — ролик; 5 — задержка; 8 — тупой угол, образованный между шатуном и мотылем
Давление пороховых газов через ось мотыля заставляет двигаться назад раму, которая увлекает за собой сгвол с замком. Совместное движение замка со стволом продолжается до тех пор, пока рукоятка не коснется ролика. К этому моменту пуля успевает покинуть канал ствола. Пороховые газы, вырываясь вслед за пулей из канала ствола и попадая в надульник, действуют на дульный утолщенный срез ствола, ускоряя отход подвижных частей назад.
Рукоятка, встретив на своем пути ролик 7, начинает поворачиваться (рис. 3). Поворот рукоятки вызывает поворот мотыля 5, в результате чего тупой угол а между мотылем и шатуном «изламывается» вершиной вниз, а замок 3, получив добавочное ускорение, отходит от ствола 1 и извлекает из продольного окна приемника очередной боевой патрон, а из патронника — стреляную гильзу. При этом происходит взведение ударника и сжатие боевой пружины.

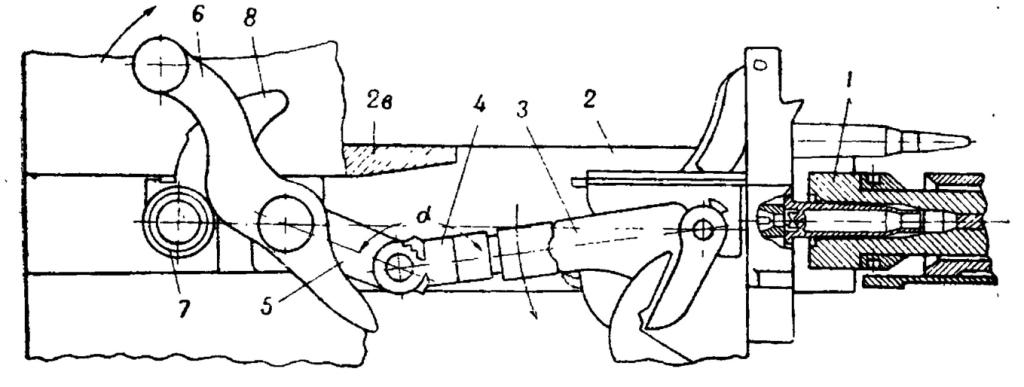

Рис. 3. Схема отпирания канала ствола:
1 — ствол; 2 — левая станина рамы: 2 — выступ левой станины рамы; 3 — замок; 4 — шатун; 5 — мотыль; 6 — рукоятка; 7 — ролик;
8 — задержка; а — угол между шатуном и мотылем, обращенный вершиной вниз, определяет величину отхода замка от ствола
После прекращения движения подвижных частей назад растянутая возвратная пружина, сжимаясь, возвращает подвижные чачсти в исходное положение для нового выстрела.

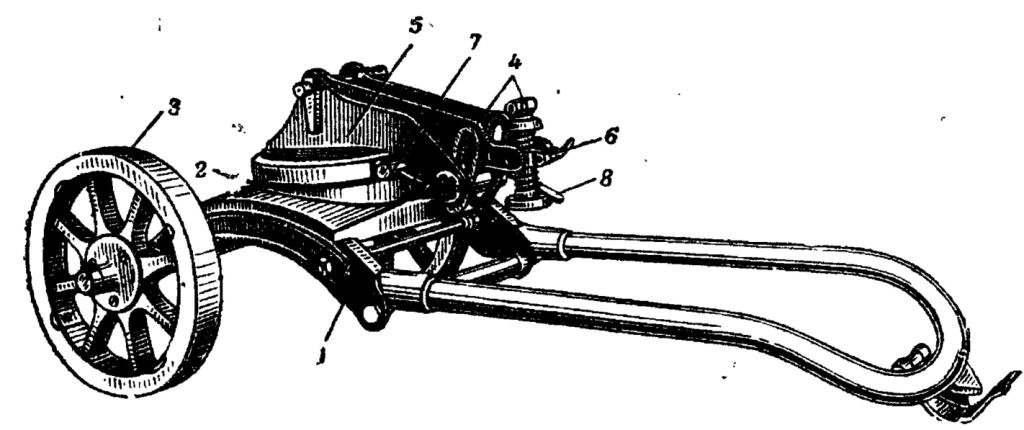

Рис. 4. Станок Соколова:
1 — остов станка; 2 — стол; 3 — левое колесо хода; 4 — механизм вертикального наведения: 5 — механизм горизонтального наведения;
6 — зажимное приспособление механизма тонкой вертикальной наводки; 7 — зажимное приспособление механизма горизонтальной наводки;
8 — зажимное приспособление механизма грубой вертикальной наводки
Пулемет устанавливается на станок Соколова (см. рис. 1). Станок обеспечивает устойчивость пулемета при стрельбе по наземным целям и облегчает перевозку пулемета вручную при перемене огневой позиции на короткие расстояния.
Станок (рис. 4) состоит из остова 1, стола 2 и щита (см. рис. 53). Для наведения пулемета в цель стол станка имеет механизмы горизонтального 5 и вертикального 4 наведения с зажимными приспособлениями 6, 7 и 8.
На каждый пулемет положено иметь комплект запасных частей для замены неисправных и принадлежность для разборки и сборки, чистки и смазки пулемета, а также для устранения неисправностей в нем.
