7,62-мм станковый пулемёт системы Максима обр. 1910 г.


Устройство и взаимодействие частей и механизмов пулемёта

Крышка короба


Крышка короба (рис. 15) служит для закрывания короба сверху, удерживания приемника в вырезе короба и крепления на ней прицела.

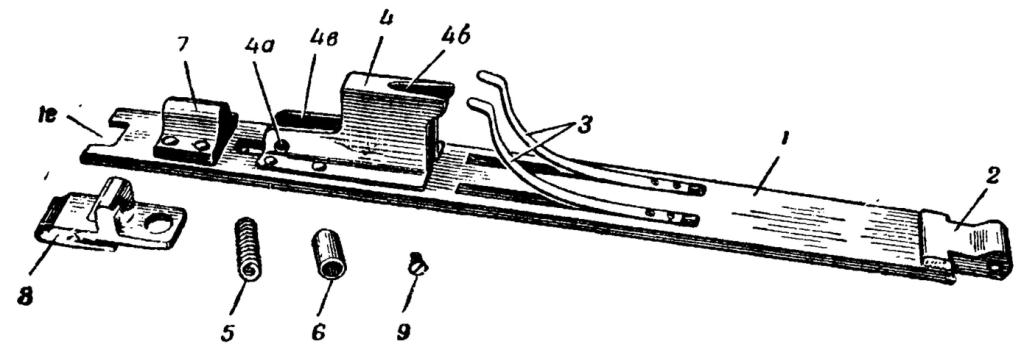

Рис. 15. Крышка короба:

Рис. 15. Крышка короба:

1 — крышка (72); 1е — вырез для застежки; 2 — ушко крышки (73); 3 — пружины крышки (82);4 — пресс (84А); 4а— отверстие для оси стойки прицела;

46 — вырез для прохода гребня остова замка; 4в — проушина пресса; 5 — прушина застежки (79); 6 — наперсток пружины застежки (80);

7 — поддержка (78); 8 — застежка (77); 9 — винт застежки (81)


Крышка короба изогнута для обеспечения более плотного прилегания ее к ребрам стенок короба. К переднему концу крышки приклепано четырьмя заклепками ушко 2, соединяющее крышку с коробом. Ушко имеет отверстие, через которое проходит ось крышки. Сверху на крышке имеется выем для ребра 1р (см. рис. 34) стойки прицела и прямоугольное окно для основания стойки прицела. Сзади имеется прямоугольный вырез 1е для застежки 8 крышки, а впереди этого выреза — отверстие для винта 9 застежки.

Снизу к крышке приклепаны две пластинчатые пружины 3, которые давлением на рожки боевой личинки помогают боевой личинке 2 (см. рис. 10) опускаться вниз при отходе замка назад.

Каждая пружина приклепана к крышке двумя заклепками.

Сзади этих пружин к крышке приклепан пресс 4, обеспечивающий прилегание горизонтальной площадки остова замка к ребрам станин рамы при выходе замка из пазов станин рамы во время работы пулемета. Пресс имеет проушину 4в в которой помещается основание стойки прицела, закрепляемое осью 7 (см. рис. 35), которая проходит через отверстие 4а. В передней части пресса имеется вырез 4б, через который проходит гребень 1е (см. рис. 12) остова замка при отходе замка назад. Внутри к стенкам пресса приварен вкладыш, в котором имеется гнездо для помещения пружины 6 (см. рис. 35) и ее наперстка 5.

Поддержка 7 (см. рис. 15) приклепана к крышке четырьмя заклепками» Внутри поддержки помещаются наперсток 6 и пружина 5 застежки. Заклепки ушка 2 и поддержки одинаковы как по длине, так и по диаметру. Они имеют .потайные головки.

Застежка 8 служит для запирания крышки в закрытом положении. Она удерживается на крышке концом винта 9, проходящего через её круглое отверстие. Снизу застежка имеет зуб для сцепления с затыльником в закрытом положении. Задний срез застежки имеет насечку для предотвращения соскальзывания пальца руки при открывании крышки. Застежка все время отжимается в заднее положение винтовой цилиндрической пружиной 5, помещаемой в наперсток 6.
