7,62-мм станковый пулемёт системы Максима обр. 1910 г.


Устройство и взаимодействие частей и механизмов пулемёта

Спусковая тяга


Спусковая тяга 1 (рис. 17) служит для вывода шептала нижнего спуска из-под боевого взвода лодыжки. Между загнутым (задним) концом 1а и шипом 2 имеется гнездо для нижнего конца спускового рычага. Снизу к тяге прикреплен шип с головкой, который вставляется в вырез дна короба и направляет движение заднего конца тяги.

У переднего конца к спусковой тяге прикреплен поперечный выступ 5, который при оттягивании тяги назад отводит хвост нижнего спуска. Круглое отверстие 1б, совпадающее с отверстием дна короба, предназначено для стока воды и смазки. К переднему концу тяги приварена контактной сваркой пластинка 1г. Тяга и пластинка имеют общее отверстие 1в с продольной прорезью для помещения шипа дна короба.

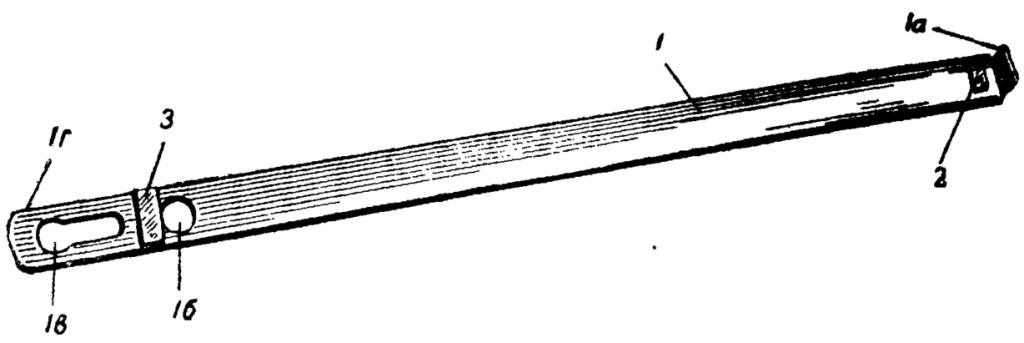

Рис. 17. Спусковая тяга:

Рис. 17. Спусковая тяга:

1 — спусковая тяга (70); 1а — загнутый конец; 16 — отверстие; 1в — отверстие с продольной прорезью;

1г — пластинка (70Д); 2 — шип (71А); 3 — поперечный выступ спусковой тяги (70г)
