5,6 - мм самозарядные пистолеты Марголина (спортивные)


Назначение пистолетов


5,6-мм самозарядные пистолеты Марголина предназначены для спортивных и тренировочных стрельб на коротких расстояниях.

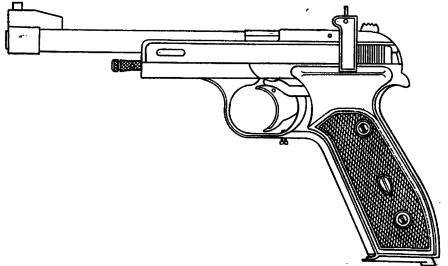

Рис. 1. Общий вид пистолета модели МЦМ

Рис. 1. Общий вид пистолета модели МЦМ


Пистолет модели МЦМ (рис. 1) предназначен для стрельбы на дальность 25 м, а пистолеты первых годов изготовления (рис. 2) — длинноствольный и короткоствольный — для стрельбы на дальность 50 м. Для стрельбы из этих пистолетов применяются 5,6-мм спортивно-охотничьи и целевые винтовочные патроны бокового огня.

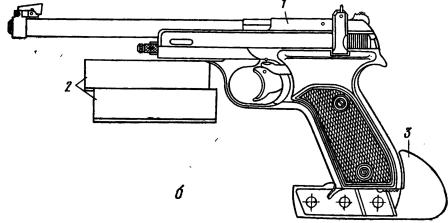

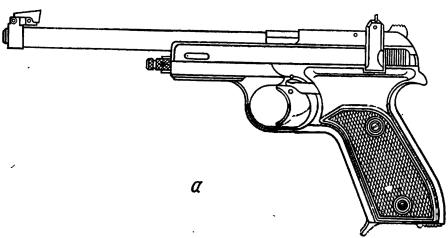

Рис. 2. Общий вид пистолета первых годов изготовления: Рис. 2. Общий вид пистолета первых годов изготовления:

Рис. 2. Общий вид пистолета первых годов изготовления:

а — без грузов и гриба; б — с грузом и грибом; 1 — пистолет; 2 — балансирные грузы; 3 — опорный гриб


Пистолет модели МЦУ (рис. 3) предназначен для стрельбы на дальность 25 м. Для стрельбы из этого пистолета применяются 5,6-мм целевые укороченные патроны бокового огня.

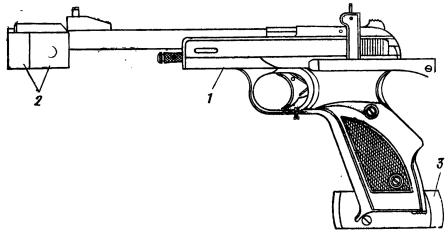

Рис. 3. Общий вид пистолета модели МЦУ с грузами и грибом:

Рис. 3. Общий вид пистолета модели МЦУ с грузами и грибом:

1 — пистолет; 2 — балансирные грузы; 3 — опорный гриб

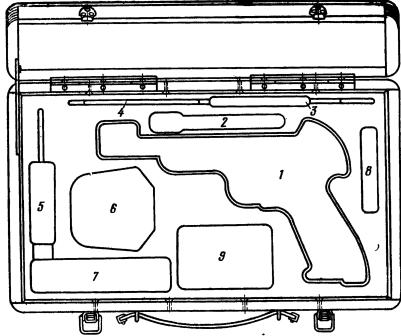

Рис. 4. Футляр для укладки пистолета модели МЦМ:

Рис. 4. Футляр для укладки пистолета модели МЦМ:

1 — гнездо для пистолета; 2 — гнездо для запасного магазина; 3 — гнездо для выколотки; 4 — гнездо для шомпола; 5 — гнездо для протирочного материала;

6 — гнездо для масленки; 7 — гнездо для запасных деталей; 8 — гнездо для протирочного материала; 9 — гнездо для коробок с патронами


Пистолет Марголина — Оружие самозарядное. Стрельба из пистолета ведется только одиночными выстрелами.

Принцип работы автоматики пистолета основан на использовании энергии отдачи свободного затвора.

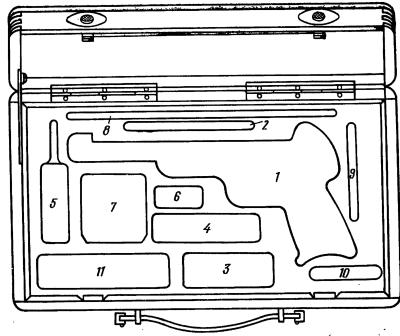

Рис. 5. Футляр для укладки пистолета первых годов изготовления:

Рис. 5. Футляр для укладки пистолета первых годов изготовления:

1 — гнездо для пистолета; 2 — гнездо для запасного магазина; 3 — гнездо для балансирных грузов; 4 — гнездо для опорного гриба;

5 — гнездо для отвертки; б — гнездо для калибромера; 7 — гнездо для масленки; 8 — гнездо для шомпола; 9 — гнездо для выколотки;

10 — гнездо для протирочного материала; 11 — гнездо для патронов в коробках


Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями: флажковым предохранителем и разобщителем.

Питание пистолета патронами производится из отъемного магазина. Пистолет и ЗИП хранятся в деревянном футляре (рис. 4 и 5).


Технические данные пистолетов Марголина

Наименование данных

Пистолет модели

Пистолет первых годов изготовления

МЦМ

МЦУ

длинноствольный

короткоствольный

Калибр, мм

5,6

5,6

5,6

5,6

Масса, кг

1,2

1,3

1,4

1,36

Длинна пистолета, мм

300

300

270

230

Длинна ствола, мм

152

165

180

140

Длинна прицельной линии, мм

220

220

205

165

Число нарезов

6

6

6

6

Ёмкость магазина (колличество патронов), шт

6

6

10

10

Скорость полёта пули на расстоянии 10 м от дульного среза, м/с

300

215

285

270

Масса пули, г

2,5

2,15

2,5

2,5

Масса патрона, г

3,5

2,8

3,5

3,5

Тип пороха

Сферический или мелкозернистый, пористый

Мелкозернистый, пористый

Сферический или мелкозернистый, пористый

Давление пороховых газов, кг/см2

1300

400

1300
