Устройство винтовки

Общие понятия

Винтовка системы "Манлихер" обр. 1895 г. имеет следующие данные: калибр — 8,00 мм, длина без штыка — 1,27 м; длина со штыком — 1,65 м; вес без штыка — 3,65 кг; вес со штыком — 4 кг; начальная скорость 620 м/сек; прицельная дальность по прицелу — 2600 шаг. (1 950 м) магазин серединный на 5 патронов.

Описание частей

(рис. 1)

Рис. 1.

Ствол (рис. 2)

Ствол служит для направления полета пули. Внутри ствол имеет канал с 4 нарезами, вьющимися слева вверх направо. Нарезы сообщают пуле вращательное движение, чем придают ей устойчивость при полете.

Задний конец канала ствола имеет форму боевого патрона и носит название патронника.

Патронник служит для помещения очередного патрона тогда, когда винтовка заряжена. Патронник соединен с нарезной частью канала посредством пульного входа. Снаружи стврл имеет кольцевое основание мушки и основание прицельной колодки.

Прицел и мушка (рис. 2)

Прицел и мушка составляют прицельное приспособление и служат для наведения винтовки в цель на различные расстояния.

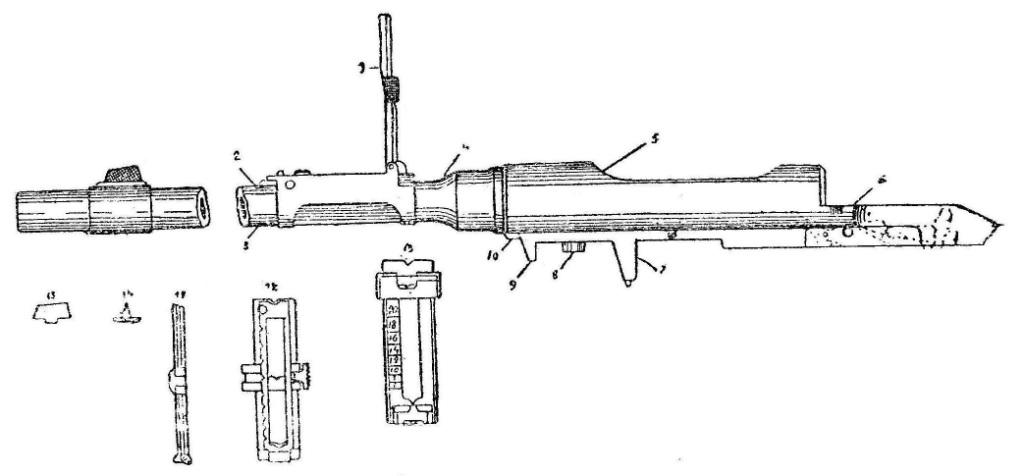

Рис. 2.

1. Прицельная рамка.

2. Основание прицела.

3. Ствол.

4. Утолщенная часть.

5. Ствольная коробка.

6. Хвост.

7. Упор.

8. Дыра соединительного винта.

9, 10. Выступ.

11, 12. Прицельная рамка.

13, 14. Мушка.

15. Прицельная рамка.

Тип прицела у винтовки „Манлихер" рамочный, открытый.

Прицел составляют:

а) прицельная колодка с пружиной, удерживающей рамку в поднятом или опущенном положении;

б) прицельная рамка с 3 прорезями:

1 прорезь для прицеливания при опущенной рамке на 500 шаг. - постоянный прицел; остальные 2 прорези для прицеливания при поднятой прицельной рамке: одна - в нижней связи рамки, обозначенная числом 3, для стрельбы на 300 шаг., другая - на верхнем обрезе рамки, обозначенная числом 26, для стрельбы на 2 600 шаг.;

в) хомутик с прорезью для прицеливания на расстоянии от 600 до 2 400 шаг.; в хомутике имеется защелка с пружиной для удержания его на делениях рамки; деления в шагах: шаг считается равным 0, 75 м;

г) мушка треугольная вдвинута в поперечный паз своего основания.

Ствольная коробка (рис. 2)

Ствольная коробка служит для помещения запирающего и спускового механизмов с ударным и выбрасывающим приспособлениями.

Ствольная коробка имеет:

а) верхнее окно для вкладывания патронов при заряжании:

б) вырез для предохранителя;

в) нижнее окно для подачи патронов из магазинной коробки в ствольную, а также для прохода их при наполнении магазина;

г) паз для помещения обоймы.

Внутри ствольной коробки имеются:

а) боковые продольные пазы для прохода и помещения боевых выступов затвора, боевой личинки и продольных выступов стебля затвора;

б) кольцевой паз, задние стенки которого служат при закрытом затворе для опоры боковых выступов.

Снизу ствольной коробки имеются:

а) 2 выступа для упора ствола в ложе, (задний из них служит продолжением передней стенки магазинной коробки);

б) между выступами — завинтованное гнездо для соединительного винта, скрепляющего магазинную коробку со стволом;

в)продольный паз с двумя окнами для помещения частей спускового механизма с отражателем стреляных гильз.

Ствольная коробка заканчивается хвостом, с завинтованной дырой для хвостового винта.

Запирающий механизм с ударным и выбрасывающим приспособлениями (Затвор)

Затвор (рис. 3) служит для досылания патронов в патронник, запирания канала ствола при выстреле, производства выстрела и выбрасыва¬ния стреляной гильзы из патронника. Запирание ствола достигается вхождением боковых выступов стебля затвора в кольцевой паз ствольной коробки и упором задних выступов в опорную плоскость кольцевого паза.

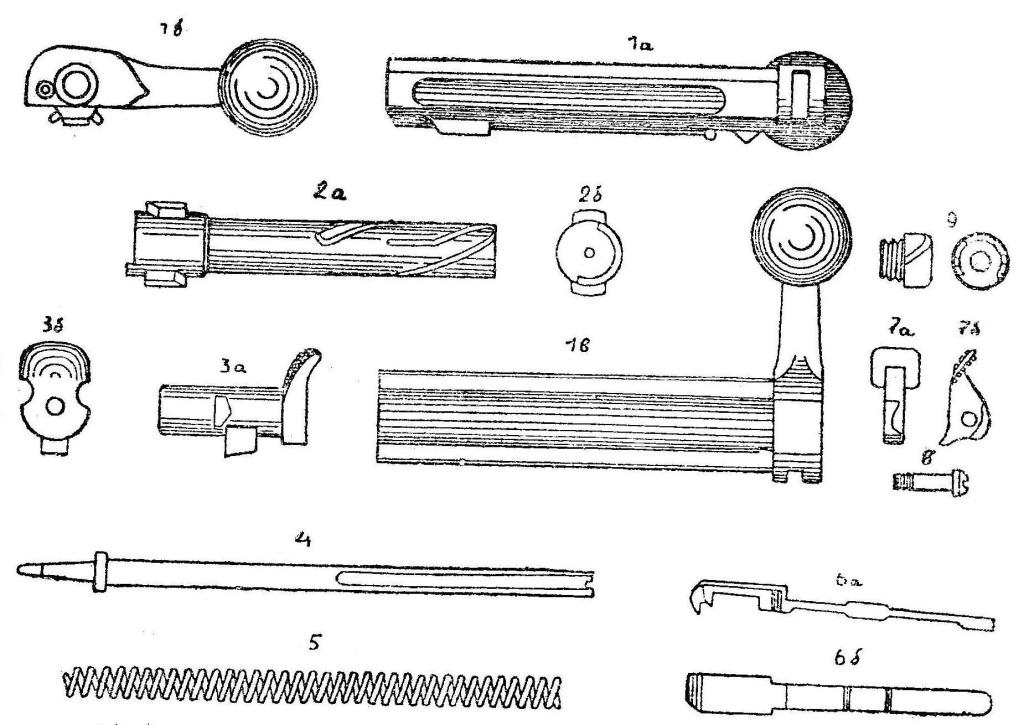

Рис. 3

1а, 2б, 3в. Стебель затвора.

2а, 2б. Боевая личинка.

3а, 3б. Курок

4. Ударник.

5. Боевая пружина.

6а, 6б. Вы6расыватель.

7а, 7б. Предохранитель.

8. Болт предохранителя.

9. Муфта боевой личинки.

Затвор составляют следующие части.

1. Стебель затвора с предохранителем. Снаружи стебель завтора имеет: 2 боковых продольных гребня для направления, движения затвора; рукоятку для дейсхвия затвором; прорезь для предохранителя (с противоположной стороны рукоятки), 2 продольных выступа для удержания в ствольной коробке открытого затвора; двугорбный выступ для устранения совместно с выступом спускового рычага возможности спуска курка при не вполне закрытом затворе.

Внутри стебель затвора имеет канал с двумя винтовыми выступами для поворота боевой личинки при открывании и закрывании затвора; паз для помещения выбрасывателя; кольцевой выступ для направления ударника и воспрепятствования ему вывинчиваться из курка.

2. Боевая личинка служит для запирания патронника. Снаружи она имеет: полувенчик для удержания вместе с выбрасывателем стреляных гильз после выстрела до удаления их из ствольной коробки; 2 боевых выступа; стебель с двумя винтовыми вырезами для поворота боевой личинки винтовыми выступами стебля затвора при открывании и закрывании затвора и паз для прохода отражателя.

Внутри боковая личинка имеет канал с завинтованным концом для ввинчивания муфты боевой личинки, удерживающей в канале боевой личинки ударник с надетой на него боевой пружиной.

3. Выбрасыватель для извлечения гильзы или патрона из патронника.

4. Курок для постановки и удержания ударника на боевом взводе. Снаружи он имеет: выступ с боевым взводом, предохранительный вырез и гребень с насечкой или пуговку для оттягивания ударника на боевой взвод при закрытом затворе.

Внутри курок имеет канал с винтовою нарезкою для ввинчивания ударника в курок.

5. Ударник с бойком для удара по капсюлю. Он имеет продольный срез, который препятствует ударнику вывинчиваться из курка.

6. Боевая пружина для сообщения ударнику движения вперед.

7. Муфта боевой личинки для закрепления ударника с боевой пружиной в канале боевой личинки.

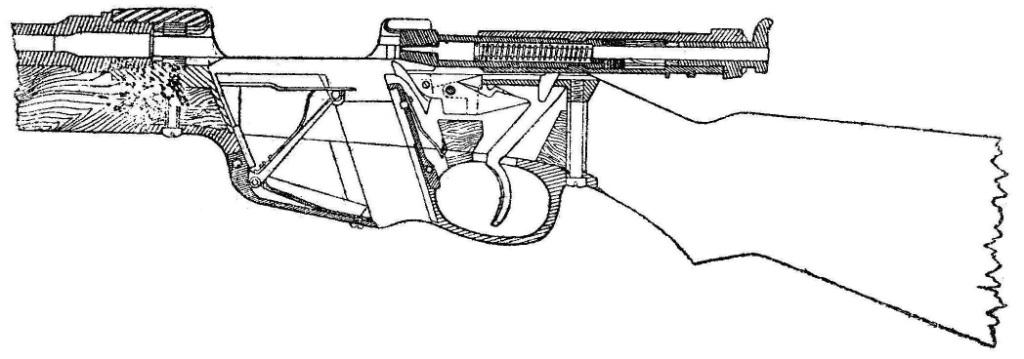

Спусковой механизм с отражающим приспособлением (рис. 4)

Спусковой механизм служит для приведения в действие ударного приспособлении при производстве выстрела.

Рис. 4.

Спусковой механизм состоит из спускового крючка, спускового рычага, шептала и отражателя стреляных гильз.

1. Спусковой крючок имеет головку с хоботом для нажатия на спусковой рычаг; верхняя раздвоенная часть головки служит затворною задержкою; хвост для накладывания пальца.

2. Спусковой рычаг имеет: выступ для устранения совместно с двугорбым выступом на стебле затвора возможности спуска курка при не вполне закрытом затворе; паз для помещения шептала и отражателя; дыру для болта спускового механизма и дыры для шпильки отражателя.

3. Шептало для удержания курка на боевом взводе.

4. Отражатель стреляных гильз для удаления их из ствольной коробки.

Магазин

Магазин служит для помещения запаса очередных патронов и подающего механизма. Его составляют следующие части.

1. Магазинная коробка для помещения патронов и подающего механизма. Спереди на ней находится дыра для винта, соединяющего магазинную коробку со ствольною; снизу - дыра для винта, соединяющего крышку магазинной коробки с этой коробкой; внутри короткие пазы для направления обоймы с патронами, а внизу - окно для прохода обоймы после подачи последнего патрона и около спусковой скобы - сквозная прорезь для защелки обоймы и дыры для оси защелки.

2. Подающий механизм состоит из: подавателя и рычага с их пружинами и крышки магазинной коробки.

3. Спусковая скоба служит для предохранения хвоста спускового крючка от нечаянного на него нажатия; имеет щель для прохода хвоста спускового крючка и дыру для хвостового винта.

Ложа

Ложа - ореховая. Ложа служит для соединений всех частей винтовки и удобства действия ею при производстве выстрела и нанесении удара штыком. Ложа состоит из цевья, шейки и приклада.

Ствольная накладка

Ствольная накладка служит для предохранения рук от ожога нагретым стволом при стрельбе.

Штык-кинжал

Штык-килжал служит для того, чтобы колоть им в бою. Штык имеет: клинок перекрестье, которым штык насаживается на ствол, рукоятку с пружиною и защелкою, которая скрепляет штык с верхним ложевым кольцом.

Прибор

Прибор служит для скрепления частей винтовки. Его составляют: 2 ложевых кольца с их винтами для соединения ствола и ствольной накладки с ложею; верхнее кольцо имеет стержень для составления ружей в козлы; 2 антабки для ружейного ремня; затылок; винты хвостовой и соединительный.

Боевой патрон и обойма

Боевой патрон состоит: из гильзы, капсюля, заряда пороха и пули.

Гильза из латуни, с дульцем для пули; гильза служит помещением для заряда пороха. На заднем конце гильзы — шляпка с закраиной, за которую закрепляется своим зацепом выбрасыватель. Гильза на шляпке имеет гнездо для помещения капсюля. В гнезде помещаются наковальня и затравочные отверстия, сквозь которые к пороху проходит искра от разбитого капсюля.

Капсюль — также из латуни, имеет вид чашечки. В нее насыпается взрывчатое вещество (обыкновенно гремучая ртуть), которое накрываетсятся тонким оловянным кружком.

Заряд состоит из бездымного пороха.

Пуля имеет овальную форму (тупая) и состоит из оболочки, изготовляемой из листовой стали с накладным никелем, и сердечника. Сердечник из свинца и сурьмы.

В гильзе пуля закрепляется обжимкой дульца и кернением. Патроны собраны по 5 штук в обойму коробчатой формы, вставляемую при заряжании в магазинную коробку.

Работа механизмов винтовки

(взаимодействие частей винтовки при производстве выстрела)

Части винтовки при производстве ряда последовательных выстрелов совершают над очередным патроном, следующую работу.

1. Подающий механизм подает очерёдной патрон из магазинной коробки в ствольную.

Очередной патрон при закрытом затворе лежит на лотке подавателя и удерживается от выдвижения вверх нижней поверхностью затвора.

Очередной патрон при открытом затворе, не удерживаемый нижней поверхностью затвора, силою разжимающей пружины рычага выдвигается в ствольную коробку.

Движением затвора вперед очередной патрон захватывается чашечкой боевой личинки и, скользя по площадке подавателя и направляющим скосам ствольной коробки, досылается в патронник.

2. Запирающий механизм плотно запирает ствол при выстреле, не допуская прорыва пороховых газов в сторону стрелка.

Боевые выступы боевой личинки при движении затвора вперед скользят по продольным правому и левому пазам ствольной коробки. При затворе в крайнем переднем положении боевые выступы, войдя в кольцевой паз, находятся в горизонтальной плоскости.

При дожимании рукоятки затвора вперед винтовые выступы канала стебля затвора давят на соответствующие винтовые вырезы трубки боевой личинки и поворачивают боевую личинку направо. Боевые выступы входят в кольцевой паз и, располагаясь в вертикальной плоскости (правый выступ - внизу, левый - наверху), прилегают своими задними гранями к задней стенке опорной плоскости кольцевого паза и, прочно запирая ствол, не допускают прорыва газов в сторону стрелка.

3. Спусковой механизм удерживает курок с ударником от произвольного спуска.

В шептало взведенный курок упирается своим боевым выступом. При нажатии на спусковой крючок шептало выходит из-под боевого взвода курка.

По окончании нажатия на спусковой крючок сжатая спиральная пружина стремится разжаться и, разжимаясь, возвращает части спускового механизма в первоначальное положение.

4. Ударный механизм разбивает капсюль, воспламеняющий порох в патроне.

Если курок взведен и пружина сжата, то курок удерживается шепталом; ударник, скрепленный с курком, сжимает своим венчиком боевую пружину, упирающуюся своим другим концом в муфту боевой личинки.

Если курок спущен и пружина разжалась, то ударник, скрепленный с курком, под действием разжимающейся боевой пружины стремительно скользит вперед и бьет бойком по капсюлю.

---
