Устройство частей (механизмов) НРС


Нож

Нож (рис. 10) состоит из клинка 1, ограничителя 5, рукояти 11 стопорного винта 20. Соединение рукояти и ограничителя с клинком неразъемное.

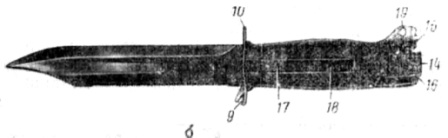

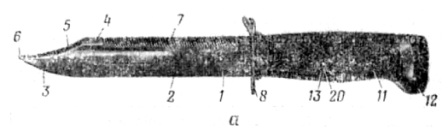

Рис. 10. Нож: Рис. 10. Нож:

Рис. 10. Нож:

а — вид слева; б — вид справа: 1 — клинок; 2—лезвие; 3 — скос лез-вня: 4 — обух; 5 — скос обуха; 6 — острие; 7 - пила; 5 — ограничитель; 9 — паз; 10 — прорезь прицела; 11 — рукоять; 12 — головка; 13 — отверстие; 11 — полость; 15 — паз; 16 — паз; 17 — продольный выем; 18 — паз; 19 — мушка; 20 — стопорный винт


Клинок 1 служит для пробития стальных листов острием, перепиливания пилой, резания лезвием. Он имеет лезвие 2, скос лезвия 3, обух 4, скос обуха 5, острие 6. На обухе клинка имеется пила 7.

Ограничитель 8 служит для упора и предохранения руки при нанесении ударов клинком. Он имеет паз 9, в который входит закраина гильзы при экстракции ее из ствола, и прорезь прицела 10.

Рукоять 11 служит для удобства удержания ножа в руке* Она имеет головку 12, отверстие 13 для стопорного винта, внутреннюю полость 14 для размещения стреляющего устройства или вкладыша, паз 15 для спуска, паз 16 для предохранителя, продольный выем 17 и паз 18 для размещения взводителя, мушку 19 для прицеливания. Рукоять изготовлена из пластмассы.

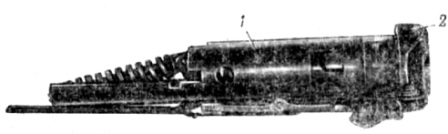

Рис. 11. Стреляющее устройство:

Рис. 11. Стреляющее устройство:

1 — коробка собранная; 2 — ствол собранный


Стопорный винт 20 служит для крепления внутри рукояти стреляющего устройства или вкладыша. Он имеет головку, кольцевую проточку для размещения стопорного кольца, удерживающего винт в рукояти от выпадания, резьбовую часть для ввертывания в клинок и цилиндрическую — для захода в вырез ствольной коробки.


Стреляющее устройство

Стреляющее устройство — однозарядное, с предварительной постановкой курка на боевой взвод, предназначено для ведения стрельбы из рукояти ножа. Оно состоит (рис. 11) из коробки собранной 1 и ствола собранного 2.

Коробка собранная (рис. 12) состоит из коробки с накладкой 1 и расположенных на ней деталей и механизмов: предохранителя 2, ударно-спускового механизма 3 и механизма взведения 4.

Коробка с накладкой (рис. 13) служит для соединения всех частей и механизмов, стреляющего устройства. Коробка 1 и накладка 2 соединены между собой с помощью сварки. Коробка представляет собой полый цилиндр с хвостовиком. В передней части коробка имеет вырез 3 для размещения запирающего зуба рычага запирания, отверстие 4 и пазы 5 для прохода ствола с боевыми выступами, два симметрично расположенных выреза 6. образующих боевые упоры, и глухое отверстие 7 для размещения пружины шептала.

Примечание. У ножей раннего выпуска вырезы 6 смещены ближе к хвостовику коробки. Соответственно смещены и боевые выступы на! стволе. Одновременно в одном из двух пазов 5 расположен штырь, а в боевом выступе ствола — паз для обеспечения вхождения ствола в коробку в строго определенном положении.

В донной цилиндрической части коробка имеет отверстие 8 для удобства проверки выхода бойка, отверстие 9 для прохода бойка к капсюлю патрона, поперечный паз 10 для соединения с клинком и отверстие 11 для оси курка.

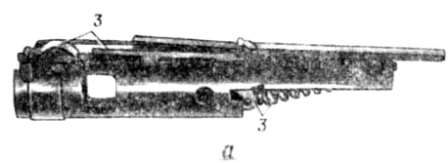

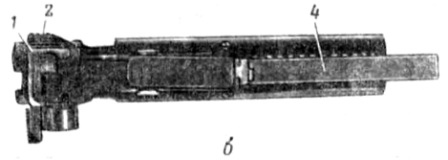

Рис. 12. Коробка собранная: Рис. 12. Коробка собранная:

Рис. 12. Коробка собранная:

а — вид сбоку: б — вид сверху; 1 — коробка с иакладкоД; 2 — предохраннтель; 3 — ударно-спусковой механизм; 4 — механизм взведения


Хвостовик коробки имеет продольный паз 12 для размещения курка и взводителя, паз 13 для размещения боевой пружинь со штоком, поперечный паз 14 с полукруглой выемкой для захода цилиндрической части стопорного винта и отверстие 15 для выхода штока.

Накладка имеет выступы 16, на которые устанавливается спусй, отверстие 17 для оси спуска, отверстие 18 для цапфы предохранителя и поперечное отверстие 19 для размещения предохранителя. Вдоль накладки расположен прямоугольный выступ 20 с отверстием 21 для размещения толкателя собранного. В средней части накладка имеет стойку 22, на которую ставится шептало, и отверстие 23 для оси шептала.

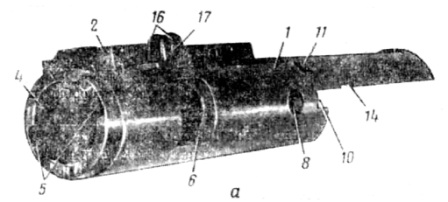

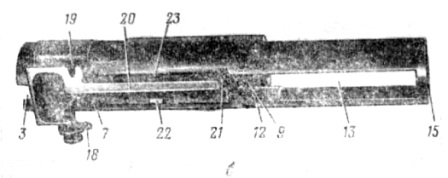

Рис. 13. Коробка с накладкой: Рис. 13. Коробка с накладкой:

Рис. 13. Коробка с накладкой:

а — вид сбоку; б — вид сверху; 1 — коробка; 2 — накладка; 3 — пырсэ; 4 — отверстие; 5 — пазы; 6 — вырез; 7 — глухое отверстие; 5 — отверстие; 9 — отверстие; 10 — поперечный паз: 11 — отверстие; 12 — продольный паз; 13 — паз; 14 — поперечный паз; 15 — отверстие; 16 — выступы; 17 — отверстие; 18 — отверстие для цапфы; 19 — поперечное отверстие; 20 — прямоугольный выступ; 21 — отверстие; 22 — стойка; 23 — отверстие


Предохранитель (рис. 14) имеет флажок 1 цилиндрическую часть 2 на которой выполнена кольцевая проточка 3 с параллельно расположенными лысками 4 для удержания предохранителя от выпадания, освобождение 5 для свободного прохода шептала и предохранительного выступа спуска при постановке предохранителя в положение «Выключен», выступ 6, запирающий шептало при постановке предохранителя в положение «Включен», радиусную поверхность 7, запирающую спуск при постановке предохранителя в положение «Включен», и цилиндрическую цапфу 8 для соединения с выступом накладки.

Ударно-спусковой механизм (рис. 15) служит для удержания курка на предохранительном и боевом взводах, спуска курка с боевого взвода и нанесения удара по капсюлю патрона. Он состоит из курка 1, штока 2, оси 5, пружины отбоя 4, боевой пружины 5, спуска 6, оси спуска 7, пружины спуска 5, шептала 9, пружины шептала 10, оси шептала 11.

Курок (рис. 16) наносит бойком удар по капсюлю патрона. Он имеет паз 1 для размещения головки штока, отверстие 2 для оси, соединяющей курок со штоком, глухое отверстие 3 для пружины отбоя, боек 4, боевой взвод 5, предохранительный взвод 6, отверстие 7 для оси курка, обнижение 8 для размещения взводителя механизма взведения, освобождение 9 для свободного прохода шептала.

Шток (рис. 17) служит для направления боевой пружины и передачи энергии пружины курку. Шток имеет головку с обнижением 2 для соединения с курком, отверстие 3 под ось, венчик 4 для упора боевой пружины, скос 5 для упора пружины отбоя. Цилиндрическая часть штока имеет скос 6 для удобства сборки.

Боевая пружина служит для приведения в действие курка.

Спуск (рис. 18) служит для спуска курка с боового взвода. Он имеет головку 1 с насечкой, освобождение 2 для свободного прохода головки ствола, отверстие 3 для уменьшения веса, отверстие 4 для оои спуска, продольный паз 5 для пружины спуска, закрытый жестко закрепленным щитком 6, внутри продольного паза 5 — упор 7, в который упирается перо пружины спуска, освобождение 8 для головки оси спуска, предохранительный выступ 9 для упора в тело нредохранителя при постановке предохранителя в положение «Включен», освобождение 10 для свободного прохода упорной площадки 11 спуска к шепталу при нажатии па спуск.

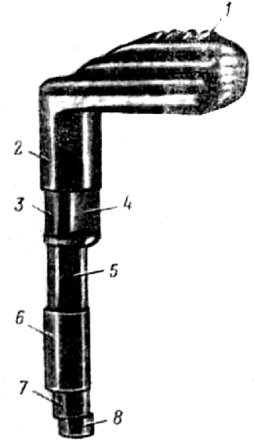

Рис. 14. Предохранитель:

Рис. 14. Предохранитель:

1 — флажок; 2 — цилнпдрнческая часть; 3 - кольцевая проточка; 4 — Лыска; 5 — освобождение; 6 - выступ; 7 - радиусная поверхность; 8 - цилиндрическая цапфа


Ось спуска (рис. 19) служит для соединения спуска с накладкой. Она имеет головку 1 с лыской 2 для фиксации положения оси в отверстии спуска, вырез 3 для пружины спуска, срез 4 для свободного прохода предохранительного выступа шептала.

Шептало (рис, 20) служит для удержания курка на боевом и предохранительном взводах. Одо имеет окно 1 для размещения боевого или предохранительного выступа курка, выступ 3 с продольным пазом 2 для соединения с накладкой, отверстие 4 для оси, глухое отверстие 5 для пружины шептала, выступ 6, взаимодействующий со спуском, паз 7 для прохода оси спуска, предохранительный выступ 8.

Пружина шептала служит для возвращения шептала в исходное положение после отпускания спуска.

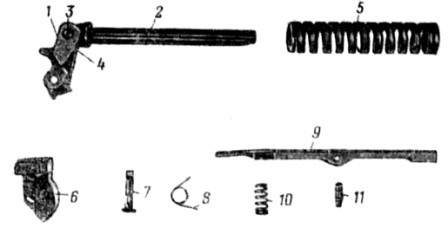

Рис. 15. Ударно-спусковой механизм:

Рис. 15. Ударно-спусковой механизм:

1 — курок; 2 — шток; 3 — ось; 4 — пружина отбоя; 5 — боевая пружина; 6 — спуск; 7 — ось спуска;

8 — пружина спуска; 9 — шептало; 10 — пружина шептала; 11 — ось шептала


Рис. 16. Курок: Рис. 17. Шток:

Рис. 16. Курок:

1 — паз; 2 — отверстие; 3 — глухое отверстие; 4 — боек;

5 — боевой взвод; 6 — предохранительный взвод;

7 — отверстие; 8 — обнижение; 9 — освобождение

Рис. 17. Шток:

1 — головка; 2 — обнижение; 3 — отверстие; 4 — венчик; 5 — скос; 6 — скос


Ось шептала служит для соединения шептала с накладкой. Она имеет цилиндрическое обнижение, ограничивающее перемещение оси в отверстии.

Рис. 18. Спуск: Рис. 19. Ось спуска:

Рис. 18. Спуск:

1 — головка с насечкой; 2 — освобождение; 3 — отверстис; 4 — отверстне для оси;

5 — продольный паз; 6 — щиток; 7 — упор; 8 — освобождение; 9 — предохранительный выступ;

10 — освобождение; 11 — упорная площадка

Рис. 19. Ось спуска:

1 — головка; 2 — лыска; 3 — вырез; 4 — срез


Рис. 20. Шептало:

Рис. 20. Шептало:

1 — окно; 2 — продольный паз; 3 — выступ; 4 — отверстие; 5 — глухое отверстие; 6 — выступ; 7 — паз; 8 — выступ


Механизм взведения (рис. 21) состоит из взводителя 1, звена 2, крышки 3, двух осей 4, толкателя собранного 5.

Взводитель (рис. 22) служит для постановки курка на боевой взвод. Он имеет рычаг 1, паз 2 для проушины звена, отверстие 3 для оси, соединяющей звено со взводителем, прямоугольный вырез 4 для захода толкателя, отверстие 5 под ось курка, выступ 6, действующий на курок при повороте взводителя.

Рис. 21. Механизм взведения: Рис. 22. Взводнтель:

Рис. 21. Механизм взведения:

1 — взводитель; 2 — звено; 3 — крышка; 4 — оси;

5 — толкатель собранный

Рис. 22. Взводнтель:

1 — рычаг; 2 — паз; 3 — отверстие; 4 — прямоугольный вырез; 5 — отверстие;

6 — выступ


Рис. 23. Звено: Рис. 24. Крышка

Рис. 23. Звено:

1 - проушина

Рис. 24. Крышка


Звено (рис. 23) служит для соединения взводителя с крышкой и обеспечивает возвратно-поступательные перемещения крышки при повороте взводителя. Оно имеет проушины 1 для соединения со взводителем и крышкой.

Крышка (рис, 24) служит для предохранения внутренней полости рукояти от загрязнения. Крышка — прямоугольная пластина с петлей для соединения со звеном.

Толкатель собранный (рис. 25) состоит из упора 1, толкателя 2 и пружины 3.

Упор 1 служит для удержания предохранителя от выпадания и фиксации в крайних положениях. Толкатель 2 служит для возвращения взводителя в исходное положение. Кольцевыми проточками упор и толкатель закреплены на пружине 3.

Рис. 25. Толкатель собранный:

Рис. 25. Толкатель собранный:

1 — упор; 2 — толкатель; 3 — пружина


Ствол собранный (рис. 26) состоит из ствола с головкой 1, шторки 2, прижима 3 и механизма запирания 4.

Ствол с головкой (рис. 27) служит для направления полета пули.

Соединение ствола 1 с головкой 2 неразъемное. Внутри ствола имеются канал с нарезами и патронник. Снаружи ствол имеет два боевых выступа 3, которые при запирании заходят в вырезы ствольной коробки, два отверстия 4 для вытекания попавшей в ствол воды, кольцевой венчик 5 для соединения с головкой.

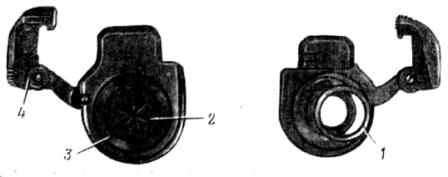

Рис. 26. Ствол собранный:

Рис. 26. Ствол собранный:

1 — ствол с головкой; 2 — шторка; 5 — прижим; 4 — механизм запирания


Головка имеет центральное сквозное отверстие 6 для дульной части ствола, вокруг которого симметрично расположены четыре отверстия под заклепки 7, цилиндрическое освобождение 8 для венчика ствола, поперечный паз 9 для рычага запирания, в поперечном пазу 9 — глухое отверстие 10 для пружины и фиксатора,рычага запирания, отверстие И для оси рычага запирания, прямоугольный прилив 12 для предохранения флажка рычага запирания, выступ 13 для фиксации флажка, цилиндрическое освобождение 14 для размещения шторки, кольцевую проточку 15 для прижима шторки.

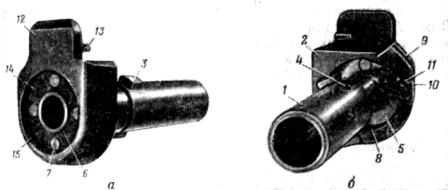

Рис. 27. Ствол с головкой:

Рис. 27. Ствол с головкой:

а — вид спереди; б — вид сзади; 1 — ствол; 2 — головка; 3 — боевой выступ; 4 — отверстие; 5 — венчик; 6 — отверстие; 7 — заклепка; 8 — освобождение;

9 — поперечный ааэ; 10 — глухое отверстие; 11 — отверстие; 12 — прилив; 13 — выступ; 14 — освобождение; 15 — кольцевая проточка

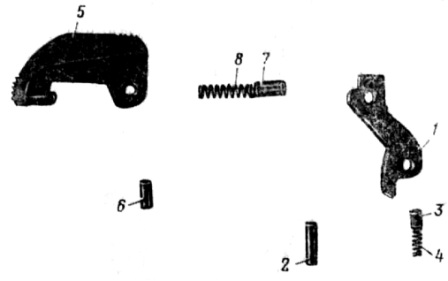

Рис. 28. Механизм запирания:

Рис. 28. Механизм запирания:

1 — рычаг запирания; 2 — ось; 3 — фиксатор; 4 — пружина фиксатора, 5 — флажок; 6 — ось; 7 — гнеток; 8 — пружина


Шторка служит для предохранения канала ствола от загрязнения. В средней части шторка имеет разрезы для свободного Прохождения пули при выстреле.

Прижим служит для удержания шторки в гнезде головки от Выпадания. Он выполнен в виде пружинящего разрезного кольца и имеет прямоугольной вырёз для отвёртки.

Механизм запирания (рис. 28) служит для удержания ствола с головкой в запертом положении и состоит из рычага запирания U оси 2 рычага запирания, фиксатора 3, пружины 4 фиксатора, флажка 5, оси 6 флажка, гнетка 7, пружины 8 гнетка.

Рычаг запирания (рис. 29) имеет отверстия 1 для оси рычага запирания и оси флажка, запирающий зуб 2, уступ 3 под гнеток, две лунки 4 под фиксатор.

Рис. 29. Рычаг запирания: Рис. 30. Флажок:

Рис. 29. Рычаг запирания:

1 — отверстия; 2 — запнрающий зуб; 3 — уступ; 4 — лунки

Рис. 30. Флажок:

1 — проушина; 2 — отверстие; 3 — глухое отверстие; 4 — головка; 5 - зацеп; 6 — рифление


Ось рычага запирания служит для закрепления рычага запирания в пазу головки.

Фиксатор с пружиной фиксатора служит для удержания рычага запирания в крайних положениях.

Флажок (рис. 30) служит для поворота рычага запирания при отпирании и запирании и для его фиксации в закрытом положении. Флажок имеет проушину 1 с отверстием 2 под ось флажка, глухое отверстие 3 под гнеток с пружиной, головку 4 с зацепом 5 для соединения с выступом головки, на наружной поверхности — рифление 6 для удобства открывания.

Ось флажка служит для соединения флажка с рычагом запирания. Гнеток и пружина гнетка служат для разворота флажка относительно рычага запирания.


Ножны

Ножны служат для предохранения клинка ножа и ношения ножа на креплении или подвеске, а также выполняют роль ножниц для резки стальной проволоки, телефонных и электрических проводов под напряжением.

Ножны (рис. 31) состоят из корпуса 1, основания резака 2, оси 4, амортизатора 6, подпружиненной защелки 7, фиксатора 8.

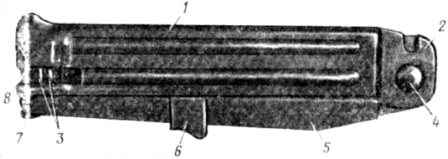

Рис. 31. Ножны:

Рис. 31. Ножны:

1 — корпус; 2 — основание резака; 3 — антабки; 4 — ось; 5 — резак; 6 — амортизатор; 7 — подпружиненная защелка; 8 — фиксатор


Корпус 1 выполнен из пластмассы и армирован основанием резака 2 и антабками 3. Антабки служат для соединения ножен с креплением или подвеской.

Ось 4 служит для шарнирного соединения резака 5 с основанием резака 2.

Резиновый амортизатор 6 служит для уменьшения шума при резании и предохранения рук от защемления между резаком и корпусом.

Подпружиненная защелка 7 служит для закрепления резака 5 на корпусе 1.

Фиксатор 8 выполнен в виде двухперой пластинчатой пружины и служит для удержания ножа в ножнах.


Крепление

Крепление служит для ношения ножа в ножнах (рис. 6 и 7) или без ножен (рис. 32) на руке или ноге. Крепление (рис. 33) состоит из основания крепления 1 и ремней 6 с пряжками 7.

Основание крепления 1 служит для закрепления на нем ножа. Оно имеет зацеп 2, антабку 3 и накидные ушки 4 и 5.

Зацеп 2 служит для соединения крепления с антабками ножен, антабка 3 — для удержания ножа на креплении без ножен за кл.ицок. Ушко 4 надевается на нижнюю часть ножен и фиксирует их ца креплении. Ушко 5 надевается на головку рукояти ножа и удерживает его в ножнах или (при использовании ножа без ножен) на креплении.

Рис. 32. НРС без ножен на ноге Рис. 33. Крепление:

Рис. 32. НРС без ножен на ноге

Рис. 33. Крепление:

1 — основание крепления; 2 — зацеп; 3 — антабка; 4, 5 — накидные ушки; 6 — ремни; 7 — пряжки; 8 — скоба


Ремни 6 служат для пристегивания крепления к руке или ноге. Внутренняя поверхность ремней выполнена ребристой для устранения сползания пряжек 7 и ослабления затяжки при ношении. Ремни соединены с основанием крепления скобами 8.


Подвеска

Подвеска служит для ношения ножа в ножнах на поясном ремне. Подвеска (рис. 34) состоит из кожаной петли /, кольца 2> карабина 3 и кожаного ремешка 4.

Петля 1 служит для продевания поясного ремня. На ней посредством кольца 2 закреплен карабин 3. Карабин служит для пристегивания подвески к антабкам ножен.

Ремешок 4 имеет кнопку 5 и служит для пристегивания ножа за рукоять.

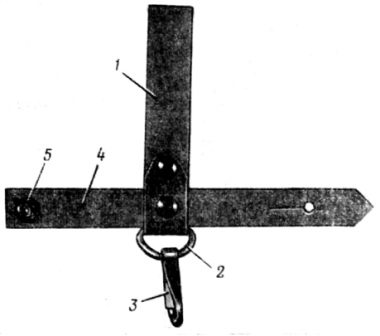

Рис. 34. Подвеска:

Рис. 34. Подвеска:

1 — петля; 2 — кольцо; 3 — карабин; 4 — ремешок; 5 — кнопка


Вкладыш

Вкладыш является весовым и габаритным имитатором стреляющего устройства ножа. Он служит для замены стреляющего устройства в рукояти при проведении учебно-тренировочных занятий с ножом. Вкладыш (рис. 35) состоит из корпуса 1 и планки 2, скрепленных винтами 3. Вкладыщ крепится в рукояти ножа тем же стопорным винтом, что и стреляющее устройство.

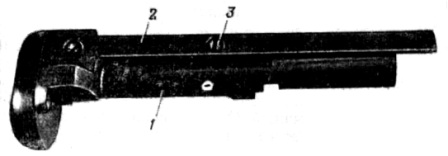

Рис. 35. Вкладыш:

Рис. 35. Вкладыш:

1 — корпус; 2 — планка; 3 — вннт


Патронташ

Патронташ предназначен для ношения четырех запасных патронов на поясном ремне. Патронташ (рис. 36) изготовлен из кожи. Внутри он имеет карман 1, образующий гнезда по числу патронов, снаружи — кнопку 2 для застегивания накладки 3 и петлю 4 для продевания поясного ремня.

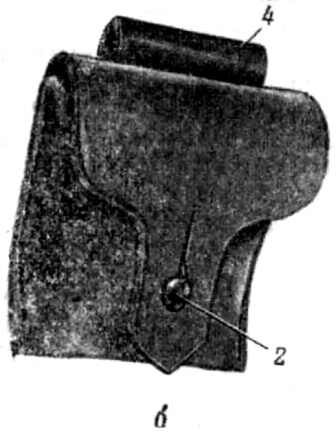

Рис. 36. Патронташ: Рис. 36. Патронташ:

Рис. 36. Патронташ:

а — в открытом виде; б - в в закрытом виде; 1 — карман; 2 — кнопка; 5 — накладка; 4 — петля


Принадлежность

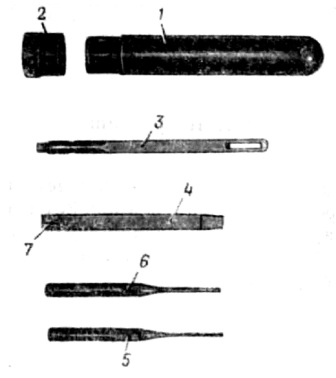

Принадлежность служит для разборки, сборки, чистки и смазки ножа. К принадлежности (рис. 37) относятся пенал 1, крышка 2t протирка 5, отвертка 4 и две выколотки 5 и 6.

Рис. 37. Принадлежность:

Рис. 37. Принадлежность:

1 - пенал, 2 - крышка, 3 - протирка, 4 - отвёртка, 5, 6 - выколотки, 7 - пружина


Пенал 1 служит для хранения протирки, отвертки и выколоток. Он закрывается крышкой 2. Пенал используют как ручку протирки и отвертки. Для этого крышка пенала имеет резьбовое отверстие для завинчивания протирки и окна для вставления отвертки.

Протирка 3 служит для чистки и смазки ствола» а также каналов и полостей других частей ножа.

Отвертка 4, выколотки 5 и 6 диаметром 1,5 и 2 мм служат для разборки и сборки ножа. Отвертка имеет пружину 7 для фиксации ее в окне крышки пенала.
