Краткие указания по ремонту НРС


Общие сведения

Данные указания предназначены для руководства ими при проведении текущего ремонта НРС в ремонтной мастерской.

Ремонту НРС должно предшествовать выявление дефектов, позволяющих установить техническое состояние НРС и определить объем работ для ремонта.

При выявлении дефектов необходимо проверить, разряжен ли НРС, и вычистить его.

Осмотр и проверку отдельных механизмов и деталей осуществлять при проверке НРС на взаимодействие частей и механизмов.

Если при этом окажется, что отдельные детали отсутствуют или сломаны, то работу механизмов необходимо проверить с запасными деталями, пригнанными к НРС, согласно настоящим указаниям.

При постановке новых деталей с подгонкой их по месту необходимую обработку поверхностей производить личным напильником.


Основные технические требования к собранному НРС

1. Предохранитель должен фиксироваться в двух положениях и переводиться из одного положения в другое от усилия пальцев руки.

2. При повороте взводителя до упора курок должен ставиться на боевой взвод, не доходя до «мертвой точки», обеспечивая перебег боевого взвода курка за перемычку шептала не менее 0,03 мм.

3. Прилегание боевого взвода лсурка к перемычке шептала должно быть не менее 40% при высоте зацепления не менее 0,8 мм.

4. При нажатии на спуск до упора зазор между боевым взводом курка и перемычкой шептала должен быть не менее 0,05 мм.

5. При спуске курка с боевого взвода курок должен стать на предохранительный взвод — положение «Отбой».

6. Зазор между предохранительным взводом курка и перемычкой шептала в положении курка на «отбое» должен быть не менее 0,03 мм.

7. Утопание бойка за зеркало ствольной коробки в положении курка на предохранительном взводе должно быть 0,2—0,4 мм.

8. Выступание бойка за зеркало ствольной коробки должно быть 1,5—1,7 мм. Проверка осуществляется при выжатом спуске и досланном курке вперед до упора в ствольную коробку.

9. Спуск курка с боевого взвода должен быть при усилии 1,8—2,8 кгс, прикладываемом к головке спуска.

10. При освобождении спуска после выстрела он должен энергично возвращаться в исходное положение.

11. При курке, поставленном на боевой взвод, и нахождении предохранителя в положении «Включен» спуск курка с боевого взвода не допускается.

12. Снаряжение патронами НРС должно происходить без каких-либо усилий.

13. Нож не должен выпадать из ножен. Усилие извлечения ножа должно быть 4—15 кгс.

14. При перепиливаии металлических прутков допускается незначительное скругление вершин режущих кромок пилы клинка.

15. Излом или загиб клинка, а также забоины и притупления лезвия и пилы клинка не допускаются.

16. Забоины и притупления режущих кромок ножниц ножен не допускаются.


Выявление дефектов

Для выявления дефектов следует произвести наружный осмотр НРС, затем проверить его на соответствие Основным техническим требованиям к собранному НРС.


Текущий ремонт НРС

Забоины на дульном и казенном срезах ствола.

Осторожно зачистить приподнятость металла и проверить бой НРС.

Осечки при стрельбе.

При выходе бойка за зеркало ствольной коробки менее чем на 1,5 мм заменить курок, при затирании курка зачистить курок в местах затирания; осевшую боевую пружину, если ее длина менее 33,2 мм, заменить.

При замене курка произвести проверку работы механизмов согласно требованиям пунктов 2 — 9 раздела Основные технические требования к собранному НРС.

Недоход курка до «мертвой точки» обеспечивать обработкой взводящей площадки взводителя.

Зазор между боевым взводом курка и перемычкой шептала при выжатом до упора спуске обеспечить обработкой боевого взвода курка. Утопание бойка за зеркало коробки на 0,2—0,4 мм обеспечить обработкой предохранительного взвода курка.

Курок не становится на боевой взвод.

При повороте взводителя до упора курок должен становиться на боевой взвод.

Причина неисправности — округленность или скрошенность боевых взводов курка и шептала.

При округлении боевых взводов курка и шептала зачистить их, при скрошенности — заменить. После ремонта проверить работу курка и шептала на соответствие требованиям пунктов 2 — 9 раздела Основные технические требования к собранному НРС.

Спуск после выстрела не возвращается в исходное положение.

Причина неисправности — поломка пружины спуска. Заменить пружину спуска. После замены проверить работу спуска на соответствие требованиям пунктов 9 и 10 раздела Основные технические требования к собранному НРС.

Выпадание ножа из ножен.

Причина неисправности — поломка, износ или разгибание перьев фиксатора.

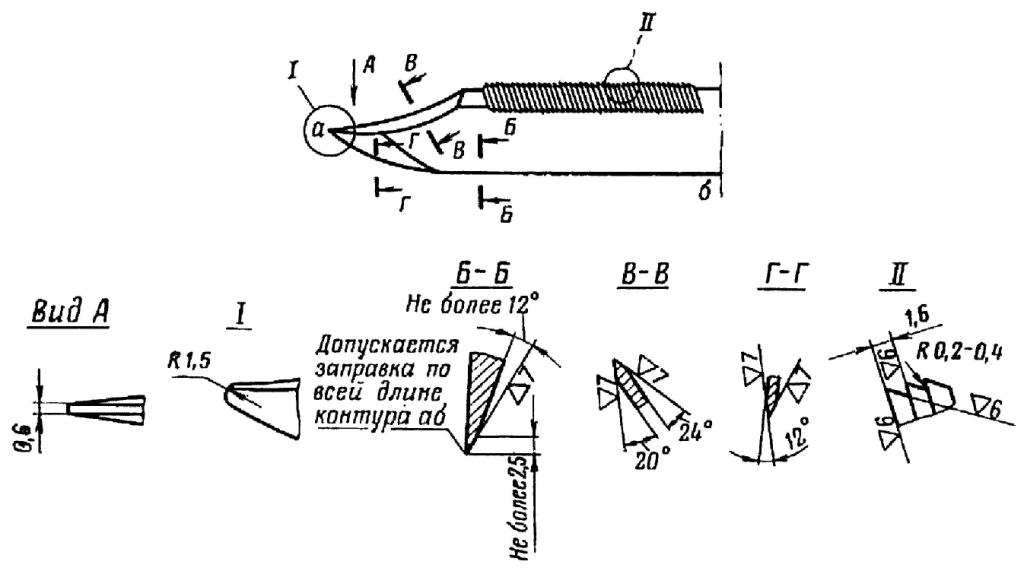

Рис. 49. Ремонт клинка

Рис. 49. Ремонт клинка


При поломке и износе перьев фиксатора заменить фиксатор, при разгибании — подогнуть. После ремонта проверить надежность удержания ножа в ножнах на соответствие требованиям пункта 13 раздела Основные технические требования к собранному НРС.

При изломе острия клинка заточить его (рис. 49).

При загибе острия клинка выправить острие и при необходимости заточить (рис. 49).

При забоинах и притуплениях на лезвии и пиле клинка восстановить профиль заточкой (рис. 49).

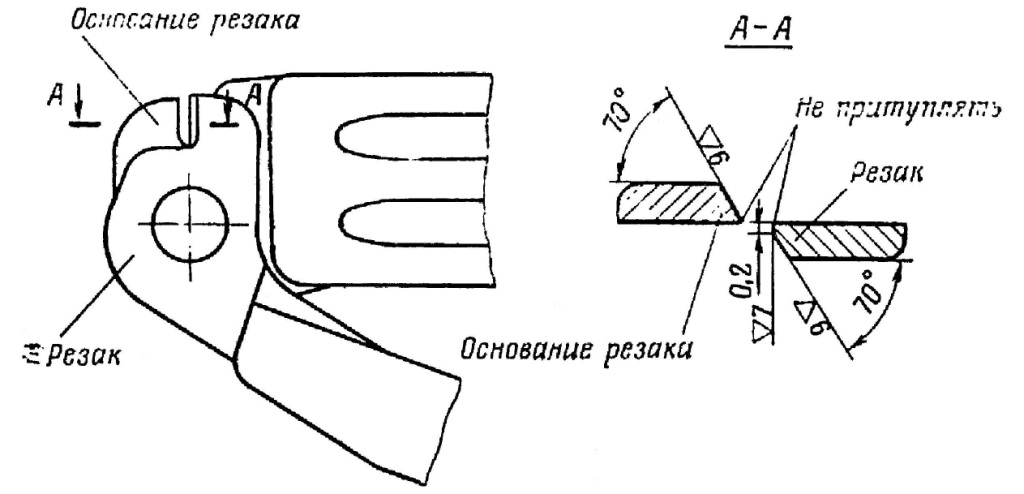

Рис. 50. Ремонт ножниц ножен

Рис. 50. Ремонт ножниц ножен


При забоинах и притуплениях на режущих кромках ножниц ножен восстановить профиль заточкой (рис. 50). При этом величина перекрытия режущих кромок в закрытом положении резака должна быть не менее 1,5 мм.
