Правила сбережения автомата и обращения с ним
18. В каких бы условиях боец ни находился, он обязан содержать выданный ему на руки автомат в отличном состоянии и чистоте, обращаться с ним бережно, ежедневно осматривать его, убеждаясь в полной его исправности и боевой готовности.
19. При казарменном и лагерном расположении автомат хранить в пирамиде; затвор должен находиться в переднем положении на предохранителе, переводчик — в положении для одиночной стрельбы. Принадлежность хранится в ложе.
В этой же пирамиде при каждом автомате хранятся магазины в специальных сумках (рис. 30).
Рис. 30. Сумка для носки магазина
20. Автоматы, находящиеся на хранении в складах, обильно смазывать смесью, состоящей из двух частей ружейной смазки и одной части пушечного сала.
21. Перед выходом на занятия и на службу осмотреть автомат в собранном виде и обтереть наружные металлические части от смазки; перед стрельбой протереть канал ствола.
22. В караульном помещении автоматы хранить в пирамидах; затвор — в переднем положении на предохранителе; переводчик — в положении для одиночного огня, магазин присоединен к автомату.
23. На походе следить за тем, чтобы ремень был хорошо подогнан и чтобы автомат не мог ударяться о твёрдые предметы снаряжения.
24. В полевых условиях оберегать автомат от попадания грязи, пыли, песка и снега.
25. Для предупреждения случаев разрыва или раздутия канала ствола при стрельбе никогда ничем не затыкать канал ствола.
26. Обучение знанию материальной части, заряжанию и разряжанию производить только на учебных автоматах с учебными или проверочными патронами.
27. Если противник применит капельно-жидкие ОВ, то, укрывая себя от них накидкой или шинелью, прикрывать также и автомат.
Правила разборки и сборки автомата
28. Разборка автомата производится для чистки, смазки, замены и исправления частей его. Излишне частая разборка и сборка автомата вредна, так как при этом ускоряется изнашивание частей. При разборке и сборке автомата соблюдать следующие правила.
Разборку и сборку автомата производить на столе или на скамейке, а в полевой обстановке — на какой-нибудь подстилке (шинель, палатка и т. п.).
Не применять излишних усилий при сборке и разборке.
Оси, шпильки и штифты выбивать при помощи выколотки, а забивать их рукояткой отвертки, предварительно убедившись в точном совпадении отверстий. При отвинчивании винтов отвертку держать всей кистью в обхват, а лезвие вставлять в прорезь винта отвесно. Отвинчивать винты, не отнимая отвёртки, пока винт не получит свободного хода, после чего его отвинчивать рукой. При завинчивании винтов поступать наоборот: сначала завёртывать винт рукой, а затем довёртывать его отвёрткой.
Разборка автомата бывает неполная или полная.
Степень разборки (полной или неполной) определяет командир.
>Порядок неполной разборки автомата
1. Отделить магазин. Удерживая автомат левой рукой впереди спусковой скобы, большим пальцем этой руки опустить хвост защелки магазина вниз и подать её вперёд; правой рукой вынуть магазин из окна затворной коробки.
2. Открыть затворную коробку (рис. 31). Большим пальцем правой руки подать защёлку ствольной коробки вперёд, а левой рукой нажать на переднюю часть кожуха (рис. 32) и, как бы ломая, опустить кожух вниз.
3. Отделить затвор с возвратно-боевой пружиной, направляющим стержнем и амортизатором. Удерживая автомат левой рукой впереди спусковой скобы, правой рукой за рукоятку отвести затвор назад и, поднимая переднюю часть затвора вверх, отвести его вправо, после чего вынуть затвор вместе с возвратно-боевой пружиной, направляющим стержнем и амортизатором из затворной коробки (рис. 33).

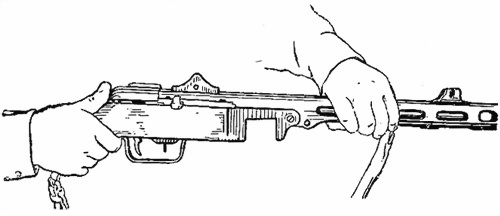

Рис. 31. Как открыть затворную коробку

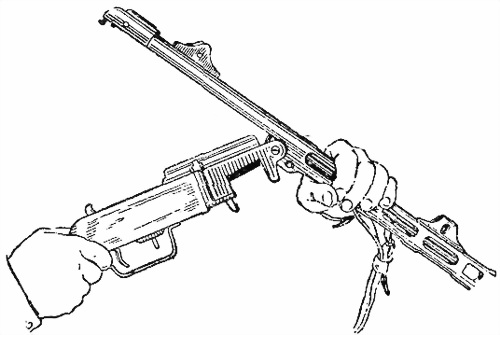

Рис. 32. Как открыть затворную коробку
Рис. 33. Как вынуть затвор
4. Отделить возвратно-боевую пружину с направляющим стержнем и амортизатором от затвора.
5. Отделить амортизатор от возвратно-боевой пружины и направляющего стержня.
На этом неполная разборка автомата заканчивается.
Сборка автомата после неполной разборки
1. Надеть амортизатор на стержень с возвратно-боевой пружиной, выпуклой стороной к ограничителю (рис. 34).

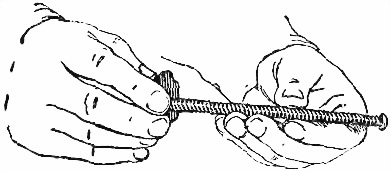

Рис. 34. Как надеть амортизатор на стержень

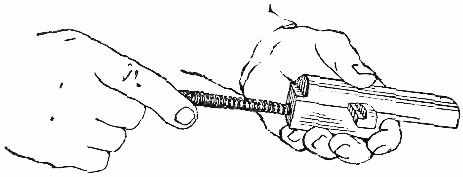

Рис. 35. Как вставить стержень с возвратно-боевой пружиной в канал затвора
2. Вставить возвратно-боевую пружину в канал затвора (рис. 35).
3. Вставить затвор с возвратно-боевой пружиной, направляющим стержнем и амортизатором в затворную коробку (рис. 36) так, чтобы задний конец направляющего стержня вошёл в гнездо затворной коробки; оставив затвор в крайнем переднем положении, отвести амортизатор назад доотказа.
Рис. 36. Как вставить затвор со стержнем и амортизатором в затворную коробку
4. Закрыть затворную коробку. Опустить задний конец ствольной коробки вниз до соприкосновения с затворной коробкой, большим пальцем правой руки подать защёлку вперёд и сцепить ствольную коробку с затворной.
5. Присоединить магазин. Удерживая автомат левой рукой впереди спусковой скобы, правой рукой вставить приёмник магазина в окно затворной коробки так, чтобы выступ магазина вошёл в паз затворной коробки, а защёлка заскочила в вырез на выступе.
Порядок полной разборки автомата
Полная разборка и сборка производятся только под наблюдением командира.
1. Произвести неполную разборку автомата.
2. Отстегнуть ремень от антапки ствольной коробки.
3. Отделить ствольную коробку со стволом. Положить автомат на специальную подставку или на край стола правой стороной вверх, выколоткой выбить разрезную чеку соединительной оси (рис. 37), затем повернуть автомат левой стороной вверх, той же выколоткой выбить соединительную ось ствольной коробки. Удерживая автомат правой рукой за шейку приклада (рис. 38), а левой рукой за кожух, подавая кожух вперёд, отделить ствольную коробку от затворной.

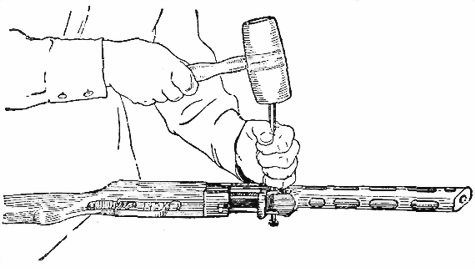

Рис. 37. Как выбить разрезную чеку
Рис. 38. Как отделить ствольную коробку от затворной
4. Отделить ствол от ствольной коробки. Обхватить ствольную коробку левой рукой впереди окна для выбрасывания гильз, правой рукой вставить выколотку в отверстие компенсатора до упора в обрез ствола и ударить выколоткой о подставку или о стол (рис. 39); как только утолщённая часть ствола выйдет из вкладыша, пальцами правой руки за кольцевой выступ вынуть ствол вверх из ствольной коробки (рис. 40).
 |
 |
Рис. 39. Как вставить выколотку |
Рис. 40. Как вынуть ствол |
5. Отделить затворную и спусковую коробки от ложи. Положить ложу на стол или подставку и, удерживая её за шейку приклада, отвёрткой отвинтить хвостовой винт (рис, 41) и вынуть его из отверстия ложи; отделить спусковую коробку, отводя её заднюю часть вниз и назад (рис. 42); затем отделить затворную коробку, отводя её переднюю часть вниз и вперёд (рис. 43).
Рис. 41. Как отвинтить хвостовой винт
Рис. 42. Как отделить спусковую коробку от ложи

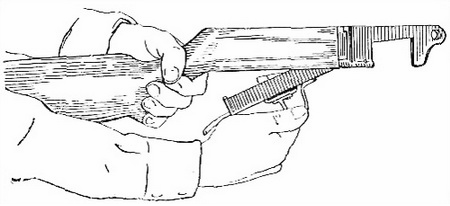

Рис. 43. Как отделить затворную коробку от ложи
Разобрать спусковой механизм:
1. Поставить переводчик на одиночный огонь, отведя его в заднее положение (рис. 44).
Рис. 44. Как установить переводчик на одиночный огонь
2. Положить спусковую коробку одним концом на стол, а другим на подставку, выколоткой выбить ось спускового крючка и отделить спусковой крючок с пружиной (рис. 45) от спусковой коробки.
Рис. 45. Как вынуть спусковой крючок
3. Удерживая спусковую коробку в том же положении, выбить ось спускового рычага и, приподняв рычаг за шептало, вывести его передний край из-под разобщителя (рис. 46), отделить пружину от спускового рычага.
Рис. 46. Как вынуть спусковой рычаг
4. Удерживая левой рукой в обхват спусковую коробку (закругленным концом шпильки гнетка переводчика вверх) и придерживая переводчик, выколоткой нажать на головку гнетка переводчика так, чтобы шпилька выскочила из отверстия гнетка, затем отделить переводчик и разобщитель с его основанием и гнетком от спусковой коробки (рис. 47).
Рис. 47. Как отделить разобщитель с основанием и гнетком от спусковой коробки
5. Отделить гнеток переводчика с пружиной от основания разобщителя (рис. 48).
Рис. 48. Как отделить гнеток переводчика от основания разобщителя
6. Отделить пружину от гнетка переводчика.
7. Отделить разобщитель от основания, предварительно выколоткой выбив его ось.
8. Отделить гнеток с пружиной от спускового крючка, для чего выколоткой выбить шпильку гнетка.
Сборка автомата после полной разборки
Собрать спусковой механизм:1. Присоединить гнеток спускового крючка; вложить пружину в гнездо гнетка; вложить гнеток с пружиной в гнездо спускового крючка до совпадения выреза гнетка с отверстием спускового крючка и вставить шпильку гнетка.
2. Поставить разобщитель в вырез основания задним плечом к отверстию гнетка переводчика (рис. 49) и закрепить его осью.

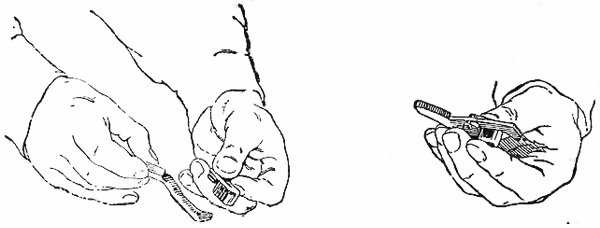

Рис. 49. Как соединить разобщитесь с основанием
3. Надеть пружину на гнеток переводчика и вставить гнеток в отверстие основания разобщителя.
4. Удерживая левой рукой спусковую коробку, поставить переводчик на его основание, вставить в коробку разобщитель с основанием и гнетком, нажать на головку гнетка выколоткой, вставить шпильку гнетка в его отверстие и поставить переводчик на одиночный огонь.
5. Вставить пружину спускового рычага в его гнездо: завести направляющий выступ спускового рычага под переднее плечо разобщителя, вставить ось спускового рычага и поставить его пружину в гнездо дна спусковой коробки.
6. Присоединить спусковой крючок с гнетком: вставить пружину в гнездо спускового крючка, пропустить хвост спускового крючка через окно дна спусковой коробки и, нажимая на его головку, вставить ось спускового крючка.
Соединить спусковую и затворную коробки с ложей:1. Поставить затворную коробку в верхнюю часть выреза ложи.
2. Завести передние выступы спусковой коробки за закраины обоймы затворной коробки и вставить спусковую коробку в нижнюю часть продольного выреза ложи так, чтобы отверстие для хвостового винта совпало с отверстием в шейке ложи.
3. Вставить и завинтить хвостовой винт.
Вставить ствол в ствольную коробку:Удерживая ствольную коробку левой рукой за переднюю часть кожуха мушкой вниз, правой рукой вставить ствол в ствольную коробку и, направляя его переднюю часть в отверстие переднего вкладыша, большим и средним пальцами левой руки (рис. 50) поставить ствол так, чтобы риска на торце кольцевого выступа совпала с риской на торце заднего вкладыша.
Рис. 50. Как вставить ствол
Соединить ствольную коробку с затворной:
Вставить ствольную коробку в проушины затворной коробки и, удерживая их в левой руке, вставить соединительную ось с правой стороны (рис. 51) и забить её деревянным молотком, затем забить разрезную чеку с левой стороны.
Рис. 51. Как вставить соединительную ось
Дальнейшая сборка описана после неполной разборки.
