Сбережение автомата и обращение с ним
Правила хранения и сбережения
25. В каких бы условиях солдат ни находился, он обязан содержать выданный ему на руки автомат в отличном состоянии и чистоте, обращаться с ним бережно, ежедневно осматривать его, убеждаясь в полной его исправности и боевой готовности.
26. При казарменном и лагерном расположении автомат хранить в пирамиде со сложенным прикладом; затвор автомата должен находиться в переднем положении на предохранителе.
В этой же пирамиде при каждом автомате хранятся магазины в специальных сумках. Принадлежность хранится в сумке для магазинов.
27. Находящиеся на хранении в складах автоматы обильно смазывать смесью, состоящей из двух частей ружейной смазки и одной части пушечного сала.
28. В караульном помещении автоматы хранить в пирамиде, затвор в переднем положении на предохранителе, магазин присоединён к автомату, приклад сложен.
29. При расположении в населённом пункте по квартирам автоматы ставить или подвешивать в удобном месте (подальше от дверей и печей).
30. На походе следить за тем, чтобы автомат не мог ударяться о твёрдые предметы снаряжения. Во всех случаях передвижения с автоматом затвор должен стоять на предохранителе в переднем положении.
31. При переездах по железной дороге автомат держать при себе или положить на полку так, чтобы он не мог упасть или побиться.
32. В полевых условиях оберегать автомат от попадания грязи, пыли, песка и снега.
33. Для предупреждения случаев разрыва или раздутия канала ствола при стрельбе никогда ничем не затыкать канал ствола.
34. Всю принадлежность к автомату хранить в чистом и исправном состоянии.
35. Перед выходом на занятия и на службу осмотреть автомат в собранном виде и обтереть наружные металлические части от смазки; перед стрельбой протереть канал ствола.
36. Перед заряжанием автомата учебными патронами тщательно осматривать и обтирать их; неисправными учебными патронами автомат не заряжать.
37. Обучение знанию материальной части, заряжанию и разряжанию производить только на учебных автоматах с учебными или проверочными патронами.
38. Если в боевой обстановке противник применит капельно-жидкие ОВ, то, укрывая себя от них накидкой или шинелью, прикрыть также и автомат.
Правила разборки и сборки автомата
39. Разборка автомата производится для чистки, смазки, замены и исправления частей его. Излишне частая разборка и сборка автомата вредна, так как при этом ускоряется изнашивание частей.
Разборку и сборку автомата производить на столе или на скамейке, а в полевой обстановке — на какой-нибудь подстилке (шинель, палатка и т.д.). Не применять излишних усилий при сборке и разборке.
40. Разборка автомата производится в следующей последовательности:
1. Отделить магазин. Удерживая автомат в левой руке под прицелом, правой рукой обхватить магазин, большим пальцем нажать на защёлку магазина, вынуть магазин из горловины (рис. 10).

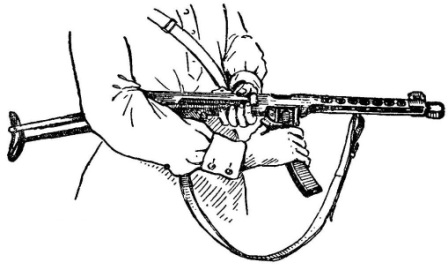

Рис. 10. Как отделить магазин
2. Открыть ствольную коробку. Удерживая автомат левой рукой за кожух, а правой за пистолетную рукоять, большим пальцем правой руки нажать на защёлку спусковой коробки и отвести спусковую коробку вниз (рис. 11).

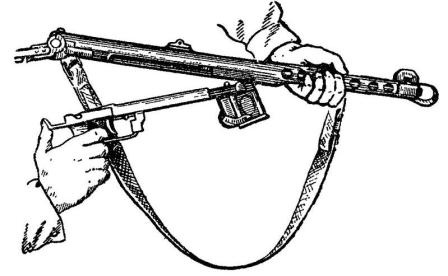

Рис. 11. Как открыть ствольную коробку
3. Отделить затвор с возвратно-боевой пружиной и амортизатором. Удерживая автомат левой рукой за кожух и горловину, правой рукой отве^ сти затвор за рукоятку несколько назад и движением вниз вправо вынуть его из коробки, затем взять затвор в обхват так, чтобы не упали возвратно-боевая пружина с амортизатором, и отделить их (рис. 12).

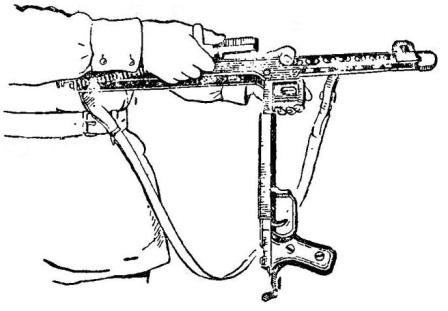

Рис. 12. Как отделить затвор с возвратно-боевой пружиной и амортизатором
4. Отделить возвратно-боевую пружину с направляющим стержнем и амортизатором от затвора (рис. 13), выведя упор пружины из отверстия затвора.

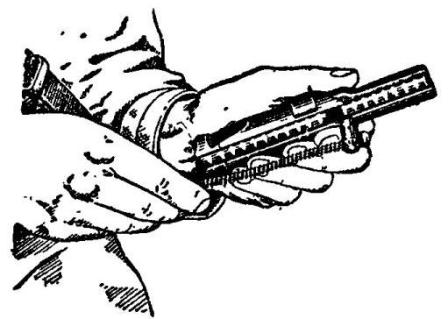

Рис. 13. Как отделить возвратно-боевую пружину с направляющим стержнем и амортизатором от затвора
41. Сборка автомата производится в следующей последовательности:
1. Соединить затвор с возвратно-боевой пружиной, направляющим стержнем и амортизатором так, чтобы упор возвратно-боевой пружины вошёл в отверстие затвора, а амортизатор был сзади.
2. Вставить затвор с возвратно-боевой пружиной, направляющим стержнем и амортизатором в затворную коробку, направив амортизатор под перемычку ствольной коробки горизонтальной гранью книзу.
3. Закрыть ствольную коробку, нажав и отпустив защёлку так, чтобы задний конец запорного стержня заскочил в отверстие затыльника ствольной коробки и сцепил её со спусковой коробкой.
Примечание. Отделение и разборка ударно-спускового механизма, разборка затвора и предохранителя производятся только при ремонте и замене частей в оружейной мастерской.
Разборка и сборка магазина
42 Разборка магазина производится в следующей последовательности:
1) отделить крышку магазина: взять магазин (крыШкой вверх, ребром влево вперёд) в правую руку ближе к крышке, большим пальцем левой руки утопить выступ стопорной пластинки и, нажимая большим пальцем правой руки на крышку магазина, вывести её из-под загибов корпуса; удерживая стопорную пластинку большим пальцем правой руки, левой рукой снять крышку;
2) отделить стопорную пластинку с пружиной: освобождая постепенно большим пальцем правой руки пружину, левой рукой вынуть пружину вместе с пластинкой;
3) вынуть подаватель: перевернуть магазин и вытряхнуть подаватель на ладонь левой руки.
Сборка магазина производится в обратном порядке.
Осмотр автомата
43. Периодический осмотр автоматов в собранном или разобранном виде производится офицерским и сержантским составом в сроки, установленные Уставом внутренней службы.
Одновременно с осмотром автомата производится осмотр положенной к нему принадлежности.
44. Солдат должен осматривать автомат ежедневно перед выходом на занятия и во время чистки. Ежедневный осмотр производится в собранном виде, а во время чистки — в разобранном и собранном виде. Принадлежность солдат должен осмотреть перед чисткой автомата.
45. О всякой неисправности, замеченной при осмотре автомата и принадлежности, солдат обязан немедленно доложить своему командиру.
Неисправности автомата, которые не могут быть устранены средствами подразделения, устраняются в оружейной мастерской.
Порядок ежедневного осмотра автомата стрелком
46. При ежедневном осмотре автомата проверить:
1) нет ли на металлических частях налёта ржавчины, загрязнения, глубоких царапин и забоин, а на пистолетной рукоятке трещин и побито-стей; чисты ли канал ствола и чашечка затвора;
2) исправно ли действует затвор, удерживается ли он на предохранителе в переднем и заднем положениях;
3) исправно ли действует защёлка магазина;
4) исправны ли мушка и прицел.
Осмотр автомата в собранном виде
47. При осмотре автомата в собранном виде необходимо:
1. Проверить действие механизмов:
а) прочно ли защёлка удерживает магазин; наполнить магазин проверочными патронами, вставить его в горловину и, не нажимая на защёлку магазина, слегка потянуть его вниз;
б) плавно ли отходит затвор назад и удерживается ли он на боевом взводе: удерживая автомат левой рукой за горловину, отвести затвор назад до отказа и отпустить рукоятку затвора; затвор под действием возвратно-боевой пружины должен пройти несколько вперёд и остановиться на шептале спускового рычага;
в) доходит ли затвор под действием возвратно-боевой пружины вперёд и досылает ли патрон в патронник: удерживая автомат левой рукой за горловину, указательным пальцем правой руки нажать на спусковой крючок; затвор должен энергично пойти вперёд и дослать проверочный патрон в патронник;
г) извлекается ли патрон из патронника и отражается ли в окно затворной коробки: взявшись правой рукой за рукоятку затвора, отвести его назад; проверочный патрон должен быть выброшен в окно ствольной коробки.
2. Проверить действие предохранителя:
а) исправно ли действует предохранитель, когда затвор находится в крайнем переднем положении; отвести предохранитель назад и проверить, застопорен ли затвор; рукоятка затвора должна упираться в передний конец предохранителя;
б) исправно ли действует предохранитель, когда затвор находится на боевом взводе: подать предохранитель вперёд, оттянуть затвор назад, а затем снова отвести назад предохранитель и нажать на спусковой крючок; последний подаваться назад не должен, а затвор должен оставаться ка месте.
3. Проверить исправность прицела и мушки:
а) прочно ли мушка держится в основании и не сбита ли она;
б) свободно ли целик вращается на своей оси и удерживается ли в приданном положении; не забита ли прорезь целика.
4. Проверить исправность защёлки приклада: энергично ли действует защёлка: нажать на кнопку защёлки и отпустить; защёлка под действием своей пружины должна энергично возвратиться на своё место.
Осмотр автомата в разобранном виде
48. В разобранном автомате подробно осматривать каждую отдельную часть, проверяя, нет ли на них ржавчины, грязи, скрошенности металла, забоин и заусенцев.
49. При осмотре ствола проверить:
а) нет ли забоин на дульном срезе и раздутия ствола;
б) нет ли в канале ствола ржавчины, раковин, нагара от пороховых газов;
в) задний срез ствола не должен иметь наклёпа металла, препятствующего поступлению патрона в патронник; для проверки, удерживая автомат дулом вниз, ввести проверочный патрон в патронник; патрон должен под влиянием собственного веса свободно войти в патронник.
50. При осмотре затвора проверить:
а) нет ли на поверхности затвора или его частях забоин или заусенцев;
б) нет ли выкрошенности зацепа выбрасывателя.
51. При осмотре спускового механизма проверить:
а) нет ли поломок и трещин на его частях;
б) нет ли забоин на шептале спускового рычага.
52. При осмотре приклада проверить:
а) плавно ли вращается приклад при отжатой защёлке и прочно ли закрепляется в откинутом положении;
б) свободно ли поворачивается плечевой упор;
в) не погнуты ли тяги приклада.
53. При осмотре магазина проверить:
а) надёжно ли действует подаватель; для проверки снарядить магазин проверочными патронами и присоединить его к автомату, левой рукой взяться за пистолетную рукоять, нажав указательным пальцем на спусковой крючок, правой рукой отвести затвор за рукоятку назад и отпустить рукоятку. Так проделать 8—10 раз. Затвор при движении вперёд каждый раз должен досылать патрон в патронник, а при отходе назад извлекать его и выбрасывать в окно ствольной коробки;
б) нет ли вмятин на корпусе.
Чистка и смазка автомата
54. Автомат должен содержаться всегда в полном порядке и чистоте. Это достигается своевременной и умелой чисткой и смазкой его.
55. Чистка автоматов, находящихся на руках в подразделениях, должна производиться:
а) если автомат стоит без употребления,— не менее одного раза в 7 дней;
б) после учений, службы, караульного наряда и занятий (без стрельбы) — немедленно по окончании учений или занятий;
в) после стрельбы боевыми и холостыми патронами—немедленно по окончании стрельбы или учений; при этом тут же, на стрельбище (в поле), надо вычистить и смазать только канал ствола и чашечку затвора, а по возвращении со стрельбы (учения) произвести полную чистку автомата; в течение последующих 3—4 дней протирать чистой белой тряпкой канал ствола и, если на тряпке будут обнаружены нагар, чернота или ржавчина,— повторять чистку;
г) в боевой обстановке, на манёврах и длительных учениях в поле — ежедневно, пользуясь перерывами в занятиях или затишьем боя.
56. Смазка автомата ружейной смазкой производится немедленно после его чистки.
57. Чистка и смазка автоматов производятся солдатами под руководством командира отделения, который обязан:
а) определить степень необходимой разборки, чистки и смазки;
б) проверить у солдат исправность принадлежности и доброкачественность материалов для чистки;
в) проверить правильность и полноту произведённой чистки, после чего дать разрешение произвести смазку;
г) проверить правильность произведённой смазки и дать разрешение на постановку автомата в пирамиду.
Офицерский состав роты обязан проверять уменье командиров отделений выполнять свои обязанности в отношении чистки и смазки оружия, периодически присутствовать на чистке оружия и проверять правильность её выполнения.
58. Чистка автоматов в условиях казарменного или лагерного расположения должна производиться в местах, специально отведённых для чистки оружия, на оборудованных или приспособленных для этой цели столах, а в боевой или походной обстановке — на подстилках, досках и т. п., предварительно очищенных от грязи и пыли.
59. Принадлежность для чистки должна быть исправна, а все смазочные и протирочные материалы чисты и доброкачественны. Смазочные материалы должны храниться в закрытых сосудах с соответствующими надписями на них, а протирочные материалы — в особых ящиках или завёрнутыми в плотную материю для предохранения их от пыли, грязи и влаги.
60. Для чистки и смазки автоматов применяются:
а) щёлочной состав — для очистки порохового нагара;
б) ружейная смазка — для смазывания частей автомата после их чистки;
в) специальная пушечная смазка — для смазывания автоматов, сдаваемых на склад;
г) зимняя ружейная смазка — для смазывания затвора и спускового механизма после чистки в зимнее время (при морозах);
д) чистые и мягкие (хорошо простиранные) тряпки или хлопчатобумажные концы — для чистки, обтирания и смазки; пакля, очищенная от кострики, — только для чистки.
Применять другие смазочные и протирочные материалы не разрешается.
Ружейная смазка применяется только в летнее время года при температуре выше + 5° С. При температуре ниже - 5° С этой смазкой трущиеся детали автомата смазывать не разрешается вследствие того, что при снижении температуры она сгущается и может вызвать появление задержек при стрельбе.
Примечание. Для разжижения и смывания загустевшей смазки разрешается применять обезвоженный керосин. После применения керосина части автомата должны быть тщательно насухо протёрты, а затем смазаны.
Порядок чистки и смазки автомата
61. Для чистки канала ствола: продеть в прорези шомпола очищенную от кострики паклю, пропитать её щёлочным составом; ввести шомпол в канал ствола с дульной части и продвинуть его примерно на одну треть длины ствола; уперев автомат в какой-нибудь предмет, взяться левой рукой за кожух, а правой рукой за ручку шомпола и осторожно, не прикасаясь шомполом к стенкам канала ствола, плавно продвигать шомпол по всей длине канала ствола 7—10 раз; затем сменить паклю, пропитать её щёлочным составом и повторить чистку.
После этого протереть насухо канал ствола чистой тряпкой (предварительно тщательно вытереть шомпол) и осмотреть её: если на тряпке будут следы нагара или ржавчины, повторить чистку паклей, пропитанной щёлочным составом, а затем сухой тряпкой. Так поступать до тех пор, пока тряпка не будет чистой. После этого вычистить патронник и дульный срез канала ствола. Закончив чистку канала ствола и патронника, ещё раз протереть их чистой тряпкой насухо и осмотреть с дульной части, вложив в ствольную коробку против канала ствола кусок белой бумаги для отражения света и поворачивая автомат в руках.
Примечание. Автомат, в котором ржавчина и нагар не удаляются указанным выше способом, должен быть отправлен в оружейную мастерскую.
Убедившись в чистоте канала ствола и патронника, равномерно и негусто смазать их ружейной смазкой при помощи промасленной тряпки.
62. Наружную поверхность ствола и внутреннюю поверхность кожуха чистить и смазывать через отверстия кожуха.
63. Затвор, магазин, возвратно-боевую пружину, ствольную коробку, приклад необходимо сначала обтереть сухими тряпками или паклей, а затем тряпкой (паклей), пропитанной щёлочным составом, после этого протереть насухо и слегка смазать.
64. Наружные части автомата смазывать тонким слоем — отжатой промасленной тряпкой, так как излишняя смазка способствует прилипанию пыли и загрязнению механизмов. Подвижные части автомата в летнее время смазывать несколько больше, а в зимнее время тонким слоем — отжатой тряпкой.
Снаряжение магазина
65. Для снаряжения магазина надо: взять магазин в левую руку подавателем вверх, правой рукой вкладывать патроны в приёмник магазина, вводя их под загибы приёмника нажимом большого пальца.
При снаряженном полностью магазине (35 патронов) последний патрон становится справа в приёмнике магазина, а первый патрон (нижний) должен быть виден в контрольном отверстии в нижней части задней стенки магазина.
