5,45-мм Пистолет самозарядный малогабаритный ПСМ


Назначение и устройство деталей и сборочных единиц пистолета


Ствол с рамкой

Ствол 20 (рис. 2 и 3) служит для направления полета пули. Внутри ствол имеет хромированный канал с шестью нарезами, вьющимися слева вверх направо. Нарезы служат для сообщения пуле вращательного движения. Промежутки между нарезами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола; он равен 5,45 мм.

С казенной части канал ствола гладкий и большего диаметра; он служит для помещения патрона и называется патронником. В нижней части патронника имеется скос для направления патрона в патронник.

Наружная поверхность ствола гладкая. На ствол надевается возвратная пружина.

Ствол соединяется с рамкой прессовой посадкой и закрепляется осью 18.

Рамка 30 служит для соединения деталей и сборочных единиц пистолета. Рамка с основанием рукоятки составляют одно целое.

В верхней части рамки, под стволом, в специальном гнезде помещается фиксатор 23 с пружиной 24, служащей для взаимодействия с остановом 19. Фиксатор завальцован от выпадения.

В средней передней части рамки осью 31 крепится спусковая скоба 22, служащая для предохранения хвоста спускового крючка от случайного нажатия на него. Она имеет на переднем конце выступ л, служащий для ограничения хода затвора при движении назад, внизу — специальное плечо м, служащее для предотвращения поворота спусковой скобы при Вставленном магазине. Спусковая скоба удерживается в рамке в верхнем положении пружиной 32, находящейся на оси 31.

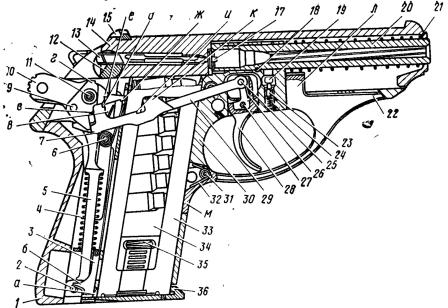

Рис. 2. Пистолет ПСМ:

Рис. 2. Пистолет ПСМ:

1 — рукоятка 1; 2 — стопор 2; 3 — защелка магазина 1-15; 4 — боевая пружина 1-14; 5 — тяга курка 1-13; 6 — ось 1-1; 7 — пружина шептала 1-3; 8 — шептало 1-2; 9 —штифт курка 1-21; 10 — курок 1-20; 11 — ось курка 1-12; 12 — предохранитель 2-6; 13 — ударник 2-5; 14 — затвор 2-8; 15 — целик 2-9; 17 — выбрасыватель 2-3; 18 — ось 1-1; 19 — останов 1-4; 20 — ствол 1-6; 21 — возвратная пружина 1-5; 22 — спусковая скоба 1-10; 23— фиксатор 1-9; 24 — пружина останова 1-8; 25 — ось тяги 1-19; 26 — пружина спуска 1-17; 27— ось 1-1; 28 — спусковой крючок 1-16; 29 — спусковая тяга 1-18; 30 — рамка 1-7; 31 — ось 1-1; 32— пружина скобы 1-11; 33 — корпус магазина 3-1; 34 — подаватель 3-2; 35 — пружина подавателя 3-3; 36 — крышка магазина 3-4; а — выступ магазина; б — выступ защелки; в — зуб самовзвода; г — предохранительный зуб курка; д — зуб спусковой тяги; е— боевой зуб курка; ж — зуб шептала; и — зуб спусковой тяги; к — выступ спусковой тяги; л — выступ скобы; м — специальное плечо Примечание. Позиция 17 показана условно.

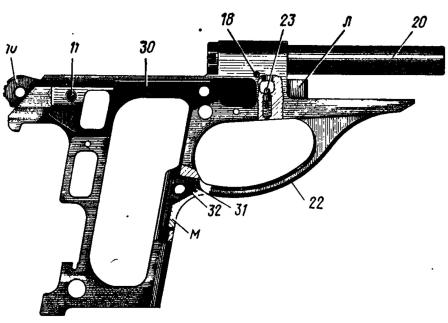

Рис. 3. Ствол с рамкой:

Рис. 3. Ствол с рамкой:

10 — курок 1-20; 11 — ось курка 1-21; 18 — ось 1-1; 20 — ствол 1-6; 22 — спусковая скоба 1 10; 23 — фиксатор 1-9; 30 — рамка 1-7; 31 — ось 1-1; л — выступ скобы; м — специальное плечо


В задней части рамки установлен на оси 11 свободно поворачивающийся курок 10. Ось курка завальдована в рамке.

Основание рукоятки рамки служит для помещения магазина и крепления рукоятки. Оно имеет боковые окна (правое и левое) для уменьшения массы пистолета; нижнее окно служит для вставления магазина.


Ударно-спусковой механизм

Ударно-спусковой механизм состоит из курка, тяги курка, спускового крючка в сборе и шептала с пружиной.


Курок

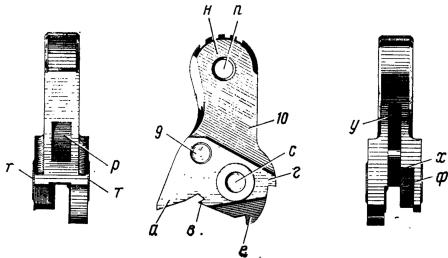

Курок (рис. 2 и 4) служит для нанесения удара по ударнику. Он имеет: вверху — головку н (рис. 4) с насечкой для взведения курка рукой и отверстие п для уменьшения массы курка; спереди — выем р для прохода выступа предохранителя 12 (рис. 2); в средней части — отверстие с (рис. 4) для оси курка, цапфы т для направления курка в рамке и штифт 9 курка, взаимодействующий с тягой курка; внизу — предохранительный зуб г, боевой зуб е, зуб самовзвода ву клиновидный выступ а, паз у для помещенияверхней части тяги 5 курка (рис. 5); внутренний выем ф для помещения задней части спусковой тяги 29 (рис. 2) и ребро х (рис. 4) для обеспечения разобщения зуба спусковой тяги с зубом самовзвода курка при производстве стрельбы с самовзвода.

Рис. 4. Курок в сборе:

Рис. 4. Курок в сборе:

9 — штифт курка 1-21; 10 — курок 1-20; а — клиновидный выступ; в — зуб самовзвода; г — предохранительный зуб; е — боевой зуб; н — головка курка; п — отверстие; р — выем; с — отверстие; т — цапфы; у — паз; ф — внутренний выем; х — ребро


Штифт 9 курка (рис. 2 и 4) служит для упора и фиксации тяги 5 курка при передаче усилия от боевой пружины 4 (рис. 2) к курку. Штифт курка от выпадания заваль-цован с двух сторон.


Тяга курка в сборе

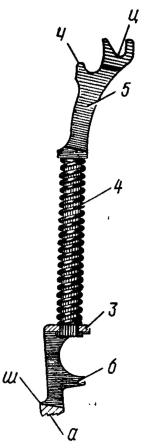

Тяга курка в сборе (рис. 5) состоит из тяги 5 курка, боевой пружины 4 и защелки 3 магазина.

Тяга 5 курка служит для направления и передачи усилий от боевой пружины к курку. Тяга курка вверху имеет выемку ц, которой она упирается в штифт курка, и выступ ч для обеспечения автоматического поворота курка назад («отбоя») до момента заскакивания за выступ 6i шептала 8 (рис. 7) после прекращения стрельбы; на нижнюю часть тяги курка надеты боевая пружина 4 и защелка 3 магазина (рис. 5) .

Боевая пружина 4 служит для приведения в действие курка и защелки магазина.

Рис. 5. Тяга курка в сборе:

Рис. 5. Тяга курка в сборе:

3 — защелка магазина 1-15; 4 — боевая пружина 1-14; 5 — тяга курка 1-13; а — насечка; б — выступ; ч — выступ „отбоя"; ш — выступ; ц — выемка


Защелка 3 магазина предназначена для удержания магазина в окне рамки пистолета и для фиксации стопора 2 (рис. 2) в поперечном направлении. Защелка магазина закреплена развальцованным нижним концом тяги курка. Она имеет выступ б (рис. 5) для фиксации стопора, выступ ш для удержания магазина и насечку а для поворота защелки рукой.


Спусковой крючок в сборе

Спусковой крючок в сборе (рис. 6) служит для спуска курка с боевого взвода и для взведения курка.

Спусковой крючок в сборе состоит из собственно спускового крючка 28, соединенного осью 25 со спусковой тягой 29, и пружины 26 спуска для спуска курка с боевого взвода и для взведения курка.

Спусковой крючок в сборе состоит из собственно спускового крючка 28, соединенного осью 25 со спусковой тягой 29, и пружцны 26 спуска.

Спусковая тяга служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка. Спусковая тяга имеет разобщающий выступ к, при помощи которого при движении затвора назад спусковая тяга опускается вниз и расцепляется с шепталом; предохранительный зуб и, посредством которого при включенном предохранителе застопоривается спусковая тяга в заднем положении; в задней части зуб д для поворота шептала вперед при спуске курка с боевого взвода; зуб ы для поворота шептала вперед при производстве выстрела самовзводом; выступ э, которым спусковая тяга опирается о клиновидный выступ а курка (рис. 4); зуб ю (рис. 6), взаимодействующий с зубом самовзвода курка в (рис. 4) при производстве выстрела самовзводом.

Пружина 26 спуска (рис. 6) служит для возвращения спускового крючка и спусковой тяги в исходное положение.

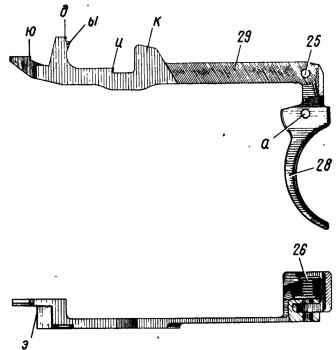

Рис. 6. Спусковой крючок в сборе:

Рис. 6. Спусковой крючок в сборе:

25 — ось тяги 1-19; 26 — пружина спуска 1-17; 28 — спусковой крючок 1-16; 29 — спусковая тяга 1-18; а — отверстие; д — зуб; и — предохранительный зуб; к — разобщающий выступ; э — выступ; ю — зуб самовзвода; ы — зуб


Пружину спуска имеет; слева — длинный конец, опирающийся о внутреннюю стенку спускового крючка, справа — загнутый короткий конец, вхояящий в выемку головки спусковой тяги.

Ось 25 спусковой тяги служит для взаимного соединения спускового крючка, спусковой тяги и пружины спуска.

Крепится ось посредством развальцовки левой стенки спускового крючка.

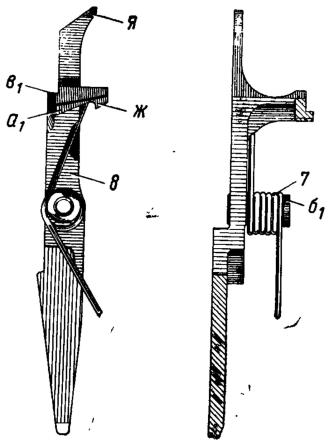

Шептало

Шептало 8 (рис. 7) служит для удержания курка на боевом и предохранительном взводах.

Рис. 7. Шептало с пружиной:

Рис. 7. Шептало с пружиной:

7 — пружина шептала 1-3; 8 — шептало 1-2; a1—зуб; бх — цапфа; б1 — выступ; ж — предохранительный зуб; я — носик


Шептало имеет: в верхней части — носик я, на который при включении предохранителя действует ребро ю1 предохранителя (рис. 11) для поворота шептала, выступ (рис. 7) для удержания курка на боевом и предохранительном взводах; справа на консольной части — предохранительный зуб ж, блокирующий перемещение спусковой тяги вперед при включенном предохранителе посредством сцепления его с зубом и спусковой тяги (рис. 6), зуб (рис. 7), с которым спусковая тяга зацепляется зубом д (рис. 6) при стрельбе с боевого взвода и зубом ы — при стрельбе с самовзвода; в средней части — удлиненную цапфу 6i (рис. 7), на которой устанавливается пружина шептала, отверстие для оси шептала. Нижний конец шептала служит для уравновешивания массы шептала относительно оси вращения.

Пружина шептала служит для возвращения, шептала в исходное положение и прижатия его к курку. Пружина шептала имеет левый и правый концы, которые соответственно опираются в выемку шептала и паз рамки.


Останов

Останов 19 (рис. 2, 8) служит для удержания затвора в заднем положении по израсходовании всех патронов из магазина и, кроме того, выполняет работу по отражению гильз и патронов при перезаряжании.

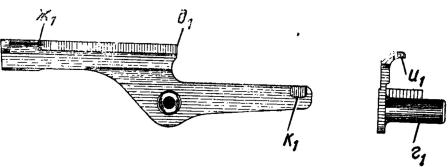

Рис. 8. Останов:

Рис. 8. Останов:

г1 — цапфа; д1 — выступ; ж1— отражающий выступ; и1 — выступ; к1 — выступ


Останов имеет: в передней части — выступ /q (рис. 8), на который действует пружина 24 останова (рис. 2) через фиксатор 23, находящийся в рамке, и прижимает останов к рамке, удерживая его в этом положении при стрельбе; в средней части — цапфу г1 (рис. 8), являющуюся осью вращения останова, выступ для ограничения поворота останова при удержании затвора на останове; в задней части отражающий выступ ж1 и выступ ии на который действует соответствующий выступ м2 подавателя 34 (рис. 16) по израсходовании всех патронов из магазина.


Возвратная пружина

Возвратная пружина 21 (рис. 2, 9) служит для возвращения затвора в переднее положение после выстрела.

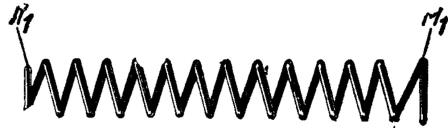

Рис. 9. Возвратная пружина:

Рис. 9. Возвратная пружина:

л1, м1 - витки


Пружина имеет с одной стороны крайний виток л1(рис. 9) меньшего диаметра по сравнению с другими витками, которым она надевается на ствол при сборке и удерживается на стволе при разборке пистолета; с другой стороны — крайний виток м1 большего диаметра по сравнению с другими витками, которым она упирается в поперечную кольцевую стенку затвора.


Затвор

Затвор (рис. 10) служит для досылания патрона из магазина в патронник, запирания канала ствола при выстреле, извлечения и удержания гильзы (патрона), разобщения спусковой тяги и взведения курка.

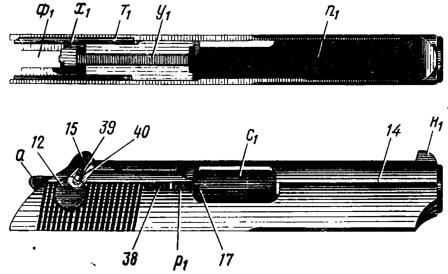

Рис. 10. Затвор:

Рис. 10. Затвор:

12 — предохранитель 2-6; 14 — затвор 2-8; 15 — целик 2-9; 17 — выбрасыватель 2-3; 38 — упор выбрасывателя 2-2; 39 — пружина шарика 2-7; 40 — шарик б/н; а — флажок предохранителя; н1 — мушка; n1 — канал; р1 — паз; с1 — окно; т1 — выем; у1 — продольный выступ; ф1 — паз; х1 — продольные выступы


В передней части затвор имеет: мушку для прицеливания, отверстие для направления затвора по стволу; канал n1 для размещения ствола с возвратной пружиной; поперечную кольцевую стенку для опоры переднего конца возвратной пружины.

В средней части затвор имеет: внутри — продольный канал, в котором размещается ударник 13 (рис. 2); справа сверху — паз p1 (рис. 10) и гнездо, в которых размещены выбрасыватель 17 и упор 38 выбрасывателя с пружиной 37 (рис. 13), окно с1 (рис. 10) для выбрасывания гильзы (патрона); внутри на правой стенке — выем ту для помещения разобщающего выступа к спусковой тяги (рис. 6); внутри снизу — продольные пазы для прохода верхней части магазина и выступа и1 останова (рис. 8); продольный выступ у1 (рис. 10) для досылания патрона и взведения курка.

В задней части затвор имеет: сверху — поперечный паз, в котором крепится целик 15, под целиком — отверстие, в котором помещен подпружиненный шарик 40, служащий для фиксации предохранителя 12 в крайних положениях, поперечное отверстие, в котором помещен предохранитель 12, паз ф1 для прохождения курка; внутри — продольные выступы хi для направления движения затвора по рамке. С обеих сторон корпуса затвора имеется насечка для удобства отведения затвора рукой.

Предохранитель служит для обеспечения безопасности обращения с пистолетом.

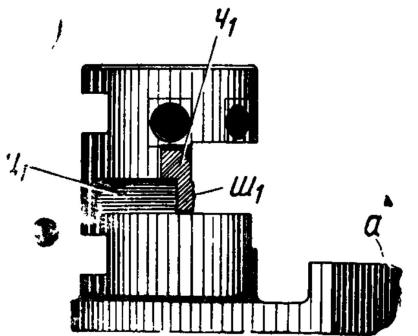

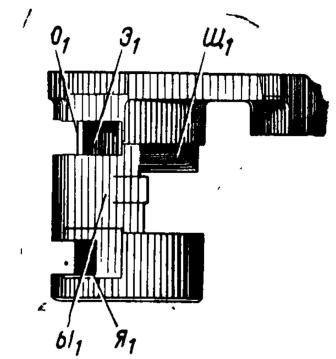

Рис. 11. Предохранитель Рис. 11. Предохранитель

Рис. 11. Предохранитель:

а - флажок; и1 - ч1 - пазы; ш1 - выступ; щ1 - вырез; э1 - паз; ю1 - ребро; я1 - паз; ы1 - площядка


Предохранитель имеет цилиндрическую часть для установки в отверстии затвора и флажок а предохранителя для поворота предохранителя при включении и выключении. В середине цилиндрической части предохранитель имеет: вверху — два паза: узкий ц1 (рис. 11) для помещения заднего конца ударника, широкий н1 для прохода ударника при разборке и сборке; сзади — предохранительный выступ ш1 который блокирует курок от перемещения вперед при включении предохранителя, обеспечивая необходимый зазор между задним торцом ударника и ударной площадкой курка; слева от предохранительного выступа — вырез щ1 для прохода курка вперед при ударе курка по заднему торцу ударника; внизу — площадку ыи которая обеспечивает поворот курка при движении затвора назад; внизу слева — паз э1 для помещения верхнего конца шептала и ребро ю1 которым при включении предохранителя шептало поворачивается вперед; внизу справа — паз я1 для помещения правой стенки рамки при включенном предохранителе; сверху справа — два глухих отверстия, в которые входит подпружиненный шарик, фиксируя два крайних положения предохранителя.

Ударник служит для нанесения удара по капсюлю патрона.

Ударник имеет: спереди — боек а2 (рис. 12) с ограничительным конусом, определяющим выступание бойка относительно плоскости затвора; посредине — стержневую часть трехгранного сеченйя; задний конец имеет с двух сторон скошенные уступы б2, которыми ударник опирается о предохранитель.

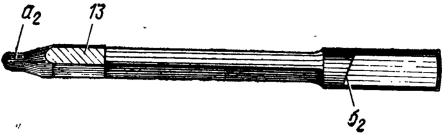

Рис. 12. Ударник:

Рис. 12. Ударник:

13 — ударник 2-5; а2 — боек; б2 — уступы


Выбрасыватель служит для удержания гильзы (патрона) в затворе до встречи с отражательным выступом останова. Выбрасыватель имеет: зацеп в2 (рис. 13), которым извлекается и удерживается гильза (патрон) при перезаряжании; цапфу для соединеннее затвором; скошенный уступ х2 к которому прижимается подпружиненный упор выбрасывателя, обеспечивая надежное соединение и действие выбрасывателя.

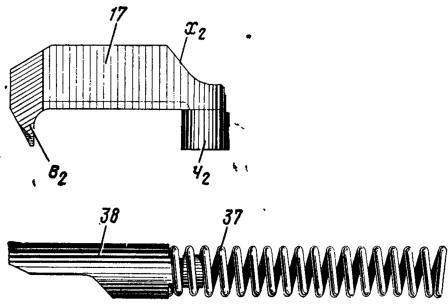

Рис. 13. Выбрасыватель, упор выбрасывателя с пружиной:

Рис. 13. Выбрасыватель, упор выбрасывателя с пружиной:

17 — выбрасыватель 2-3; 37 — пружина выбрасывателя 21; 38 — упор выбрасывателя 2-2; в2 — зацеп; х2 — уступ; ч2 — цапфа


Рукоятка

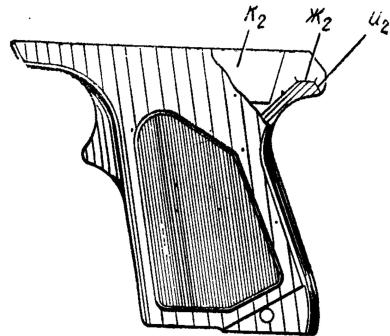

Рукоятка 1 (рис. 2,14) прикрывает боковые окна и заднюю стенку рамки и служит для удобства удержания пистолета в руке.

Рукоятка имеет: паз для помещения нижней части рамки; сверху сзади — уступы верхний ж2 (рис. 14) и задний и2, площадками которых совместно с боковыми стенками удерживается рукоятка на рамке; на правой стенке паза — углубление к2 для помещения спусковой тяги, а на задней стенке — выемки для прохода конца спусковой тяги, тяги курка с боевой пружиной и для уменьшения массы рукоятки; внизу — отверстие для стопора, с помощью которого рукоятка крепится в рамке.

Рис. 14. Рукоятка:

Рис. 14. Рукоятка:

ж2 и2 — уступы; к2 — углубление


Стопор

Стопор 2 (рис. 2,15) служит для крепления рукоятки к рамке и ограничения поворота защелки магазина.

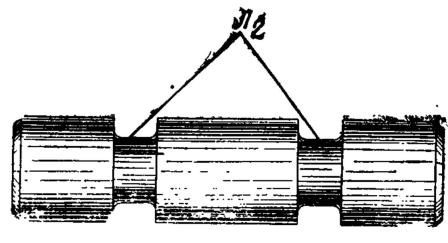

Рис. 15. Стопор:

Рис. 15. Стопор:

л2 — проточки


Стопор имеет две проточки л2 (рис. 15), в которые входят выступы б защелки магазина (рис. 5), удерживая стопор от выпадания.


Магазин в сборе

Магазин (рис. 16) служит для размещения и подачи патронов. Он состоит из корпуса 33 магазина, подавателя 34, пружины 35 подавателя и крышки 36 магазина.

Корпус магазина соединяет все части магазина. Верхние края боковых стенок загнуты внутрь и служат для удержания и направления патронов при подаче и досылании их в патронник затвором.

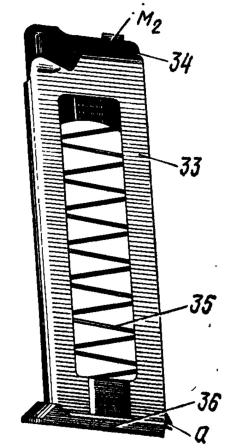

Рис. 16. Магазин в сборе:

Рис. 16. Магазин в сборе:

33 — корпус магазина 3-1; 34 — подаватель 3-2; 35 — пружина подавателя 3-3; 36 — крышка магазина 3-4; а — выступ: м2 — выступ подавателя


Боковые стенки корпуса магазина имеют окна для помещения выступов подавателя и для определения количества находящихся в магазине патронов. Внизу корпус магазина имеет отогнутые ребра для крышки магазина и выступ а для фиксирования магазина защелкой.

Подаватель служит для подачи патронов. Вверху имеет отогнутый выступ м2 для включения останова затвора по израсходовании всех патронов из магазина; по бокам — выступы для удобства снаряжения магазина и удержания подавателя в крайнем верхнем положении.

Пружина подавателя служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины отогнут для запирания крышки магазина.

Крышка магазина имеет пазы для соединения с корпусом магазина и окно для отогнутого (нижнего) конца пружины подавателя.
