Разборка и сборка винтовки обр. 1940 г. СВТ-40


Общие указания

55. Винтовка разбирается для чистки, смазки и осмотра. Излишне частая разборка винтовки вредна, так как ускоряет изнашивание частей, поэтому обучать разборке, сборке винтовки и изучать материальную часть на боевых винтовках запрещается.

56. При разборке и сборке винтовки соблюдать следующие правила:

1. Разборку и сборку производить на столе или скамейке, а в поле — на чистой подстилке.

2. Отделяя и собирая части механизмов винтовки, не применять больших усилий во избежание повреждения деталей.

3. Не пользоваться неисправной принадлежностью (развороченным ключом, изогнутой и забитой выколоткой).

4. При завинчивании газового патрубка не перекашивать его во избежание порчи резьбы.

5. Чтобы избежать утери мелких деталей, следует, разобрав какой-либо механизм, вычистить, осмотреть, собрать его и только после этого разбирать следующий механизм.

6. При сборке винтовки обращать внимание на номера частей, чтобы не перепутать их с частями других винтовок.


Порядок неполной разборки винтовки

57. Отделить магазин: взять винтовку в левую руку, правой рукой опустить хвост защелки вниз, затем, обхватив магазин и нажимая большим пальцем на защелку (рис. 55), отделить магазин от ствольной коробки, поворачивая его вперед (рис. 56).

Рис. 55. Отделение магазина от ствольной коробки

Рис. 55. Отделение магазина от ствольной коробки


Рис. 56. Отделение магазина от ствольной коробки

Рис. 56. Отделение магазина от ствольной коробки


Отделить крышку ствольной коробки: отжать хвост защелки вверх, положить винтовку на стол прицелом вверх так, чтобы скоба уперлась в край стола, левой рукой продвинуть крышку за переднюю часть вперед доотказа (рис. 57) большой палец правой руки упереть в головку направляющего стержня, не касаясь им крышки и, приподнимая передний конец крышки вверх, отделить ее от ствольной коробки; осторожно освободить возвратную пружину до упора головки стержня в заднюю стенку ствольной коробки.

Рис. 57. Отделение крышки ствольной коробки

Рис. 57. Отделение крышки ствольной коробки


Отделить возвратную пружину: левой рукой взять пружину около стебля затвора (рис. 58) и подать ее назад до выхода направляющей втулки из гнезда стебля затвора; удерживая правой рукой направляющий стержень, отвести задний конец его в сторону от задней стенки ствольной коробки и вынуть пружину из стебля затвора; снять пружину с направляющей втулки, а если нужно, то и со стрежня.

Рис. 58. Отделение возвратной пружины

Рис. 58. Отделение возвратной пружины


Отделить затвор: отвести стебель затвора назад настолько, чтобы направляющий выступ на правой его стенке вышел из паза ствольной коробки (рис. 59). Поворачивая за рукоятку, поднять правую стенку стебля затвора, подать стебель затвора доотказа вперед и, приподнимая его вверх за рукоятку, отделить затвор от ствольной коробки.

Рис. 59. Отделение стебля с остовом затвора

Рис. 59. Отделение стебля с остовом затвора


Отделить остов затвора от стебля: положить стебель затвора на ладонь правой руки рукояткой вперед, а остовом затвора кверху (рис. 60), большим и указательным пальцами левой руки взять остов затвора и подать его назад доотказа; приподнимая задний конец остова затвора вверх, подать его вперед и отделить от стебля.

Рис. 60. Отделение остова затвора от стебля

Рис. 60. Отделение остова затвора от стебля


Отделить шомпол: нажать на головку защелки шомпола (рис. 61) и, приподнимая шомпол вверх, вытянуть его из гнезда ложи.

Рис. 61. Отделение шомпола

Рис. 61. Отделение шомпола


Порядок полной разборки винтовки

58. Полная разборка винтовки является продолжением неполной разборки; она производится в следующем порядке:

1. Отделить ударно-спусковой механизм: положить винтовку на упор (стол) прицелом вверх, большим пальцем правой руки повернуть флажок запора втулки влево на 90°, при помощи выколотки или головки пули учебного патрона (рис. 62) нажать на задний срез втулки ствольной коробки и сдвинуть ее вперед настолько, чтобы зуб защелки вышел из выреза спусковой скобы; левой рукой отвести задний конец спусковой скобы вниз и, смещая на себя, отделить скобу от ствольной коробки (рис. 63).

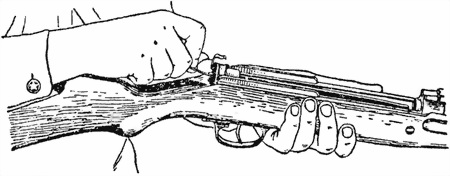

Рис. 62. Отделение ударно-спускового механизма

Рис. 62. Отделение ударно-спускового механизма


Рис. 63. Отделение ударно-спускового механизма

Рис. 63. Отделение ударно-спускового механизма


2. Снять ложевое кольцо: поставить винтовку вертикально, надавить выколоткой на защелку кольца, утопив ее зуб в вырез, продвинуть ложевое кольцо вверх и снять его со ствола.

3. Отделить верхний кожух: правой рукой приподнять задний конец кожуха вверх (рис. 64) и, смещая его назад, отделить от ствола.

Рис. 64. Отделение верхнего кожуха

Рис. 64. Отделение верхнего кожуха


4. Снять ствольную накладку: приподнимая передний конец ствольной накладки вверх (рис. 65), подать ее вперед до выхода заднего конца из-под колодки прицела и отделить от ствола.

Рис. 65. Отделение ствольной накладки

Рис. 65. Отделение ствольной накладки


5. Отделить ложу от ствола: положить винтовку головкой болта нагеля вверх, при помощи ключа вывинтить болт нагеля (рис. 66) и при помощи выколотки вытолкнуть его из трубки; повернуть винтовку прицелом вверх и, удерживая ее левой рукой (рис. 67), правой рукой отделить ствол от ложи.

Рис. 66. Вывинчивание болта нагеля

Рис. 66. Вывинчивание болта нагеля


Рис. 67. Отделение ложи от ствола

Рис. 67. Отделение ложи от ствола


6. Отделить газовый цилиндр, шток и толкатель стебля затвора: положить ствол прицелом вверх, удерживая левой рукой газовый цилиндр на патрубке; правой рукой подать шток доотказа назад, отвести его передний конец немного в сторону, а левой рукой снять газовый поршень с патрубка (рис. 68); подавая правой рукой шток вперед, вынуть его из гнезда толкателя затвора (рис. 69), затем вынуть вперед из отверстия ствольной коробки толкатель затвора с пружиной (если он не вышел оттуда вместе со штоком); снять пружину с толкателя затвора.

Рис. 68. Отделение газового цилиндра

Рис. 68. Отделение газового цилиндра

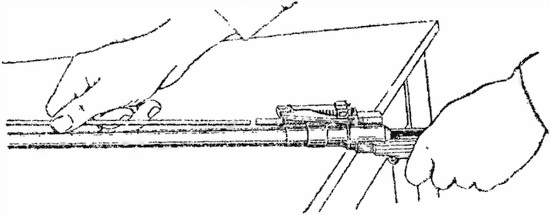

Рис. 69. Отделение толкателя со штоком

Рис. 69. Отделение толкателя со штоком


7. Отделить газовый регулятор и патрубок: положить ствол прицелом вверх и дульной частью к себе; удерживая левой рукой ствол за надульник, правой рукой отвинтить патрубок при помощи ключа, вращая его слева направо (рис. 70); вытолкнуть выколоткой регулятор из гнезда газовой каморы (рис. 71).

Рис. 70. Отделение патрубка

Рис. 70. Отделение патрубка


Рис. 71. Отделение регулятора

Рис. 71. Отделение регулятора


8. Отделить ударник от затвора: выколоткой вытолкнуть штифт ударника из отверстия остова затвора и вытащить ударник вместе с пружиной из гнезда остова затвора.


Порядок сборки винтовки

1. Установить регулятор и патрубок: положить ствол прицелом вверх, вставить в гнездо газовой каморы регулятор пятигранником вперед, установить грань регулятора с надлежащей цифрой кверху, так чтобы эта грань была горизонтальна, завинтить патрубок доотказа сначала рукой, а затем при помощи ключа, после чего еще раз проверить горизонтальность верхней грани регулятора.

2. Собрать газовый цилиндр, шток и толкатель стебля затвора: надеть пружину на толкатель, вставить задний конец штока в гнездо толкателя, правой рукой вставить шток с толкателем и с пружиной в отверстие ствольной коробки, подать шток доотказа назад, отвести его передний конец несколько в сторону левой рукой надеть газовый цилиндр на патрубок и вставить передний конец штока в гнездо цилиндра.

3. Присоединить к стволу ложу: удерживая ствол правой рукой за ствольную коробку, левой рукой завести передний конец кожуха в раструб надульника и ввести ствольную коробку в окно ложи; положить винтовку левой стороной на стол и, вставив с правой стороны болт нагеля, при помощи ключа завинтить его доотказа.

4. Надеть ствольную накладку: положить винтовку прицелом вверх, удерживая ее левой рукой за шейку приклада; правой рукой приподнимая передний конец ствольной накладки слегка кверху, завести задний конец ее за выступ колодки прицела и прижать ствольную накладку к стволу.

5. Надеть верхний кожух: правой рукой ввести загибы переднего конца кожуха в пазы нижнего кожуха и опустить задний конец кожуха на передний конец ствольной накладки.

6. Надеть ложевое кольцо: поставить винтовку вертикально, надеть на ложу кольцо антабкой влево и подать его вниз до заскакивания зуба защелки за передний срез кольца; предварительно утопить зуб защелки в вырез ложи.

7. Вставить шомпол: для этого нажать на защелку, ввести передний конец шомпола в отверстие выступа надульника и подать шомпол вниз настолько, чтобы зуб защелки оказался выше выступа на стержне шомпола, после чего освободить защелку.

8. Вставить ударно-спусковой механизм: повернуть винтовку прицелом вниз, предварительно проверив положение флажка запора втулки ствольной коробки, который должен быть повернут влево, ввести цапфы переднего конца спусковой скобы в вырезы ствольной коробки, нажать на задний конец спусковой скобы и энергичным толчком ладони правой руки подать спусковую скобу в вырез ложи (рис. 72); зуб защелки при этом должен заскочить в вырез скобы, а задняя стенка втулки ствольной коробки должна вплотную подойти к задней стенке ствольной коробки; повернуть винтовку прицелом вверх, опустить флажок вниз, поворачивая его слева направо.

Рис. 72. Установка ударно-спускового механизма

Рис. 72. Установка ударно-спускового механизма


9. Соединить ударник с остовом затвора: надеть пружину на ударник, вставить ударник с пружиной в канал остова затвора, совместить вырез ударника с отверстием для шрифта и вставить штифт.

10. Соединить остов затвора со стеблем: взять стебель затвора в правую руку вырезом вверх, рукояткой вперед, левой рукой ввести передний конец остова затвора в вырез стебля, продвинуть остов затвора доотказа назад и ввести его выступы в вырезы стебля.

11. Вставить затвор в ствольную коробку: удерживая винтовку за шейку приклада левой рукой, ввести правой рукой направляющий выступ стебля затвора в паз ствольной коробки и отвести стебель за рукоятку назад до совмещения правого его направляющего выступа с вырезом ствольной коробки, повернуть за рукоятку стебель затвора вниз и подать его доотказа вперед.

12. Вставить возвратную пружину: надеть пружину на направляющую трубку и стержень, ввести правой рукой вперед конец пружины в гнездо стебля затвора, левой рукой взять пружину около заднего конца направляющей трубки и ввести последнюю в гнездо стебля, правой рукой завести головку направляющего стержня за заднюю стенку ствольной коробки, направляя при этом передний его конец в канал трубки.

13. Вставить крышку ствольной коробки: положить винтовку прицелом вверх, надеть крышку на стебель затвора, левой рукой подать направляющий стержень пружины несколько вперед, упереть большой палец правой руки в головку стержня и продвинуть стрежень вперед доотказа; взять крышку левой рукой, ввести головку стержня в полукруглый вырез крышки и, удерживая крышку левой рукой, подать ее назад.

14. Вставить магазин: завести выступ передней стенки магазина за уступ ствольной коробки и, поворачивая магазин, подать его в окно коробки, при этом защелка магазина должна заскочить за поперечный выступ задней стенки магазина. После этого хвост защелки повернуть к ствольной коробке.


Примыкание и снимание штыка

1. Примыкание штыка: вынуть штык из ножны, поставить винтовку прикладом на землю, мушкой вправо, правой рукой обхватить газовую камору, удерживая левой рукой штык за рукоятку, надеть его пазом головки рукоятки на нижний выступ надульника, большим пальцем правой руки (рис. 73) нажать на защелку рукоятки штыка, левой рукой подать штык вниз доотказа, направляя при этом отверстие упора рукоятки на втулку надульника.

Рис. 73. Примыкание штыка

Рис. 73. Примыкание штыка


2. Снимание штыка: поставить винтовку прикладом вниз, мушкой вправо, нажать пальцем правой руки на защелку штыка, а левой рукой приподнимая штык кверху, отделить его от ствола.


Разборка и сборка магазина

1. Разборка магазина: взять магазин в левую руку крышкой вверх, при помощи выколотки отжать вниз защелку крышки, сдвинуть крышку несколько вперед; удерживая конец пружины подавателя пальцем левой руки, снять крышку, отделить пружину и подаватель от коробки магазина.

2. Сборка магазина: взять коробку магазина в левую руку, вложить в нее подаватель с пружиной, сжать пружину подавателя и надвинуть крышку на коробку до заскакивания её выступа в отверстие защелки.


Разборка механизмов винтовки при ремонте и замене деталей

Разборка перечисленных ниже механизмов винтовки производится оружейным мастером при ремонте и замене деталей винтовки.

Изложенная ниже общая последовательность разборки необязательна, но разборка каждого отдельного механизма производится обязательно в указанном ниже порядке.

1. Отделить мушку с намушником:

а) при помощи ключа вывинтить мушку;

б) медным гнетком и молотком выбить из пазов выступа надульника намушник.

2. Разобрать прицел:

а) выколоткой надавить на передний конец прицельной планки и вывести ее цапфы из вырезов колодки, левой рукой сдвинуть планку назад и отделить от колодки прицела;

б) приподнять передний конец пружины прицельной планки и, подавая ее вперед, отделить от колодки прицела;

в) пальцами руки нажать на защелки хомутика и снять хомутик с прицельной планки.

3. Разобрать защелку спусковой скобы:

а) при помощи выколотки вытолкнуть ось защелки и вытащить защелку из выреза ствольной коробки;

б) при помощи выколотки продвинуть вперед втулку ствольной коробки и отделить ее от ствольной коробки;

в) флажок запора втулки повернуть вправо, вытянуть его из гнезда ствольной коробки, отделить стопор с пружиной.

4. Разобрать отражатель, останов затвора и разобщитель автоматического спуска:

а) при помощи выколотки сместить штифт, удерживающий отражатель, и снизу медным гнетком выбить отражатель из пазов ствольной коробки;

б) отделить останов затвора и пружину от отражателя;

в) снизу вытолкнуть выколоткой разобщитель и отделить его от ствольной коробки.

5. Разобрать ударно-спусковой механизм:

а) спустить курок с боевого взвода, для чего нажать на автоматический спуск, и, предохраняя руку от удара курка, нажать на спусковой крючок;

б) отделить курок: пальцем руки опустить передний конец спусковой тяги вниз, вывести цапфы курка из вырезов спусковой скобы и отделить курок вместе с направляющим стержнем и боевой пружиной;

в) отделить коромысло: вывести цапфы коромысла из вырезов стойки спусковой скобы и отделить его;

г) отделить спусковой крючок с тягой: вытолкнуть ось спускового крючка, поднимая крючок кверху, отделить его от спусковой скобы вместе со спусковой тягой;

д) отделить пружину спусковой тяги: приподнять передний конец пружины вверх и отделить ее от спусковой скобы;

е) отделить автоматический спуск: вытолкнуть ось и отделить автоматический спуск вместе с пружиной от спусковой скобы;

ж) отделить предохранитель: выбить задвижку из пазов скобы, отделить стопор с пружиной и вытащить предохранитель вперед;

з) отделить защелку магазина: вытолкнуть ось защелки и отделить защелку от скобы вместе с пружиной.

6. Отделить выбрасыватель от остова затвора: заостренным концом извлекателя выбрасывателя вывести из гнезда выбрасывателя упор пружины и, отжимая выбрасыватель назад и в сторону, отделить его от остова затвора. Вытащить из гнезда остова затвора пружину с упором.


Сборка механизмов винтовки

1. Соединить выбрасыватель с остовом затвора: вставить пружину и упор выбрасывателя головкой вперед в гнездо остова затвора; отжать упор доотказа назад и вставить выбрасыватель в гнездо остова затвора.

2. Собрать ударно-спусковой механизм:

а) поставить на место защелку магазина: вставить пружину в гнездо защелки, а защелку — в вырез спусковой скобы; при помощи выколотки совместить отверстие защелки с отверстием спусковой скобы и вставить ось защелки;

б) собрать предохранитель: вставить стержень предохранителя в отверстие спусковой скобы, опустить флажок предохранителя вниз, установить стопор с пружиной головкой стопора к стержню предохранителя, поджать пружину при помощи выколотки и вставить задвижку;

в) поставить на место автоматический спуск: вставить в его гнездо пружину, вставить спуск вместе с пружиной в передний конец выреза спусковой скобы; совместить отверстие спуска с отверстием скобы и вставить ось;

г) поставить на место пружину спусковой тяги: приподнимая задний конец пружины вверх, завести передний ее конец за штифт;

д) поставить на место спусковой крючок со спусковой тягой: соединить спусковую тягу со спусковым крючком; вставить сверху спусковой крючок между ушками спусковой скобы, совместить отверстие крючка с отверстием ушков, следя при этом, чтобы перо пружины вошло в вырез крючка, после чего вставить ось спускового крючка;

е) поставить на место коромысло: нажать большим пальцем левой руки на передний конец спусковой тяги, вставить цапфы коромысла в вырезы стойки спусковой скобы; шептало должно быть направлено вперед и кверху;

ж) поставить на место курок с направляющим стержнем и боевой пружиной: соединить стержень с курком так, чтобы скос на конце стержня был направлен книзу; надеть на стержень боевую пружину; взять спусковую скобу в левую руку, нажать большим пальцем на спусковую тягу, а указательным пальцем отжимать верхний конец коромысла назад; вставить задний конец боевой пружины в вырез коромысла и ввести цапфы курка в вырезы спусковой скобы;

з) поставить курок на боевой взвод: обхватив спусковую скобу левой рукой и нажимая большим пальцем этой руки на головку курка, повернуть его книзу настолько, чтобы шептало заскочило за боевой взвод.

3. Собрать отражатель, останов затвора и разобщитель автоматического спуска:

а) вставить разобщитель сверху в гнездо ствольной коробки;

б) вставить останов затвора с пружиной в вырез отражателя;

в) вставить отражатель в паз ствольной коробки; при помощи медного гнетка дослать его доотказа вниз и забить штифт так, чтобы наружный конец его не выступал за плоскость ствольной коробки, а другой конец зашел за верхнюю плоскость отражателя.

4. Собрать защелку спусковой скобы:

а) положив ствол колодкой прицела вниз, вставить стопор запора втулки с пружиной в гнездо ствольной коробки головкой вверх;

б) вставить запор втулки в верхнее отверстие задней стенки ствольной коробки, направляя при этом флажок запора вправо; выколоткой нажать на стопор, подать запор вперед доотказа и повернуть флажок на 180°;

в) вставить втулку в нижнее отверстие ствольной коробки, направляя ее срезом вниз;

г) вставить пружину в гнездо защелки и ввести защелку в вырез ствольной коробки так, чтобы верхний ее конец вошел в поперечный вырез втулки; совместить отверстие защелки с отверстием ствольной коробки и вставить ось.

5. Собрать прицел:

а) надеть хомутик на прицельную планку продольным вырезом вверх и запиленным углом вперед;

б) соединить пружину прицельной планки с колодкой прицела так, чтобы пятка ее вошла в паз на задней стенке колодки;

в) соединить прицельную планку с колодкой прицела: установить передний конец планки около ушков колодки; нажимая на конец планки при помощи выколотки, большим пальцем левой руки послать планку вперед настолько, чтобы цапфы планки вошли в вырезы ушков колодки.

6. Собрать мушку с намушником:

а) вставить намушник в пазы выступа надульника риской вперед и при помощи медного гнетка поставить его на место до совмещения рисок;

б) вставить мушку в намушник и завинтить ее при помощи ключа.

7. Дальнейшая сборка винтовки производится как изложено выше.
