Выверка прицелов, проверка боя и приведение к нормальному бою артиллерийского вооружения

30-мм автоматический гранатомёт на станке (АГС-17)


Перед выверкой прицела следует тщательно осмотреть гранатомет и устранить обнаруженные недостатки, а также проверить трубку холодной пристрелки (ТХП).

Для проверки ТХП необходимо:

- вставить ТХП в канал ствола гранатомета; при незначительном нажиме стержень не должен качаться в стволе;

- установить резкость изображения по глазу; при рассмотрении отдельных предметов и покачивании головы вправо и влево перекрестов сетки не должно смещаться с точки наводки более чем на 3' (на 2/3 наименьшего деления сетки);

- с помощью уровня на ТХП придать стволу гранатомета горизонтальное положение; совместить перекрестив сетки ТХП с точкой наводки на мишени, выставленной не менее чем в 20 м от гранато мета; повернуть трубку на 180°, при этом перекрестие сетки не должно смещаться с точки наводки более чем на 3' (на 2/3 наименьшего деления сетки).

Если ТХП не удовлетворяет указанным требованиям, то она подлежит ремонту (регулировке) в оптической мастерской.

Выверка прицела может производиться по удаленной точке или по выверочной мишени.


Выверка по удаленной точке

- установить гранатомет на ровной площадке и отгоризонтировать его;

- выбрать на удалении 500-600 м от гранатомета хорошо видимую точку; вставить в ствол гранатомета с дульной части ТХП и поднять флажок трубки вверх;

- позьзуясь механизмами наводки гранатомета, навести перекрестие сетки ТХП в удаленную точку и закрепить механизмы наводки;

- наблюдая в окуляр прицела ПАГ-17, вращением барабанчиков угломера и прицела совместить верхний угольник сетки прицела с выбранной точкой наводки, при этом шкала угломера должна быть установлена на 30-00, а шкала прицела - на 0-00;

- если на шкалах барабанчиков угломера и прицела будут другие значения, необходимо вывентить на 1-1,5 оборота винты барабанчиков, поворотом шкал установить нулевые деления шкал против их указателей и завинтить винты;

- в случае не совпадения указателей больших делений прицела с делением "0" необходимо вывентить на 2-3 оборота винты указателя, совместить указатель с делением "0" и завинтить винты;

- придать стволу гранатомета горизонтальное положение по уровню на ТХП, при этом пузырек продольного уровня прицела должен быть в среднем положении; если пузырек уровня находится не в среднем положении, необходимо вывентиь на один-два оборота стопорные винты втулки уровня и вращением втулки вывести пузырек уровня в среднее положение; удерживая втулку завинтить стопорные винты.


Выверка по выверочной мишени

- установить гранатомет на ровной площадке и отгоризонтировать его;

- установить щит с выверочной мишенью (рис.18) вертикально по отвесу впереди гранатомета на удалении 20/30 м от дульного среза ствола;

- вставить в ствол гранатомета с дульной части трубку холодной пристрелки (ТХП) и поднять флажок трубки вверх;

- пользуясь механизмами наводки гранатомета, навести перекрестие ТХП в правое перекрестие мишени;

- наблюдая в окуляр прицела, вращением барабанчиков угломера и прицела совместить верхний угольник сетки прицела с левым перекрестием мишени; при этом шкала угломера должна быть установлена на 30-00, а шкала прицела - на 0-00; если на шкалах барабанчиков угломера и прицела будут другие значения, то внести соответствующие исправления, как и при выверке прицела по удаленной точке.

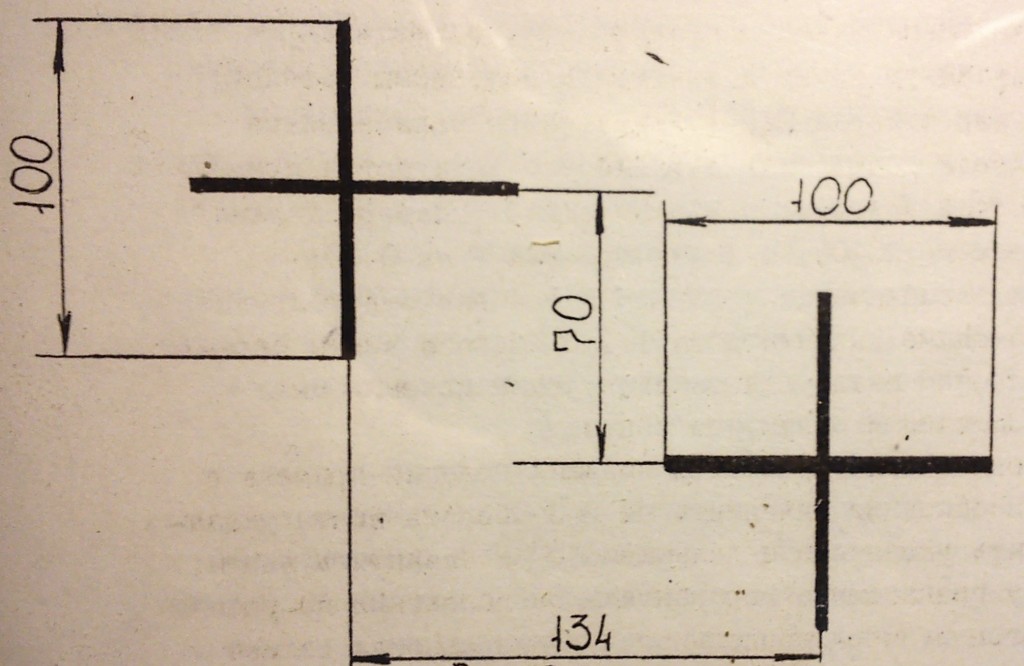

Рис. 18 Выверочная мишень.

Рис.18 Выверочная мишень.


При отсутствии ТХП для выверки прицела гранатомета необходимо крестообразно натянуть нити в прорезях на дульном срезе ствола; открыть затыльник и отделить затвор с возвратными пружинами; вставить в патронник гильзу с отверстием (диаметром 2-4 мм), просверленным в центре ее дна; наблюдая через отверстие в гильзе, навести перекрестие на дульном срезе ствола в удаленную точку или в правое перекрестие выверочной мишени и затем действовать также, как и при выверке прицела гранатомета с использованием трубки холодной пристрелки.
