73-мм станковый противотанковый гранатомёт (СПГ-9)
Проверка придельных приспособлений состоит из подготовки гранатомета и проверки оптического и механического прицелов.
Проверку прицельных приспособлений производят по выверочному щиту, а также по удаленной точке.
Для подготовке гранатомета к проверке необходимо:
- установить гранатомет в боевом положении на ровной горизнтальной площадке;
- на риски дульной части ствола натянуть тонкие нити немного цвета;
- открыть затвор, вставить в кольцевую проточку ствола диоптр-пробник и закрьгь затвор;
- установить механизм температурных поправок на оптическом и механическом прицелах на нуль.
Для проверки прицельных приспособлений по выверочному щиту необходимо:
- установить щит с мишенью (рис.21) впереди гранатомета на расстоянии 50 м перпендикулярно линии визирования, проверить с помощью отвеса вертикальность линии отвеса на щите.

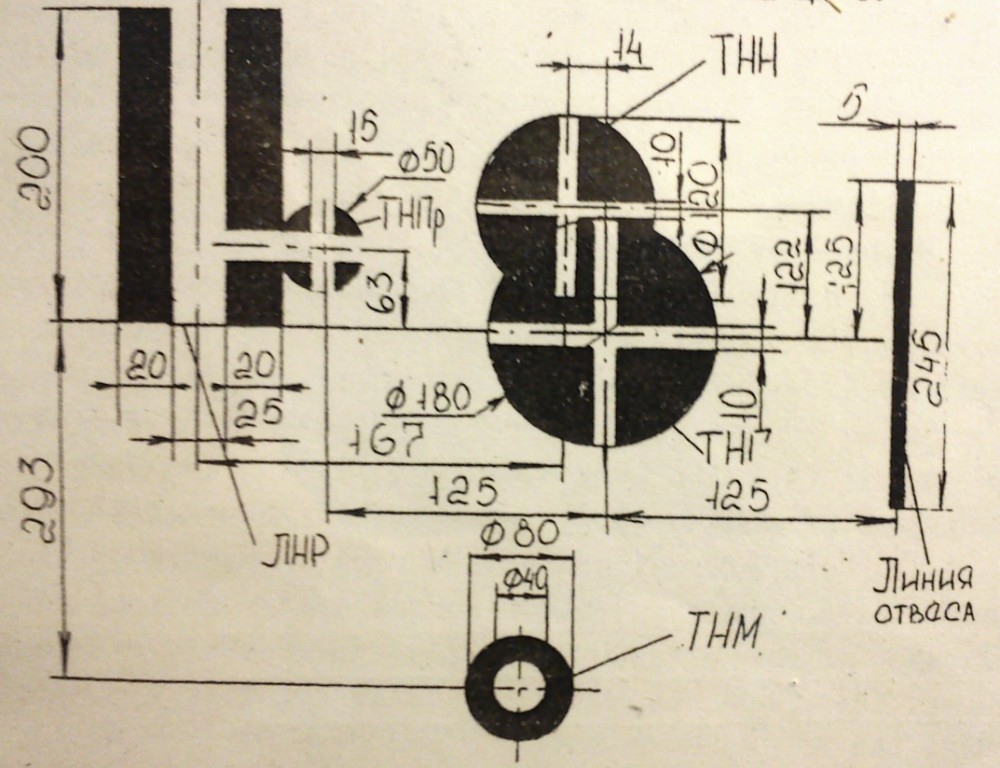

Рис.21 Выверочная мишень.
- отгоризонтировать гранатомет по оптическому прицелу и линии отвеса на щите;
- визируя через отверстие диоптра, при помощи механизмов наведения совместить перекрестие ствола с перекрестием точки наводки гранатомета на щите (ТНГ);
- при выверке прицела прямой наводки надо установить в поле зрения сетку "Кум" и проверить нулевую линию прицеливания, т.е. совпадает ли знак "+" на сетке прицела с перектрестием точки наводки прицела (ТНПр) на мишени; в случае несовпадения, вращая выверочные винты по высоте и боковому направлению, совмес¬тить знак "+" сетки прицела с перекрестием точки наводки прицела на мишени (ТНПр);
- установить в поле зрения сетку "Оск" и проверить совпадение знака "+" на сетке прицела с перекрестием точки наводки прицела (ТНПр) на мишени, несовпадение допускается не более 0-01 в любом направлении. Если несовпадение превышает» 0-01, то необходимо прицел отправить в ремонт;
- проверить прицел раздельной наводки: вращая маховичок угломера, совместить вертикальную нить перекрестия визира с линией наводки прицела раздельной наводки на мишени "ЛНР", при этом на шкале угломера должна быть установка "0", на шкале кольца - "30".
Если деление "0" не совпадало с риской на индексе, необходимо вывинтить на один оборот гайку, совместить "0" шкалы с риской на индексе и завентить гайку; если деление "30" шкалы не совпадало с риской на индексе, необходимо вывинтить на один оборот два винта, совместить шкалу деления "30" с риской на индексе и завинтить винты;
- проверить механический прицел: установить хомутик прицельной планки на деление "4" и убедиться, что не выходит линия прицеливания из белого круга точки наводки механического прицела (ТНМ) на мишени; если линия прицеливания выходит за пределы белого круга ТНМ, отрегулировать мушку по аертикали (ввинчивая или вывинчичивая ее) и по горизонтали (перемещая вкладыш); получив удовлетворительный результат, вкладыш закернить.
В процессе проверки прицельных приспособлений по выверочной мишени периодически проверять правильность наводки и установки гранатомета.
Выверку оптического прицела ПГСК-9 по удаленной точке производить в следующем порядке:
- подготовить гранатомет к выверке прицела, как по выверочному щиту;
- визируя через отверстие диоптр-пробника, навести перекрестие ствола гранатомета в точку, удаленную не менее чем на 800 м от гранатомета;
- проверить нулевую линию прицеливания прицела прямой наводки, знаки "+" на сетке "Кум" и сетке "Оск" должны совпадать с точкой наводки ствола гранатомета. Несовпадение сетки "Оск" с точкой наводки допускается не более 0-01 в любом направ¬лении, несовпадение сетки "Кум" не допускается;
- вертикальная нить визира прицела раздельной наводки должна совпадать с точкой наводки ствола гранатомета;
При несовпадении знака "+" прицела прямой наводки и вертикальной нити прицела раздельной наводки с удаленной точкой, совмещение производить так же, как и при выверке прицелов по выверочной мишени.
Выверка прицела ПГН-9 производился в таком же порядке, как и прицела прямой наводки ПГОК-9, кроме того, дополнительно необходимо:
-установить рукоятку переключения светофильтров в положение "К"
- не открывая крышки-диафрагмы, включить питание прицела и, наблюдая в окуляр, установить нормальную яркость прицельной шкалы;
- установить наименьшее отверстие диафрагмы, при котором наводчику обеспечивается достаточная видимость точки наводки;
- при выверке прицела по выверочной мишени знак "+" на сетке прицела должен совпадать с перекрестием точки наводки ночного прицела (ТНН) на выверочной мишени, в случае несовпадения совместить выверочными винтами;
- при выверке прицела по удаленной точке также как для прицела прямой наводки.
Необходимо помнить что яркий дневной свет может вывести электронно-оптический преобразователь из строя.
После выверки прицельных приспособлений маховичок механизма температурных поправок устанавливается в положение, соответствующее температуре, при которой будет вестись стрельба.
