Руководство по среднему ремонту 7,62-мм самозарядной снайперской винтовки Драгунова (СВД)


Приложения к руководству по среднему ремонту 7,62-мм самозарядной снайперской винтовки Драгунова (СВД)


Таблица основных конструктивных различий винтовок разных выпусков

№ детали и сборки

Наименование деталей и сборок

Основные различия винтовок

Примечание

выпуск первых годов изготовления

выпуск последних годов изготовления

2-1

Затвор

Гнездо под выбрасыватель открыто до ромбика

Гнездо под выбрасыватель частично закрыто

Затвор и выбрасыватель должны быть одного конструктивного варианта

2-2

Выбрасыватель



Отличается меньшим размером по высоте и наличием поднутрения на стенках гнезда под пружину



Сб 4-3

Автоспуск

Состоит из двух деталей

Сборка заменена штампованной деталью 4-23

Сб 4-3 и дет. 4-23 взаимозаменяемые

Сб 4-4

Спусковой крючок с тягой

Состоит из спускового крючка, тяги и оси тяги

Дополнительно поставлен ограничитель щитка

Спусковой крючок с тягой и щиток в сборе должны быть одного конструктивного варианта

Сб 3

Щиток в сборе



На оси щитка имеется дополнительное гнездо для головки ограничителя щитка




Перечень и рисунки калибров и приборов, применяемых при ремонте винтовки

по пор.

Наименование и обозначение

Назначение

Местонахождение,
номер рисунка

Примечание

1

Калибр К-2

Для проверки диаметра канала ствола по полям (7,772)

Из серии калибров к 7,62-мм винтовки обр. 1891/30 г.



2

Калибр К-3

Для проверки принудительного выхода бойка над дном чашечки затвора (1,4-1,6)

Рис. 27 (для справок)



3

Калибр К-4

Калибр-шашка проходной для проверки узла запирания (1,625)

Из серии калибров к 7,62-мм пулемету СГ-43



4

Калибр К-5

Калибр-шашка для подгонки затвора (1,702)

То же



5

Калибр К-6

Калибр-шашка браковочный для проверки узла запирания (1,828)

То же



6

Калибр К-7

Для проверки расстояния от дна чашечки затвора до зацепа выбрасывателя (1,9-2,15)

Рис. 28 (для справок)



7

Оправка для магазина

Рис. 29

Изготовлять в мастерской соединения

8

Вставка для подгонки скоса затвора по сухарю

Рис. 30

То же

9

Струбцина со стержнем

Рис. 31 – 37

То же

10

Весы пружинные

Покупные




Рис. 27. Калибр К-3 для проверки принудительного выхода бойка над дном чашечки затвора Рис. 28. Калибр К-7 для проверки расстояния от дна чашечки затвора до зацепа выбрасывателя

Рис. 27. Калибр К-3 для проверки принудительного выхода бойка над дном чашечки затвора

Рис. 28. Калибр К-7 для проверки расстояния от дна чашечки затвора до зацепа выбрасывателя

Рис. 29. Оправка для магазина Рис. 30. Вставка для подгонки скоса затвора по сухарю

Рис. 29. Оправка для магазина

Рис. 30. Вставка для подгонки скоса затвора по сухарю

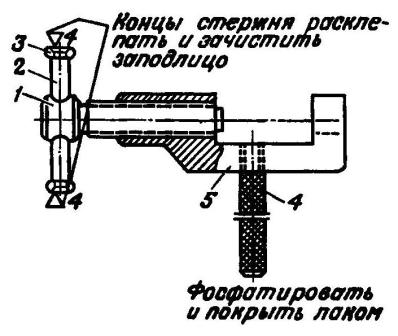

Рис. 31. Струбцина

Рис. 31. Струбцина:

1 - винт (рис. 32); 2 - стержень (рис. 33); 3 - шайба (рис. 34); 4 - рукоятка (рис. 35); 5 - скоба (рис. 36)

Рис. 32. Винт Рис. 33. Стержень

Рис. 32. Винт

Рис. 33. Стержень

Рис. 34. Шайба Рис. 35. Рукоятка

Рис. 34. Шайба

Рис. 35. Рукоятка

Рис. 36. Скоба Рис. 37. Стержень

Рис. 36. Скоба

Рис. 37. Стержень


Перечень и рисунки деталей и сборок винтовки, изготовляемых в ремонтных органах без технологических карт

Номера сборок и деталей

Наименование сборок и деталей

Номер рисунка

7,62-мм самозарядная снайперская винтовка Драгунова СВД (индекс 6В1)

Сб 1-2

Чека крышки

38

Сб 1-7

Чека кольца

39

1

Соединительный винт

40

2

Пружинная шайба

41

1-3

Штифт останова

42

1-7

Перо чеки крышки

43

1-8

Ось чеки крышки

44

1-11

Шпилька сухаря

45

1-17

Мушка

46

1-18

Штифт

45

1-23

Толкатель

47

1-24

Пружина толкателя

48

1-32

Ось чеки кольца

49

1-33

Перо чеки кольца

50

1-37

Ось защелки газовой трубки

51

1-40

Пружина защелки газовой трубки

52

1-44

Шайба чеки

53

1-45

Штифт основания мушки

45

1-46

Штифт газовой каморы

45

2-3

Ось выбрасывателя

54

2-6

Штифт ударника

55

4-8

Ось курка

56

4-10

Ось шептала, крючка и автоспуска

57

4-14

Ось тяги

58

4-16

Ось защелки магазина

59

4-22

Пружина защелки магазина

60

5-5

Направляющая втулка возвратной пружины

61

5-9

Ось серьги

45

5-10

Фиксатор оси серьги

62

7-7

Розетка

63

7-8

Шуруп-ограничитель чеки

64

2-4/56-А-212

Пружина защелки хомутика

65

5-14/56-А-212

Шуруп приклада

66

5-4/6П1

Шуруп антабки

67

Принадлежность к винтовке

1/6Ю7

Отвертка

68

5/56-Ю-212

Выколотка

69

Штык-нож (индекс 6Х4)

Сб 1-3

Ремень в сборе

70

Сб 2-2

Ремешок в сборе

71

Сб 2-3

Подвеска собранная

72

1-5

Винт

73

1-7

Пружина защелки

74

1-8

Винт защелки

75

1-9

Стержень

76

1-14

Ремень

77

1-18

Передняя пряжка

78

2-7

Ремешок

79

2-10

Карабин

80

2-12

Заклепка

81

2-14

Кнопка ремешка

82

2-15

Шайба

83

2-16

Ремешок

84

2-17

Шайба

85

2-19

Подвеска

86

2-20

Кольцо

87


Рис. 38. Чека крышки Сб 1-2 Рис. 39. Чека кольца

Рис. 38. Чека крышки Сб1-2:

1-7 - перо чеки крышки; 1-8 - ось чеки крышки; 1-44 - шайба чеки

Рис. 39. Чека кольца

1-32 - ось чеки кольца; 1-33 - перо чеки кольца; 1-44 - шайба чеки

Рис. 40. Соединительный винт 1 Рис. 41. Пружинная шайба 2

Рис. 40. Соединительный винт 1

Рис. 41. Пружинная шайба 2

Рис. 42. Штифт останова 1-3 Рис. 43. Ось чеки крышки 1-7

Рис. 42. Штифт останова 1-3

Рис. 43. Ось чеки крышки 1-7

Рис. 44. Ось чеки крышки 1-8 Рис. 45. Шпилька, штифты и ось

Рис. 44. Ось чеки крышки 1-8

Рис. 45. Шпилька, штифты и ось

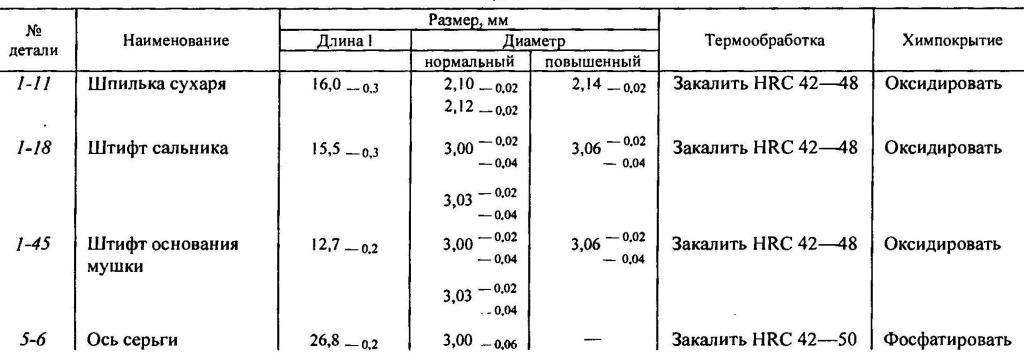

Таблица к рисунку 45

Таблица к рисунку 45


Рис. 46. Мушка 1-17

Рис. 46. Мушка 1-17

Рис. 47. Толкатель 1-23 Рис. 48. Пружина толкателя 1-24

Рис. 47. Толкатель 1-23

Рис. 48. Пружина толкателя 1-24

Рис. 49. Ось чеки кольца 1-32 Рис. 50. Перо чеки кольца 1-33

Рис. 49. Ось чеки кольца 1-32

Рис. 50. Перо чеки кольца 1-33

Рис. 51. Ось защёлки газовой трубки 1-37 Рис. 52. Пружина защёлки газовой трубки 1-40

Рис. 51. Ось защёлки газовой трубки 1-37

Рис. 52. Пружина защёлки газовой трубки 1-40

Рис. 53. Шайба чеки 1-44 Рис. 54. Ось выбрасывателя 2-3

Рис. 53. Шайба чеки 1-44

Рис. 54. Ось выбрасывателя 2-3

Рис. 55 Штифт ударника 2-6 Рис. 56. Ось курка 4-8

Рис. 55 Штифт ударника 2-6

Рис. 56. Ось курка 4-8

Рис. 57. Ось шептала, крючка и автоспуска 4-10 Рис. 58. Ось тяги 4-14

Рис. 57. Ось шептала, крючка и автоспуска 4-10

Рис. 58. Ось тяги 4-14

Рис. 59. Ось защёлки магазина 4-16 Рис. 60. Пружина защёлки магазина 4-22

Рис. 59. Ось защёлки магазина 4-16

Рис. 60. Пружина защёлки магазина 4-22

Рис. 61. Направляющая втулка возвратной пружины 5-5 Рис. 62. Фиксатор оси серьги 5-10

Рис. 61. Направляющая втулка возвратной пружины 5-5

Рис. 62. Фиксатор оси серьги 5-10

Рис. 63. Розетка 7-7 Рис. 64. Шуруп-ограничитель чеки 7-8

Рис. 63. Розетка 7-7

Рис. 64. Шуруп-ограничитель чеки 7-8

Рис. 65. Пружина защёлки хомутика 2-4/56-А-214 Рис. 66. Шуруп приклада 5-14/56-А-212

Рис. 65. Пружина защёлки хомутика 2-4/56-А-214

Рис. 66. Шуруп приклада 5-14/56-А-212

Рис. 67. Шуруп антабки 5-4/6П1 Рис. 68. Отвёртка 1/6Ю7

Рис. 67. Шуруп антабки 5-4/6П1

Рис. 68. Отвёртка 1/6Ю7

Рис. 69. Выколотка 5/56-Ю-212 Рис. 70. Ремень в сборе Сб 1-3:

Рис. 69. Выколотка 5/56-Ю-212

Рис. 70. Ремень в сборе Сб 1-3:

1-14 - ремень; 1-18 - передняя пряжка 2-17 - шайба; а - хольнитен

Рис. 71. Ремешок в сборе Сб 2-2 Рис. 72. Подвеска собранная Сб 2-3

Рис. 71. Ремешок в сборе Сб 2-2

2-14 - кнопка ремешка; 2-15 - щайба; 2-16 - ремешок

Рис. 72. Подвеска собранная Сб 2-3

Сб 2-2 - ремешок в сборе; 2-7 - ремешок; 2-10 карабин; 2-17 - шайба; 2-19 - подвеска; 2-20 кольцо; а - хольнитен

Рис. 73. Винт 1-5 Рис. 74. Пружина защёлки 1-7

Рис. 73. Винт 1-5

Рис. 74. Пружина защёлки 1-7

Рис. 75. Винт защёлки 1-8 Рис. 76. Стержень 1-9

Рис. 75. Винт защёлки 1-8

Рис. 76. Стержень 1-9

Рис. 77. Ремень 1-14 Рис. 78. Передняя пряжка 1-18

Рис. 77. Ремень 1-14

Рис. 78. Передняя пряжка 1-18

Рис. 79. Ремешок 2-7 Рис. 80. Карабин 2-10

Рис. 79. Ремешок 2-7

Рис. 80. Карабин 2-10

Рис. 81. Заклёпка 2-12 Рис. 82. Кнопка ремешка 2-14

Рис. 81. Заклёпка 2-12

Рис. 82. Кнопка ремешка 2-14

Рис. 82. Шайба 2-15 Рис. 83. Шайба 2-15

Рис. 82. Шайба 2-15

Рис. 83. Шайба 2-15

Рис. 84. Ремешок 2-16 Рис. 85. Шайба 2-17

Рис. 84. Ремешок 2-16

Рис. 85. Шайба 2-17

Рис. 86. Подвеска 2-19 Рис. 87. Кольцо 2-20

Рис. 86. Подвеска 2-19

Рис. 87. Кольцо 2-20

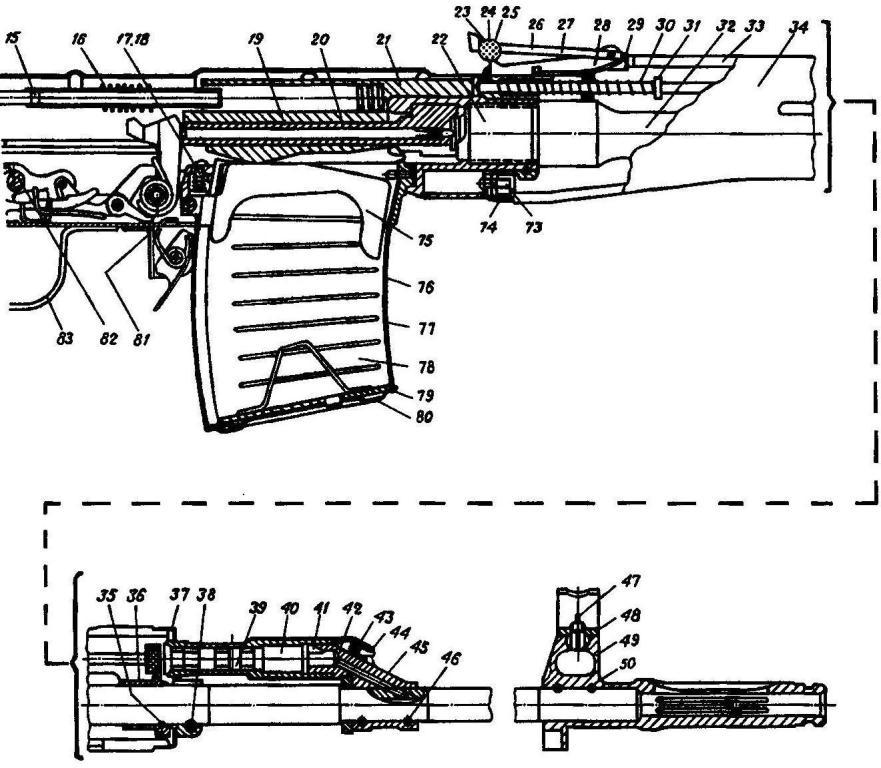

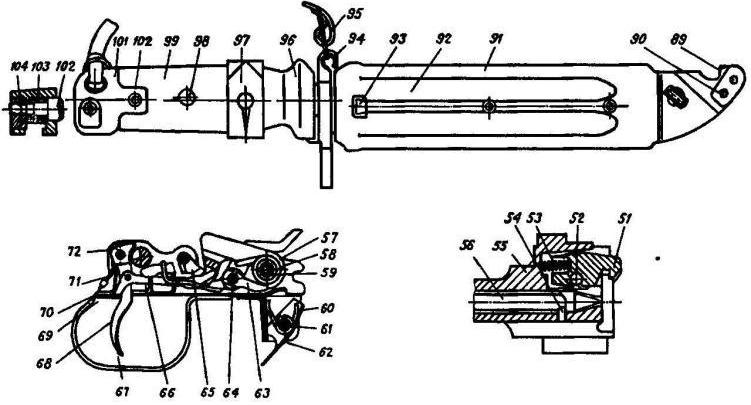

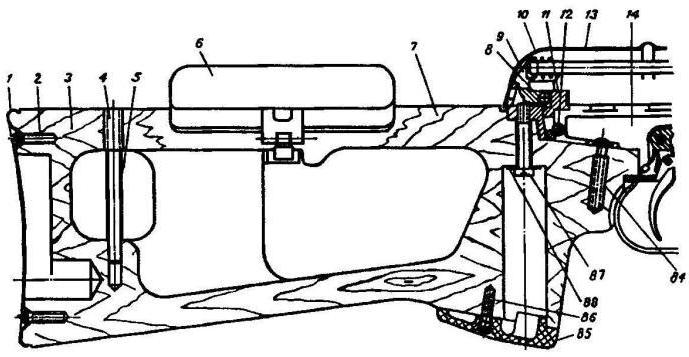

Рис. 88. 7,62-мм самозарядная снайперская винтовка Драгунова СВД (индекс 6В1) и штык-нож (индекс 6X4): Рис. 89. 7,62-мм самозарядная снайперская винтовка Драгунова СВД (индекс 6В1) и штык-нож (индекс 6X4): Рис. 90. 7,62-мм самозарядная снайперская винтовка Драгунова СВД (индекс 6В1) и штык-нож (индекс 6X4):

Рис. 88. 7,62-мм самозарядная снайперская винтовка Драгунова СВД (индекс 6В1) и штык-нож (индекс 6X4):

1 — затыльник 7-2; 2 — шуруп затыльника 5-4/6П1; 3 — приклад 7-1; 4 — ось антабки 7-3; 5 — трубка антабки 7-4; 6 — щечка Сб 3/6Ю7; 7 — приклад Сб 7;

8 — ось серьги 5-9; 9 — серьга 5-7; 10 — направляющий стержень 5-6; 11 — задний вкладыш 5-2; 12 — чека крышки С61-2;

13 — крышка с возвратным механизмом Сб 5; 14 — коробка 1-2', 15 — направляющая втулка возвратной пружины 5-5; 16 — возвратная пружина 5-4;

17 — останов затвора 1-4; 18 — пружина останова затвора 1-5; 19 — затвор в сборе Сб 2-1; 20 — затвор с рамой Сб 2; 21 — рама 2-7;

22 — ствол с коробкой Сб 1; 23 — защелка хомутика 1-36; 24 — хомутик прицельной планки 2-2/56-А-212; 25 — пружина защелки хомутика 2-4/56-А-212;

26 — прицельная планка 1-21; 27 — прицельная планка в сборе Сб 1-9; 28 — пружина прицельной планки 0-23/56-А-212; 29 — прицельная колодка 1-10;

30 — пружина толкателя 1-24; 31 — толкатель 1-23; 32 — ствол 1-1; 33 — левая накладка в сборе Сб 1-3; 34 — правая накладка в сборе Сб 1-4;

35 — штифт сальника 1-18; 36 — сальник в сборе Сб 1-8; 37 — чека кольца Сб 1-7; 38 — верхнее кольцо в сборе Сб 1-1; 39 — газовый поршень 1-22;

40 — газовая трубка 1-25; 41 — газовый регулятор 1-53; 42 — защелка газовой трубки 1-38; 43 — ось защелки газовой трубки 1-37;

44 — пружина защелки газовой каморы 1-40; 45 — газовая камора 1-15; 46 — штифт газовой каморы 1-46; 47 — мушка 1-17; 48 — корпус мушки 1-20;

49 — основание мушки 1-16; 50 — штифт основания мушки 1-45; 51 — выбрасыватель 2-2; 52 — ось выбрасывателя 2-3; 53 — пружина выбрасывателя 2-4;

54 — штифт ударника 2-6; 55 — затвор 2-1; 56 — ударник 2-5; 57 — курок 4-6; 58 — боевая пружина 4-7; 59 — ось курка 4-8; 60 — пружина защелки магазина 4-22;

61 — ось защелки магазина 4-16; 62 — защелка магазина 4-15; 63 — автоспуск Сб 4-3; 64 — ось шептала, крючка и автоспуска 4-10; 65 — шептало 4-9;

66 — тяга 4-12; 67— спусковой крючок 4-11; 68 — спусковой крючок с тягой С64-4; 69 — ось тяги 4-14; 70 — корпус спускового механизма Сб 4-1;

71 — пружина крючка 4-13; 72 — ограничитель щитка 4-20; 73 — заклепка пружины накладок -39; 74 — нижнее кольцо с пружиной Сб 1-5;

75 — подаватель Сб 6-2; 76 — корпус магазина Сб 6-1; 77—пружина магазина 6-12; 78 — планка в сборе Сб 6-3; 79 — крыщка магазина 6-11;

80 — магазин Сб 6; 81 — штифт останова 1-3; 82 — щиток в сборе Сб 3; 83 — ударно-спусковой механизм Сб 4; 84 — шуруп приклада 5-14/56-А-212;

85 — розетка 7-7; 86 — шуруп антабки 5-4/6П1; 87 — соединительный винт 1; 88 — пружинная шайба 2; 89 — заклепка 2-12; 90 — упор 2-11;

91 — ножна в сборе Сб 2; 92 — ножна с фиксатором Сб 2-5; 93 — фиксатор 2-8; 94 — лезвие в сборе Сб 1-1; 95 — ремень в сборе Сб 1-3;

96 — штык-нож в сборе Сб 1; 97 — подвеска собранная Сб 2-3; 98 — стержень 1-9; 99 — рукоятка штыка-ножа 1-11; 100 — винт 1-5;

101 — наконечник 1-12; 102 — винт защелки 1-8; 103 — пружина защелки 1-7; 104 — основание защелки 1-6


Перечень деталей 7,62-мм автоматов Калашникова АК и АКМ, которые допускается использовать при ремонте винтовки

Номера деталей Наименование детелей Куда входит
0-23/56-А-212 Пружина прицельной планки Сб 1
2-2/56-А-212 Хомутик прицельной планки Сб 1-9
2-4/56-А-212 Пружина защёлки хомутика Сб 1-9
5-14/56-А-212 Шуруп приклада -
5-4/6П1 Шуруп антабки Сб 7

Ведомость взаимозаменяемых деталей и сборок винтовки

№ п/п Наименование деталей и сборок Наименование деталей и сборок Куда входит

1 группа

Детали и узлы с полной взаимозаменяемостью

1 Сб б-2 Подаватель Сб б
2 Сб б-4 Планка с пружиной Сб б
3 1-5 Пружина останова затвора Сб 1
4 1-24 Пружина толкателя Сб 1
5 2-3 Ось выбрасывателя Сб 2-1
6 2-4 Пружина выбрасывателя Сб 2-1
7 4-7 Пружина боевая Сб 4
8 4-8 Ось курка Сб 4
9 4-10 Ось шептала, крючка и автоспуска Сб 4
10 4-13 Пружина крючка Сб 4
11 5-4 Пружина возвратная Сб 5
12 5-5 Втулка направляющая Сб 5
13 5-6 Стержень направляющий Сб 5
14 5-7 Серьга Сб 5
15 5-9 Ось серьги Сб 5

2 группа

Детали и узлы с практической взаимозаменяемостью

16 Сб 6 Магазин -
17 Сб 6-1 Корпус магазина Сб 6
18 1-4 Останов затвора Сб 1
19 1-22 Поршень газовый Сб 1
20 2-2 Выбрасыватель Сб 2-1
21 2-5 Ударник Сб 2-1
22 2-6 Штифт ударник Сб 2-1
23 4-6 Курок Сб 4
24 6-11 Крышка магазина Сб 6
25 Сб 3/6Ю7 Щека Сб

Ведомость клеймения сборок и деталей винтовки

Номера сборок и деталей Наименование сборок и деталей Способ клеймения
клеймами гравировкой или электрографом

А Наносится серия и номер винтовки

Сб 1 Ствол с коробкой + -
Сб 2-1 Затвор в сборе + -
2-7 Рама + -
Сб 5 Крышка с возвратным механизмом - +
Сб 6 Магазин - +

Б Наносится только номер винтовки

Сб 1-3 Левая накладка в сборе + -
Сб 1-4 Правая накладка в сборе + -
1-21 Прицельная планка - +
1-23 Толкатель + -
1-25 Газовая трубка - +
2-2 Выбрасыватель - +
Сб 3 Щиток в сборе - +
Сб 4-1 Корпус спускового механизма - +
Сб 4-3 Автоспуск - +
Сб 4-4 Спусковой крючок с тягой - +
4-6 Курок - +
4-9 Шептало - +
Сб 3/6Ю7 Щека приклада + -

Ведомость отличия наименований узлов и деталей винтовки, принятых в Руководстве по ремонту, от наименований узлов и деталей, принятых в Наставлении по стрелковому делу

Чертёжные номера сборок и деталей Наименования, прияные в руководстве Наименования, принятые в НСД
Сб 1 Ствол с коробкой Ствол со ствольной коробкой
Сб 3 Щиток в сборе Предохранитель
Сб 5 Крышка с возвратным механизмом Крышка ствольной коробки с возвратным механизмом
Сб 1-1 Верхнее кольцо в сборе Перемещающаяся часть верхнего упорного кольца
Сб 1-2 Чека крышки Замыкатель крышки ствольной коробки
Сб 1-5 Нижнее кольцо с пружиной Нижнее упорное кольцо
Сб 1-7 Чека кольца Замыкатель верхнего упорного кольца
Сб 5-1 Крышка Крышка ствольной коробки
Сб 6-3 Планка в сборе Стопорная планка
1-2 Коробка Ствольная коробка
1-3 Штифт останова Ось перемычки
1-6 Отражатель Отражательный выступ
1-20 Корпус мушки Предохранитель мушки
2-1 Затвор Остов затвора
2-6 Штифт ударника Шпилька ударника
2-7 Рама Затворная рама
4-12 Тяга Тяга спускового крючка
5-10 Фиксатор оси серьги Пружинный фиксатор
7-3 Ось антабки Антабка
7-4 Трубка антабки Антабка
7-8 Шуруп-ограничитель Шуруп фиксатор
