9x19-мм пистолет ГШ-18


Общие указания по техническому обслуживанию


Под техническим обслуживании (ТО) понимается комплекс работ, выполняемых для поддержания работоспособности изделия.

ТО предупреждает преждевременный износ составных частей изделия в целом и поддерживает его в постоянной боевой готовности.

Внимание! перед поредением технического обслуживания необходимо убедится в отсутствии патронов в пистолете.

При использовании пистолетов устанавливаются следующие виды ТО:

- контрольный осмотр (КО);

- ежедневное техническое обслуживание (ЕТО);

- техническое обслуживание № 1 (ТО-1);

- техническое обслуживание № 2 (ТО-2);

- сезонное техническое обслуживание (СО) для пистолетов не требуется;

- регламентное техническое обслуживание (РТО) для пистолета не требуется.

Контрольный осмотр проводится лицом, ответственным за пистолет, перед использованием пистолета по назначению.

Ежедневное техническое обслуживание проводится лицом, ответственным за пистолет, после стрельбы учебных занятий и использования, а если пистолет не использовался - не реже одного раза в две недели.

Техническое обслуживание № 1 проводится лицом, ответственным за пистолет (с привлечением в необходимых случаях ремонтного подразделения части) после настрела 1000 выстрелов, при сильном загрязнении пистолета, один раз в год независимо от настрела, а также перед боевыми действиями или постановке на кратковременное хранение независимо от настрела и времени предыдущего ТО-1.

Техническое обслуживание № 2 проводится ремонтными подразделениями после производства из пистолета 2000 выстрелов, а также при постановке пистолета на длительное хранение.

При длительном хранении пистолета техническое обслуживание № 2 (ТО-2) проводится один раз в пять лет.

Текущий ремонт пистолета производится силами ремонтного подразделения и предназначен для обеспечения или восстановления его работоспособности путем замены отдельных составных частей пистолета из состава ЗИП-P при появлении неисправностей, перечисленных в пп Правила и порядок осмотра и проверки готовности пистолета к использованию.


Порядок технического обслуживания пистолета

Перечень работ по техническому обслуживанию пистолета приведен в таблице 2.

Таблица 2

Наименование объекта ТО и работы

Пункт РЭ

Виды ТО

Примечание

КО

ЕТО

ТО № 1

ТО № 2

Текущий ремонт

Проверка готовности пистолета к использованию

Осмотр пистолета в собранном виде

Осмотр пистолета в разобранном виде

+

+

+

+

+



Неполная разборка пистолета

Неполная разборка пистолета

-

+

+

+

+



Полная разборка пистолета

Полная разборка пистолета

-

-

-

+

+



Чистка, смазка и осмотр деталей

Чистка и смазка пистолета

-

+

+

+

+



Сборка пистолета после неполной разборки

Сборка пистолета после неполной разборки

-

+

+

+

+



Сборка пистолета после полной разборки

Сборка письолета после поной разборки

-

-

-

+

+



Неполная разборка пистолета

Неполную разборку пистолета производить в следующей последовательности:

- выжать фиксатор магазина и отсоединить магазин;

- отвести затвор назад;

Внимание! Не отпуская затвор, осматреть патронник с целью проверки отсутствия патрона в нём

- отпустить затвор;

- нажать спусковой крючок;

Внимание! Разборку пистолета производить только после отсоединения магазина и холостого сброса

- извлечь затворную задержку, для чего подцепить передней частью дна магазина затворную задержку так, как показано на рисунке 7 и стронуть ее с места, затем полностью вытянуть;

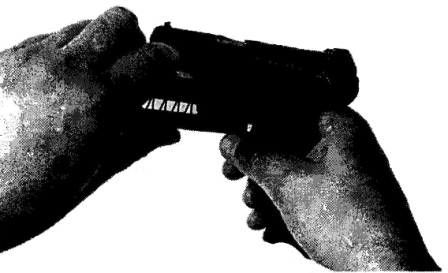

Рис. 7. Извлечение затворной задержки.

Рис. 7. Извлечение затворной задержки.


- сдвинуть затвор вперед и отделить его от рукоятки;

- извлечь из остова затвора боек с боевой пружиной и втулкой;

- сдвинуть вперед на 1-3 мм шток с возвратной пружиной в затворе и вывести их из зацепления со стволом. Движением назад извлечь шток с возвратной пружиной из затвора;


Сборка пистолета после неполной разборки

Сборка пистолета производится в последовательности обратной разборке:

- сдвинуть ствол до упора с остовом затвора и повернуть ствол так, чтобы зуб ствола расположился по направлению вниз;

- установить шток с надетой на него возвратной пружиной в кожух затвора для этого завести шток с возвратной пружиной в отверстие, предназначенное для них, изнутри затвора, утопить их в отверстии, после чего возвратить назад с упором на зуб ствола;

- установить боек с втулкой и боевой пружиной в остов затвора;

- установить затвор на рукоятку как показано на рисунке 8.

Продвинуть затвор назад до упора, при этом направляющие выступы затвора должны войти в пазы рукоятки, а салазки отражателя в пазы остова затвора. В случае выступания деталей спускового механизма в зону перемещения затвора, утопите их пальцем руки;

- взять в одну руку пистолет тыльной стороной ладони отжать затвор до совмещения задних плоскостей затвора и рукоятки, другой рукой вставить в отверстие стержень затворной задержки, расположив при этом вертикально вниз другую ее часть. Ввинчиванием в направлении «по часовой стрелке» утопить стержень, другую часть затворной задержки завести в паз;

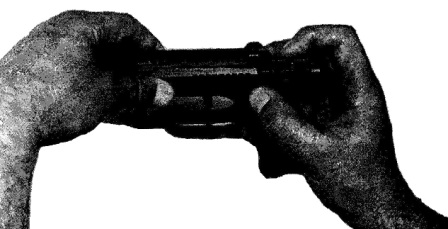

Рис. 8. Установка затвора на рукоятку

Рис. 8. Установка затвора на рукоятку


- вставить магазин в рукоятку че|рез нижнее окно основания рукоятки и резким нажатием ладонью руки на крышку магазина переместить магазин так, чтобы фиксатор магазина зашел в выемку корпуса магазина, при этом должен раздаться щелчок. .

Проверить правильность сборки пистолета после неполной разборки, для чего:

- отвести затвор в заднее положение и отпустить его. Затвор, продвинувшись несколько вперед, становится на затворную задержку и Остается в заднем положении;

- отпустить затвор нажатием большого пальца правой руки на затворную задержку. Затвор под действием возвратной пружины должен энергично возвратиться в переднее положение;

- нажать на спусковой крючок без воздействия на предохранитель. Боек не должен сорваться с шептала. Нажать на спусковой крючок с одновременным воздействием на предохранитель. Боек должен сорваться с шептала.


Полная разборка пистолета

Для полной разборки пистолета произвести неполную разборку пистолета, затем:

- продвинуть ствол в кожухе затвора вперед до упора;

- извлечь из кожуха затвора остов затвора с защелкой и пружиной, для этого необходимо нажать протиркой, как показано на рисунке 9, на защелку, затем движением вниз опустить остов затвора за внутреннюю плоскость кожуха затвора и далее продвинуть остов затвора вперед до схода с направляющих кожуха затвора (на 20 мм);

Рис. 9. Отжатие защелки.

Рис. 9. Отжатие защелки.


- извлечь из затвора ствол движением на себя и назад.

Разобрать магазин, для чего:

- вынуть из магазина патроны (при их наличии) в соответствии с п. Разряжание пистолета;

- сжать пружину магазина с помощью протирки через окна корпуса магазина в сторону верхних загибов, другой рукой сдвинуть крышку, так как показано на рисунке 10.

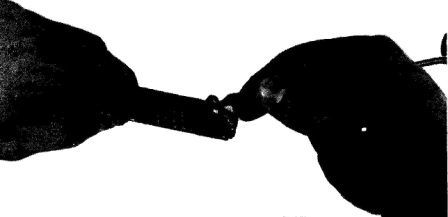

Рис. 10. Разборка магазина.

Рис. 10. Разборка магазина.


- вынуть из корпуса магазина пружину и подаватель.

Разобрать рукоятку, для чего:

- взять одной рукой рукоятку, другой отражатель приподнять его до момента расхождения загиба отражателя с пазом упора рукоятки, выдвинуть вперед вверх и снять спусковой механизм в сборе;

- извлечь протиркой пружину фиксатора;

- извлечь из рукоятки фиксатор магазина.

Разобрать спусковой механизм, для чего:

- снять с помощью протирки пружину разобщителя;

- извлечь разобщитель из отражателя;

- сместить шептало с пружиной в направлении от тяги спускового крючка.


Сборка пистолета после полной разборки

Внимание! При установке пружин предпринять меры, исключающие их потерю.

Собрать спусковой механизм, для чего:

- установить в отражатель разобщитель;

- установить на отражатель со стороны пазов пружину разобщителя в соответствии с рисунком 11 так, чтобы она, обхватив отражатель, вошла загнутым концом в выемку на отражателе, прямым концом - в отверстие разобщителя и зафиксировалась в пазах отражателя. Проверить правильность сборки, для чего, нажать на разобщитель и отпустить его. Разобщитель должен возвратиться в исходное положение под действием пружины разобщителя;

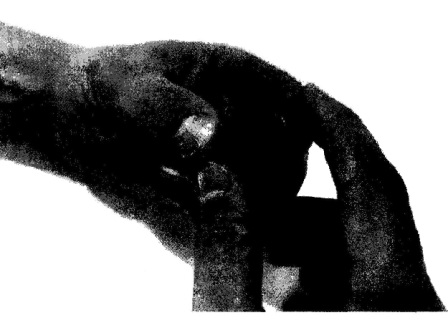

Рис. 11. Установка на отражатель пружины разобщителя.

Рис. 11. Установка на отражатель пружины разобщителя.


- установить шептало на разобщитель в соответствии с рисунком 12, для этого отжать разобщитель со стороны выступающей цапфы до момента установки по центру паза на разобщителе. Надеть шептало на разобщитель в зоне паза;

Рис. 12. Установка шептала на разобщитель. Рис. 13. Установка тяги в шептало.

Рис. 12. Установка шептала на разобщитель.

Рис. 13. Установка тяги в шептало.


- утопить пружину с помощью отогнутой части тяги в соответствии с рисунком 14 и продвинуть тягу до вхождения ее в пазы шептала.

Внимание! Витые пружины спускового механизма и защёлки взаимозаменяемы

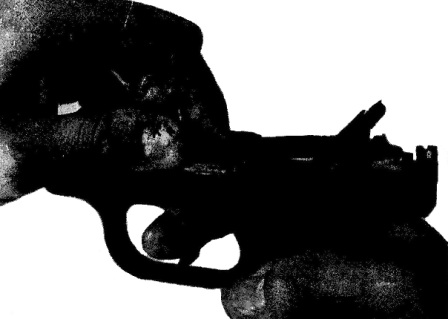

Рис. 14. Установка спускового механизма в рукоятку.

Рис. 14. Установка спускового механизма в рукоятку.


Собрать рукоятку, для чего:

- вставить в отверстие рукоятки фиксатор магазина, следя за тем, чтобы отверстие под пружину фиксатора расположилось вдоль окна;

- установить в паз рукоятки пружину фиксатора таким образом, чтобы она прошла через отверстие в фиксаторе магазина; после чего прижать загиб пружины к плоскости;

Внимание! При расположении загиба пружины "влево" фиксатор установлен под правую руку, "вправо" - под левую.

- проверить правильность сборки рукоятки, для чего нажать пальцем на фиксатор магазина. Последний должен переместиться в отверстие рукоятки и вернуться в исходное положение под действием пружины фиксатора.

- вставить сверху в рукоятку спусковой механизм как показано на рисунке 14. Спусковой крючок переместить в заднее положение. Подвести выступ предохранителя под вкладыш рукоятки, опустить его, следя за тем, чтобы тяга своей опорной частью и загиб отражателя вошли в пазы упора рукоятки. Размещение спускового механизма в рукоятке показано на рисунке 15.

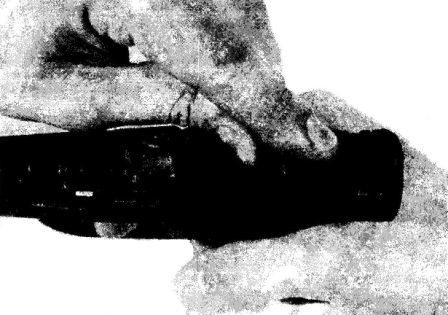

Рис. 15. Размещение в рукоятке спускового механизма.

Рис. 15. Размещение в рукоятке спускового механизма.


Собрать магазин, для чего:

- вложить в корпус магазина подаватель с пружиной магазина. Виток пружины, имейщий овальную форму, необходимо разместить за загибом подавателя;

- надвинуть одной рукой крышку на загибы корпуса магазина, поджимая другой рукой пружину;

- проверить правильность сборки магазина, для чего, вдавить протиркой или рукой подаватель во внутрь корпуса магазина до упора в крышку. Подаватель должен свободно перемещаться и энергично возвращаться без заеданий и заклиниваний в исходное положение под действием пружины.

Собрать затвор, для чего:

- установить в кожух затвора ствол, для этого завести ствол в отверстие изнутри затвора, предварительно совместив пазы и выступы во втулке затвора и стволе. Продвинуть ствол до упора в затвор;

- установить в затвор остов затвора, следя за тем, чтобы плечи остова затвора расположились на затворе, а в выемку в затворе вошла защелка. Для отжатия защелки использовать протирку.

Дальнейшую сборку произвести руководствуясь подразделом Сборка пистолета после неполной разборки.


Чистка и смазка пистолета

Чистка пистолета производится перед его осмотром.

Для чистки и смазки пистолета применять следующие материалы:

- масло РЖ по ТУ 38.1011315-90 - для смазывания частей пистолета после его чистки;

- раствор для чистки стволов (РЧС) - для чистки частей пистолета, подвергшихся воздействию пороховых газов;

- ветошь - для чистки, обтирания и смазывания пистолета.

Чистка пистолета РЧС производится только после стрельбы. Если после стрельбы пистолет был вычищен маслом РЖ, то по возвращении со стрельбы произвести чистку пистолета раствором РЧС.

Приготовить РЧС только на одну чистку и хранить не более семи суток в стеклянных бутылках, закупоренных пробкой, в темном месте и вдали от нагревательных приборов.

Запрещается наливать РЧС в масленки.

Состав РЧС:

водапитьевая ГОСТ Р 51232-98 - 1л

углекислый аммоний ГОСТ3770-75 - 200 г

бихромат калия ГОСТ 2652-78 - 3-5г

В полевых условиях чистка пистолета производится только маслом РЖ.

Чистка и смазка пистолетов производится:

- после стрельбы - по окончании стрельбы необходимо очистить и смазать канал ствола и патронник; окончательную чистку пистолета произвести по возвращении со стрельбы;

- после работы в полевых условиях без стрельбы - немедленно после окончания работы;

- если пистолет находится без употребления - не реже одного раза в две недели.

Чистку пистолета производить в следующем порядке:

- разобрать пистолет в соответствии с подразделом Неполная разборка пистолета или подразделом Полная разборка пистолета в зависимости от степени загрязнения;

- прочистить канал ствола, для чего:

1) продеть ветошь через прорезь протирки и намотать ее так, чтобы протирка с ветошью вводилась в канал ствола и патронник небольшим усилием руки;

2) пропитать ветошь маслом РЖ;

3) ввести протирку с ветошью в канал ствола с дульной части и плавно продвинуть протирку по всей длине канала ствола несколько раз;

4) сменить ветошь и повторять чистку до тех пор, пока на ветоши не будет следов нагара;

5) обтереть тщательно протирку;

6) протереть насухо чистой ветошью канал ствола;

- прочистить таким же способом, но только с казенной части ствола, патронник путем вращения протирки с ветошью;

- производить чистку раствором РЧС в таком же порядке, как и маслом РЖ, и продолжать до полного удаления нагара и томпакизации, то есть до тех пор, пока смоченная раствором ветошь будет выходить из канала ствола без признаков нагара и томпакизации.

После этого канал ствола протереть сухой ветошью. По окончании чистки нарезной части ствола так же вычистить патронник:

- осмотреть ствол снаружи, на цвет - канал ствола и патронник.

Особое внимание обратить на то, чтобы в патроннике и углах нарезов не оставались грязь и нагар;

- протереть остальные детали и механизмы насухо ветошью до полного удаления грязи и влаги.

Ржавчину удалять ветошью, пропитанной маслом РЖ;

При осмотре пистолета в разобранном виде необходимо проверить:

- состояние ствола:

1) чистоту канала ствола и патронника;

2) отсутствие дефекта - раздутие ствола, заметного в каналествола в виде поперечного темного сплошного кольца (полукольца) или на наружной поверхности ствола в виде выпуклости металла.

3) отсутствие трещин на стволе;

4) отсутствие дефектов в каналествола (трещин, нарушений хромового покрытия);

- состояние боевой пружины и бойка;

1) целостность боевой пружины, отсутствие расслоения;

2) отсутствие дефектов на бойке;

- состояние штока и возвратной пружины: отсутствие ржавчины, погнутости, грязи и надломов в них;

- состояние затвора, остова затвора:

1) состояние пазов, выступов; чашечки остова затвора, которые не должны быть загрязнены и не должны иметь забоин;

2) отсутствие скошенности зацепа выбрасывателя;

- целостность затворной задержки;

- состояние рукоятки:

1) отсутствие трещин, сколов, оплавлений на рукоятке;

2) состояние направляющих рукоятки, которые не должны иметь забоин, трещин;

3) исправность фиксатора магазина;

Внимание! не допускается люфт закладных деталей рукоятки (упора и вкладыша)

- целостность деталей спускового механизма;

- состояние магазина:

1) исправность подавателя;

2) отсутствие деформации стенок и загибов корпуса магазина;

3) целостность пружины магазина;

Указаные дефекты и неисправности не допускаются.

Неисправности пистолета должны устраняться в мастерской.

Смазку РЖ на детали и механизмы пистолета наносить немедленно после чистки (чтобы не допустить воздействия влаги на металл) тонким ровным слоем и только на хорошо очищенную и сухую поверхность металла.

Внимание! запрещается наносить обильный слой смазки.

Пистолет, принесенный с мороза в теплое помещение, нельзя смазывать, пока он не отпотеет. Когда появятся капли воды, нужно, не дожидаясь высыхания влаги, насухо протереть части пистолета сухой чистой ветошью и смазать их отжатой от масла ветошью.

Наружную поверхность пистолета обтереть чистой сухой ветошью.
