7,62-мм станковый пулемёт системы Максима обр. 1910 г.


Устройство и взаимодействие частей и механизмов пулемёта

Приёмник


Приемник (рис. 23) помещается в верхних вырезах стенок короба и служит для подачи ленты с патронами при стрельбе.

Существуют приемники двух видов: приемники для холщовой и металлической лент и приемники только для холщовой ленты.

Приемник для холщовой и металлической лент (рис. 23, левый) состоит из коробки 1приемника, ползуна 2 с верхними пальцами и выключателем 5, коленчатого рычага 3, нижних пальцев 4 с пружиной, соединительным стержнем и осью.

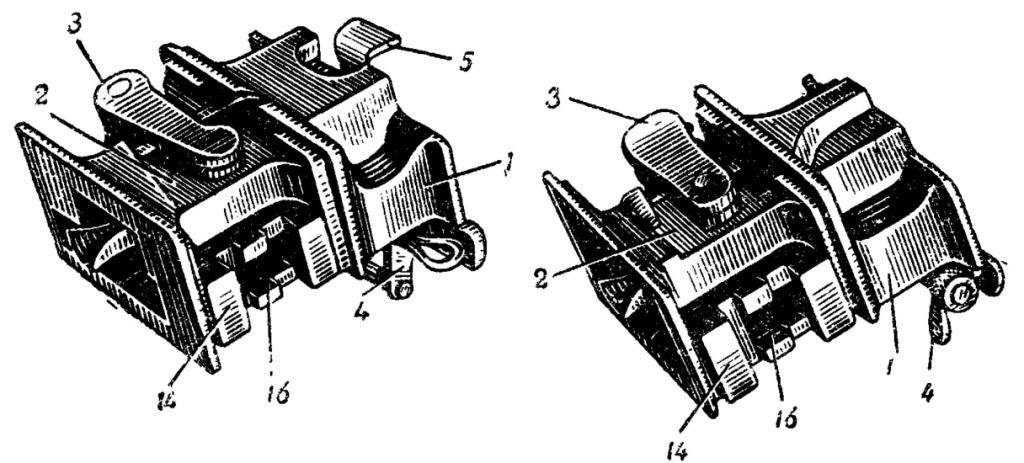

Рис. 23. Приемник в собранном виде

Рис. 23. Приемник в собранном виде

Левый — приемник для металлической и холщовой лент, правый — приемник для холщовой ленты:

1 — коробка приемника (102); 16 — продольное окно; 2 — ползун (253); 3 — коленчатый рычаг (256, 257):

4 — нижние пальцы (258, 259) с - соединительным стержнем (260); 5 — выключатель верхних пальцев (262); 14 — вставка приемника (103)


Коробка 1 приемника (рис. 24) служит для помещения ленты с патронами и соединения частей приемника. Коробка имеет поперечное окно 1а, через которое проходит лента с патронами. В верхней части поперечного окна имеются пазы 1n для ползуна 2. Верхняя стенка поперечного окна имеет вырез 1в в который входит кнопка выключателя 5 верхних пальцев.

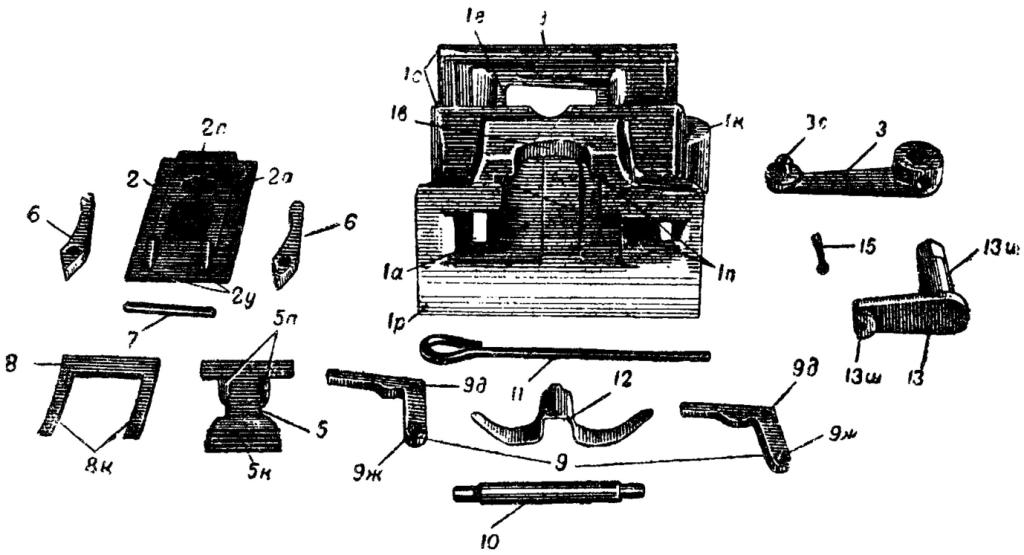

Рис. 24. Части приемника для металлической и холщовой ленты:

Рис. 24. Части приемника для металлической и холщовой ленты:

1 — коробка приемника (102); 1а — поперечное окно; 1в — вырез для выключателя; 1е — вертикальное окно; 1к — прилив с вертикальным отверстием;

1р — загнутое ребро; 1с — бортики; 1n — пазы для ползуна; 2 — ползун (253); 2а — овальное отверстие; 2п — утолщение; 2у — ушки;

3 — верхнее колено рычага (257); 3с — шип верхнего колена; 5 — выключатель верхних пальцев (262); 6к — кнопка; 5п — ушки;

6 — верхние пальцы (254, 255); 7— ось верхних пальцев (116); 8 — пружина верхних пальцев (113); 8к — перья пружины; 9 — нижние пальцы (258, 259);

9ж — отверстие для соединительного стержня; 9д — оаверстие для оси нижних пальцев; 10 — соединительный стержень (260);

11 — ось нижних пальцев (261); 12 — пружина нижних пальцев (122); 13 — нижнее колено рычага (256); 13и — ось рычага; 13ш — пятка; 15 — чека (119)


В задней стенке коробка имеет продольное окно 16 (см. рис. 23), в котором боевая личинка своими загибами захватывает патроны. По обеим сторонам продольного окна имеются вертикальные пазы для загибов боевой личинки. На передней и задней стенках коробки имеются вертикальные пазы для соединения приемника со стенками короба пулемета. Передняя стенка коробки имеет прилив 1к (см. рис. 24) с вертикальным отверстием для помещения оси 13и рычага. В нижней стенке коробки имеются две прорези для нижних пальцев 9 приемника и ушки с отверстиями для оси 11 нижних пальцев. Нижняя стенка с правой стороны имеет загнутое гладкое ребро 1р, по которому скользит лента с патронами.

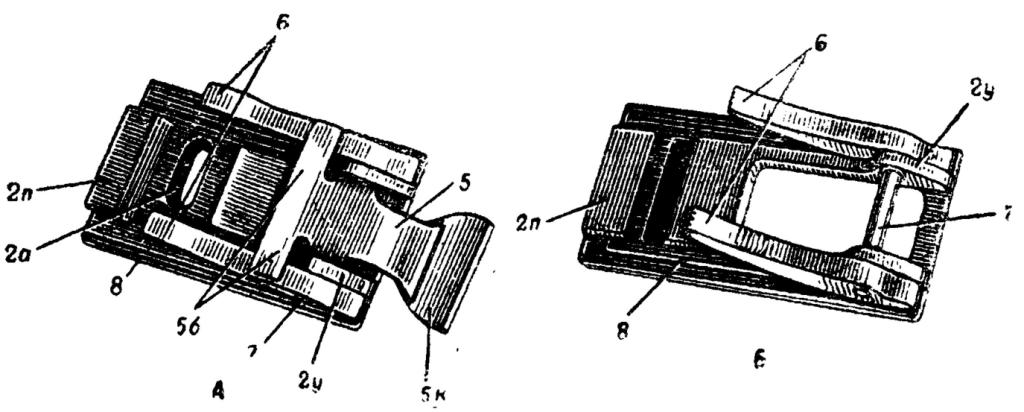

Рис. 25. Ползун в собранном виде (вид снизу):

Рис. 25. Ползун в собранном виде (вид снизу):

А — ползун приемника для металлической и холщовой лент сб. (19-1). Б — ползун приемника для холщовой ленты (сб. 9-1).

2а — овальное отверстие; 2п — утолщение; 2у — ушки; 5 — выключатель верхних пальцев (262); 5б — выступы выключателя;

5к — кнопка; 6 — верхние пальцы (254, 255, изготовленные до 1941 г. 115, 115А); для частей пулемета, изготовленных до 1941 г.,

в скобках даны их заводские номера по чертежам литер Б 1936 г.; 7 — ось верхних пальцев (116); 8 — пружина верхних пальцев.

Ползун (рис. 25, А) верхними пальцами 6 передвигает при стрельбе ленту с патронами справа налево. Овальное отверстие 2а предназначено для соединения с шипом Зс (см. рис. 24) верхнего колена рычага.

Ушки 2у с отверстиями при помощи оси 7 соединяют верхние пальцы и выключатель. На длинных концах верхних пальцев имеется насечка, которая предотвращает соскальзывание пальцев при продвижении ленты с патронами.

Пружина 8 верхних пальцев — пластинчатая, П образной формы. Она закрепляется в пазу на утолщении 2п ползуна и своими перьями 8к (см. рис. 24) все время нажимает на верхние пальцы, удерживая длинные концы их под углом относительно ползуна.

Выключатель 5 (см. рис. 24 и 25) служит для поджатия верхних пальцев при вынимании металлической ленты из приемника. Выключатель имеет ушки 5п с отверстиями для прохода оси 7 и два выступа 5б, которые поджимают верхние пальцы при нажатии пальцем руки на кнопку 5к выключателя.

Нижние пальцы 9 приемника (см. рис. 24) служат для удерживания ленты с патронами от выпадания из приемника после извлечения патрона из ленты боевой личинкой.

При продвижении ползуна с верхними пальцами вправо лента удерживается от перемещения вправо нижними пальцами. Пальцы* имеют отверстия 9д для оси 11, соединяющей их с коробкой приемника, и отверстия 9ж для соединительного стержня 10.

Нижние пальцы находятся все время под действием их пружины 12, которая держит рабочие концы пальцев в приподнятом положении, что удерживает ленту от выпадания.

Пружина 12 нижних пальцев — пластинчатая, с прямоугольным изгибом в средней части. Пружина имеет отверстие для прохода оси 11 нижних пальцев.

Передние нижние и верхние пальцы длиннее, чем задние. Поэтому на каждом пальце ставится клеймо: на задних — клеймо «К»-(короткий), на передних — клеймо «Д» (длинный).

Коленчатый рычаг 3 и 13 приводит ползун в движение в поперечном направлении при продольном движении рамы и является промежуточной деталью между рамой и ползуном 2 приемника. Рычаг состоит из двух частей: верхнего колена 3 и нижнего колена 13.

Нижнее колено рычага на одном конце снизу имеет пятку 13ш которая входит в вырез 2в (см. рис. 7) левой станины рамы; на другом конце сверху имеется ось 13и, которая входит в отверстие прилива 1к коробки. Шестигранный конец оси соединяется с верхним коленом 3 рычага и закрепляется чекой 15.

Верхнее колено 3 имеет шип Зс для соединения с овальным отверстием 2а ползуна.

При отходе рамы назад передний уступ выреза 2в (см. рис. 7) левой станины действует на пятку 13ш нижнего колена рычага и поворачивает коленчатый рычаг; при этом верхнее колено своим шипом Зс передвигает ползун слева направо. При движении рамы вперед ползун перемещается справа налево, передвигая ленту с патронами на один шаг.

Приемники для холщовой ленты (рис. 23. правый) изготовлялись главным образом до 1941 г.

Примечание. Могут встретиться пулеметы, изготовленные после 1941 г, имеющие приемники для холщовой ленты. Коробки этих приемников отлиты иа. силумина или изготовлены из стали способом протяжки.

У этих приемников ползун (рис. 25, Б) не имеет выключателя верхних пальцев. На верхней плоскости ползуна имеется шип 26 (рис. 26), а на верхнем колене рычага — овальное отверстие Зв для соединения с шипом ползуна. На коробке приемника имеется паз 16, по которому проходит шип 26 ползуна при сборке приемника. Пятка 13ш нижнего колена рычага на 2 мм уже пятки рычага приемника последнего образца (т. е. приемника для холщовой и металлической лент).

Угол между верхним и нижним коленами рычага на 6° меньше и верхнее колено на 6 мм короче в сравнении с приемником последнего образца.

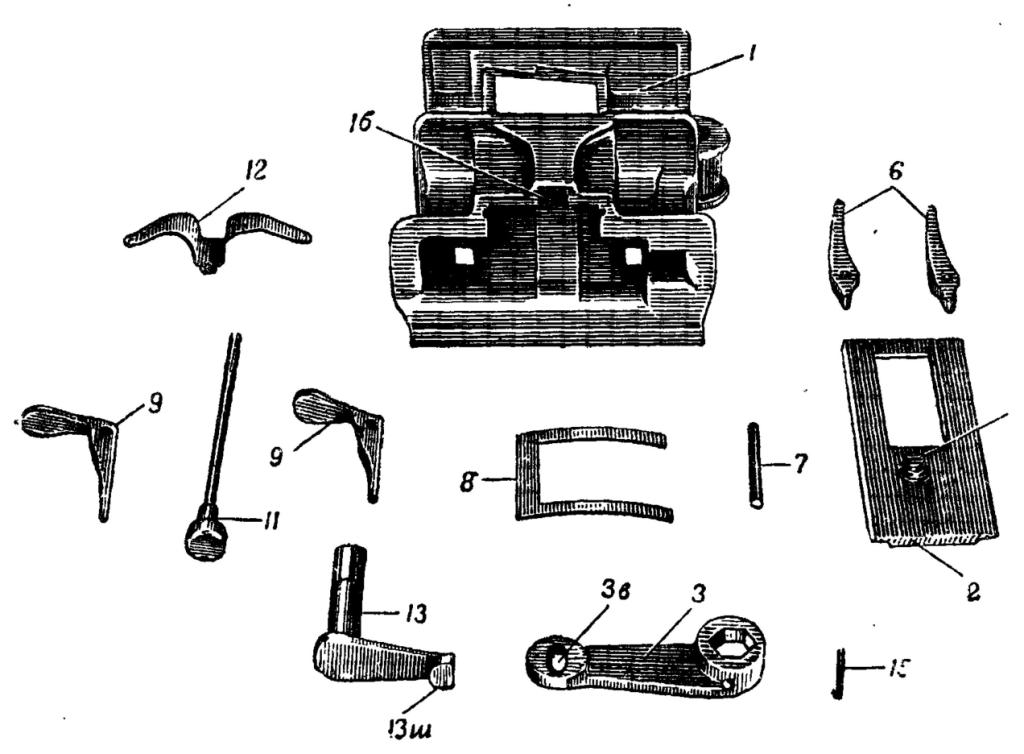

Рис. 26. Части приемника для холщовой ленты:

Рис. 26. Части приемника для холщовой ленты:

1 — коробка приемника (102); 16 — паз для прохода шипа ползуна; 2 — ползун (112); 26 — шип ползуна; 3 — верхнее колено рычага;

Зв — овальное отверстие; б — верхние пальцы (115, П5А); 7 — ось верхних пальцев (116); 8 — пружина верхних пальцев (113);

9 — нижние пальцы (120, 121);11 — ось нижних пальцев (сб. 9-3); 12 — пружина нижних пальцев (122); 13 — нижнее колено рычага;

13ш — пятка; 15 — чека (119)


Верхние пальцы 6 ползуна тоньше, и концы их располагаются относительно нижних пальцев выше, чем в приемнике последнего образца. Более длинное верхнее колено рычага и увеличенный угол между верхним и нижним коленами рычага в приемнике последнего образца обеспечивают больший отход ползуна вправо и надежное захватывание патрона в ленте верхними пальцами.
